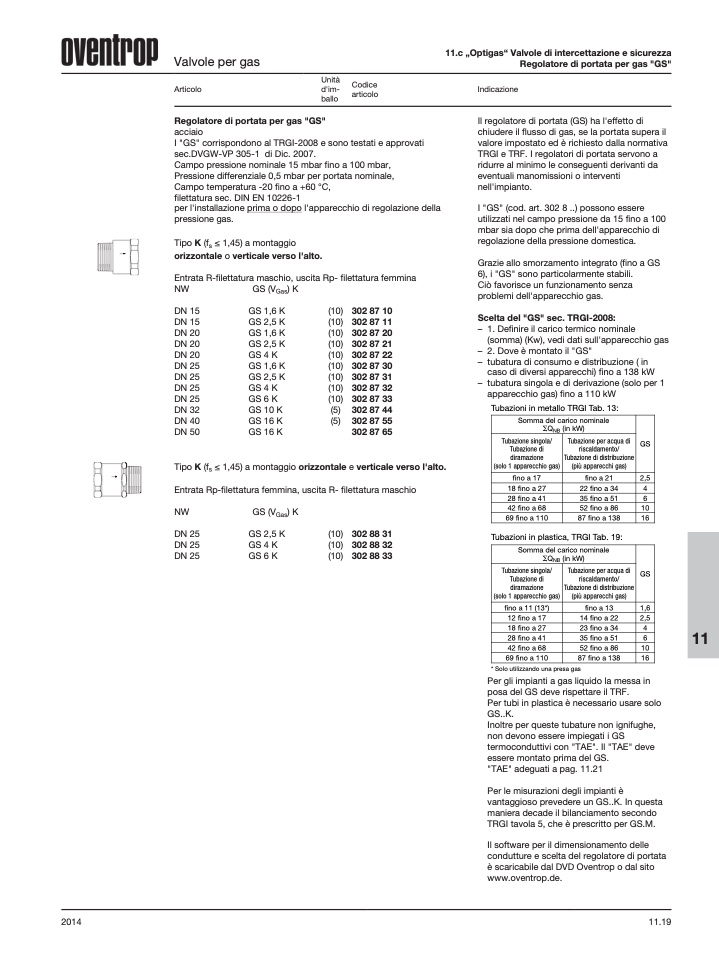

Regolatore di portata per gas "GS"
Codice
articolo
11.c „Optigas“ Valvole di intercettazione e sicurezza
Regolatore di portata per gas "GS"
Indicazione
Il regolatore di portata (GS) ha l'effetto di
chiudere il flusso di gas, se la portata supera il
valore impostato ed è richiesto dalla normativa
TRGI e TRF. I regolatori di portata servono a
ridurre al minimo le conseguenti derivanti da
eventuali manomissioni o interventi
nell'impianto.
I "GS" (cod. art. 302 8 ..) possono essere
utilizzati nel campo pressione da 15 fino a 100
mbar sia dopo che prima dell'apparecchio di
regolazione della pressione domestica.
Grazie allo smorzamento integrato (fino a GS
6), i "GS" sono particolarmente stabili.
Ciò favorisce un funzionamento senza
problemi dell'apparecchio gas.
Scelta del "GS" sec. TRGI-2008:
acciaio
I "GS" corrispondono al TRGI-2008 e sono testati e approvati
sec.DVGW-VP 305-1 di Dic. 2007.
Campo pressione nominale 15 mbar fino a 100 mbar,
Pressione differenziale 0,5 mbar per portata nominale,
Campo temperatura -20 fino a +60 °C,
filettatura sec. DIN EN 10226-1
per l'installazione prima o dopo l'apparecchio di regolazione della
pressione gas.
Tipo K (f
s
≤ 1,45) a montaggio
orizzontale o verticale verso l'alto.
Entrata R-filettatura maschio, uscita Rp- filettatura femmina
NW
DN 15
DN 15
DN 20
DN 20
DN 20
DN 25
DN 25
DN 25
DN 25
DN 32
DN 40
DN 50
GS (V
Gas
) K
GS 1,6 K
GS 2,5 K
GS 1,6 K
GS 2,5 K
GS 4 K
GS 1,6 K
GS 2,5 K
GS 4 K
GS 6 K
GS 10 K
GS 16 K
GS 16 K
(10) 302 87 10
(10) 302 87 11
(10) 302 87 20
(10) 302 87 21
(10) 302 87 22
(10) 302 87 30
(10) 302 87 31
(10) 302 87 32
(10) 302 87 33
(5) 302 87 44
(5) 302 87 55
302 87 65
–
–
–
–
1. Definire il carico termico nominale
(somma) (Kw), vedi dati sull'apparecchio gas
2. Dove è montato il "GS"
tubatura di consumo e distribuzione ( in
caso di diversi apparecchi) fino a 138 kW
tubatura singola e di derivazione (solo per 1
apparecchio gas) fino a 110 kW
Tubazioni in metallo TRGI Tab. 13:
Tubazioni in plastica, TRGI Tab. 19:
* Solo utilizzando una presa gas
Per gli impianti a gas liquido la messa in
posa del GS deve rispettare il TRF.
Per tubi in plastica è necessario usare solo
GS..K.
Inoltre per queste tubature non ignifughe,
non devono essere impiegati i GS
termoconduttivi con "TAE". Il "TAE" deve
essere montato prima del GS.
"TAE" adeguati a pag. 11.21
Per le misurazioni degli impianti è
vantaggioso prevedere un GS..K. In questa
maniera decade il bilanciamento secondo
TRGI tavola 5, che è prescritto per GS.M.
Il software per il dimensionamento delle
condutture e scelta del regolatore di portata
è scaricabile dal DVD Oventrop o dal sito
www.oventrop.de.
Somma del carico nominale
Q
NB
(in kW)
GS
Tubazione singola/
Tubazione di
diramazione
(solo 1 apparecchio gas)
Tubazione per acqua di
riscaldamento/
Tubazione di distribuzione
(più apparecchi gas)
fino a 17
fino a 21
2,5
18 fino a 27
22 fino a 34
4
28 fino a 41
35 fino a 51
6
42 fino a 68
52 fino a 86
10
69 fino a 110
87 fino a 138
16
Tipo K (f
s
≤ 1,45) a montaggio orizzontale e verticale verso l'alto.
Entrata Rp-filettatura femmina, uscita R- filettatura maschio
NW
DN 25
DN 25
DN 25
GS (V
Gas
) K
GS 2,5 K
GS 4 K
GS 6 K
(10)
(10)
(10)
302 88 31
302 88 32
302 88 33
Somma del carico nominale
Q
NB
(in kW)
GS
Tubazione singola/
Tubazione di
diramazione
(solo 1 apparecchio gas)
Tubazione per acqua di
riscaldamento/
Tubazione di distribuzione
(più apparecchi gas)
fino a 11 (13*)
fino a 13
1,6
12 fino a 17
14 fino a 22
2,5
18 fino a 27
23 fino a 34
4
28 fino a 41
35 fino a 51
6
42 fino a 68
52 fino a 86
10
69 fino a 110
87 fino a 138
16
