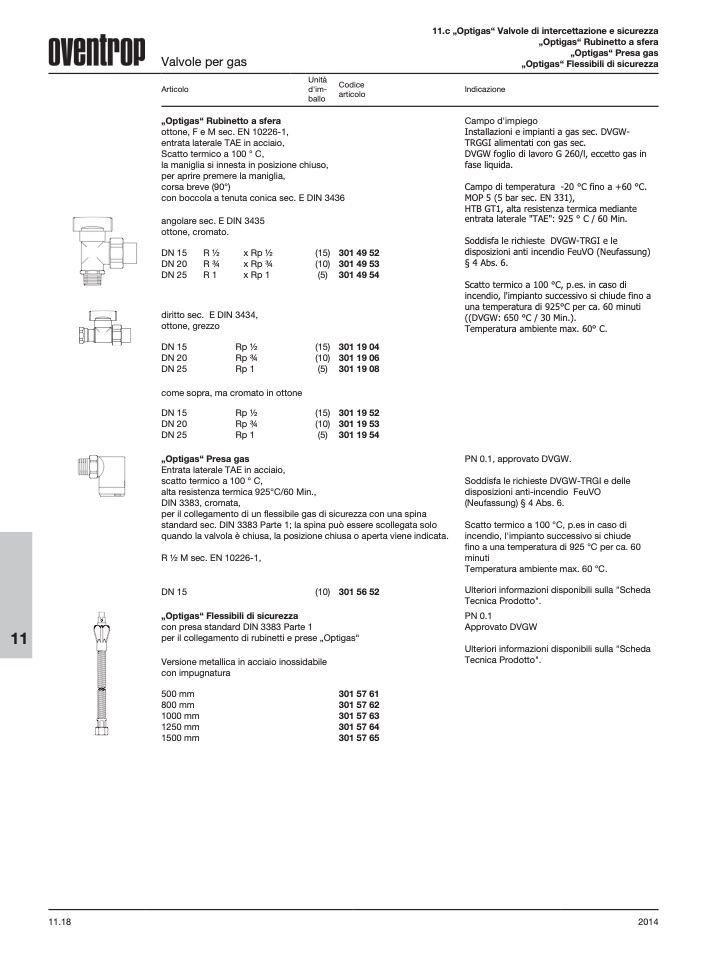

11

Valvole per gas

Articolo

„Optigas“ Rubinetto a sfera

Unità

d'im-

ballo

Codice

articolo

11.c „Optigas“ Valvole di intercettazione e sicurezza

„Optigas“ Rubinetto a sfera

„Optigas“ Presa gas

„Optigas“ Flessibili di sicurezza

Indicazione

Campo d'impiego

Installazioni e impianti a gas sec. DVGW-

TRGGI alimentati con gas sec.

DVGW foglio di lavoro G 260/l, eccetto gas in

fase liquida.

Campo di temperatura -20 °C fino a +60 °C.

MOP 5 (5 bar sec. EN 331),

HTB GT1, alta resistenza termica mediante

entrata laterale "TAE": 925 ° C / 60 Min.

Soddisfa le richieste DVGW-TRGI e le

disposizioni anti incendio FeuVO (Neufassung)

§4Abs.6.

Scatto termico a 100 °C, p.es. in caso di

incendio, l'impianto successivo si chiude fino a

una temperatura di 925°C per ca. 60 minuti

((DVGW: 650 °C / 30 Min.).

Temperatura ambiente max. 60° C.

PN 0.1, approvato DVGW.

Soddisfa le richieste DVGW-TRGI e delle

disposizioni anti-incendio FeuVO

(Neufassung) § 4 Abs. 6.

Scatto termico a 100 °C, p.es in caso di

incendio, l'impianto successivo si chiude

fino a una temperatura di 925 °C per ca. 60

minuti

Temperatura ambiente max. 60 °C.

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".

PN 0.1

Approvato DVGW

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".

ottone, F e M sec. EN 10226-1,

entrata laterale TAE in acciaio,

Scatto termico a 100 ° C,

la maniglia si innesta in posizione chiuso,

per aprire premere la maniglia,

corsa breve (90°)

con boccola a tenuta conica sec. E DIN 3436

angolare sec. E DIN 3435

ottone, cromato.

DN 15

DN 20

DN 25

R 1⁄2

R 3⁄4

R 1

x Rp 1⁄2

(15)

x Rp 3⁄4

(10)

x Rp 1

(5)

301 49 52

301 49 53

301 49 54

301 19 04

301 19 06

301 19 08

301 19 52

diritto sec. E DIN 3434,

ottone, grezzo

DN 15

DN 20

DN 25

Rp 1⁄2

(15)

Rp 3⁄4

(10)

Rp 1

(5)

come sopra, ma cromato in ottone

DN 15

DN 20

DN 25

„Optigas“ Presa gas

Rp 1⁄2

(15)

Rp 3⁄4

(10)

Rp 1

301 19 53

(5) 301 19 54

Entrata laterale TAE in acciaio,

scatto termico a 100 ° C,

alta resistenza termica 925°C/60 Min.,

DIN 3383, cromata,

per il collegamento di un flessibile gas di sicurezza con una spina

standard sec. DIN 3383 Parte 1; la spina può essere scollegata solo

quando la valvola è chiusa, la posizione chiusa o aperta viene indicata.

R 1⁄2 M sec. EN 10226-1,

DN 15

(10)

„Optigas“ Flessibili di sicurezza

301 56 52

con presa standard DIN 3383 Parte 1

per il collegamento di rubinetti e prese „Optigas“

Versione metallica in acciaio inossidabile

con impugnatura

500 mm

800 mm

1000 mm

1250 mm

1500 mm

301 57 61

301 57 62

301 57 63

301 57 64

301 57 65

11.18

2014
