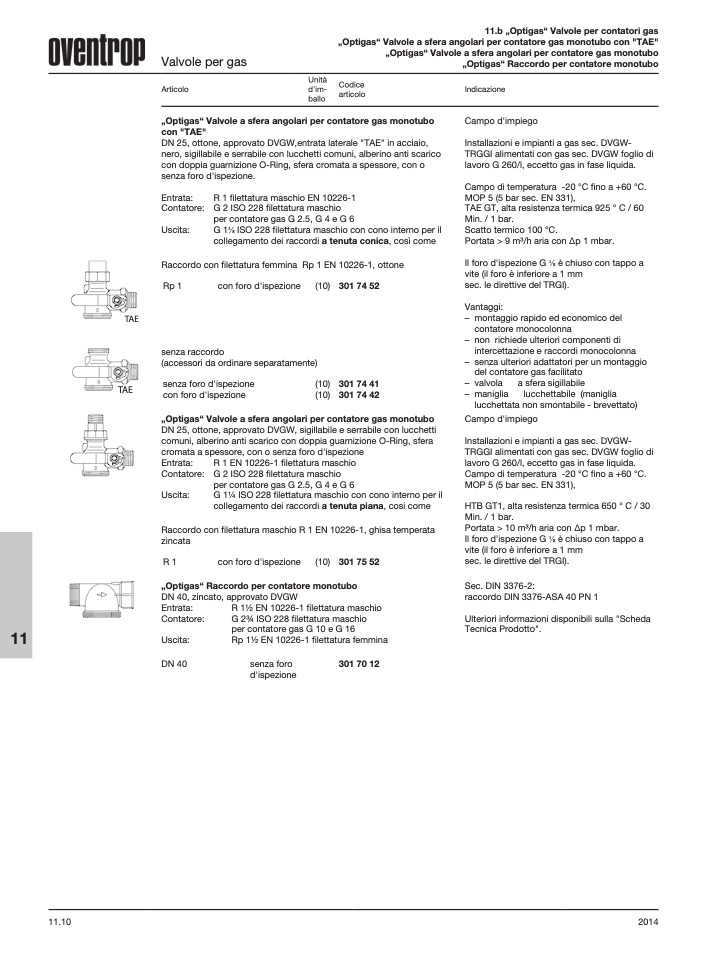

Valvole per gas

Articolo

11.b „Optigas“ Valvole per contatori gas

„Optigas“ Valvole a sfera angolari per contatore gas monotubo con "TAE"

„Optigas“ Valvole a sfera angolari per contatore gas monotubo

„Optigas“ Raccordo per contatore monotubo

Unità

d'im-

ballo

Codice

articolo

Indicazione

Campo d'impiego

Installazioni e impianti a gas sec. DVGW-

TRGGI alimentati con gas sec. DVGW foglio di

lavoro G 260/l, eccetto gas in fase liquida.

Campo di temperatura -20 °C fino a +60 °C.

MOP 5 (5 bar sec. EN 331),

TAE GT, alta resistenza termica 925 ° C / 60

Min. / 1 bar.

Scatto termico 100 °C.

Portata > 9 m3/h aria con Δp 1 mbar.

Il foro d'ispezione G è chiuso con tappo a

vite (il foro è inferiore a 1 mm

sec. le direttive del TRGI).

Vantaggi:

– montaggio rapido ed economico del

contatore monocolonna

– non richiede ulteriori componenti di

intercettazione e raccordi monocolonna

– senza ulteriori adattatori per un montaggio

del contatore gas facilitato

– valvola

a sfera sigillabile

– maniglia

lucchettabile (maniglia

lucchettata non smontabile - brevettato)

Campo d'impiego

Installazioni e impianti a gas sec. DVGW-

TRGGI alimentati con gas sec. DVGW foglio di

lavoro G 260/l, eccetto gas in fase liquida.

Campo di temperatura -20 °C fino a +60 °C.

MOP 5 (5 bar sec. EN 331),

HTB GT1, alta resistenza termica 650 ° C / 30

Min. / 1 bar.

Portata > 10 m3/h aria con Δp 1 mbar.

Il foro d'ispezione G è chiuso con tappo a

vite (il foro è inferiore a 1 mm

sec. le direttive del TRGI).

Sec. DIN 3376-2:

raccordo DIN 3376-ASA 40 PN 1

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".

„Optigas“ Valvole a sfera angolari per contatore gas monotubo

con "TAE"

DN 25, ottone, approvato DVGW,entrata laterale "TAE" in acciaio,

nero, sigillabile e serrabile con lucchetti comuni, alberino anti scarico

con doppia guarnizione O-Ring, sfera cromata a spessore, con o

senza foro d'ispezione.

Entrata:

Contatore:

R 1 filettatura maschio EN 10226-1

G 2 ISO 228 filettatura maschio

per contatore gas G 2.5, G 4 e G 6

G 1 ISO 228 filettatura maschio con cono interno per il

collegamento dei raccordi a tenuta conica, così come

Uscita:

Raccordo con filettatura femmina Rp 1 EN 10226-1, ottone

Rp 1

con foro d'ispezione

(10) 301 74 52

TAE

TAE

senza raccordo

(accessori da ordinare separatamente)

senza foro d'ispezione

(10)

con foro d'ispezione

(10)

301 74 41

301 74 42

„Optigas“ Valvole a sfera angolari per contatore gas monotubo

DN 25, ottone, approvato DVGW, sigillabile e serrabile con lucchetti

comuni, alberino anti scarico con doppia guarnizione O-Ring, sfera

cromata a spessore, con o senza foro d'ispezione

Entrata:

Contatore:

Uscita:

R 1 EN 10226-1 filettatura maschio

G 2 ISO 228 filettatura maschio

per contatore gas G 2.5, G 4 e G 6

G 11⁄4 ISO 228 filettatura maschio con cono interno per il

collegamento dei raccordi a tenuta piana, cosi come

Raccordo con filettatura maschio R 1 EN 10226-1, ghisa temperata

zincata

R 1

con foro d'ispezione

(10) 301 75 52

„Optigas“ Raccordo per contatore monotubo

DN 40, zincato, approvato DVGW

Entrata:

Contatore:

Uscita:

DN 40

R 11⁄2 EN 10226-1 filettatura maschio

G 23⁄4 ISO 228 filettatura maschio

per contatore gas G 10 e G 16

Rp 11⁄2 EN 10226-1 filettatura femmina

senza foro

301 70 12

d'ispezione
