GS

senza foro d'ispezione

(10) 301 78 41

con foro d'ispezione

(10) 301 78 42

come 301 78 52 (raccordo con filettatura femmina Rp 1 EN 10226-1,

ottone, con foro s'ispezione) ma con regolatore di portata per gas

"GS" GS Typ K sec. DVGW-VP 305-1

Campo pressione nominale 15 fino a 100 mbar,

per l'installazione prima o dopo il riduttore di pressione

Valvole per gas

Artic

olo

Unità

d'im-

ballo

Codice

articolo

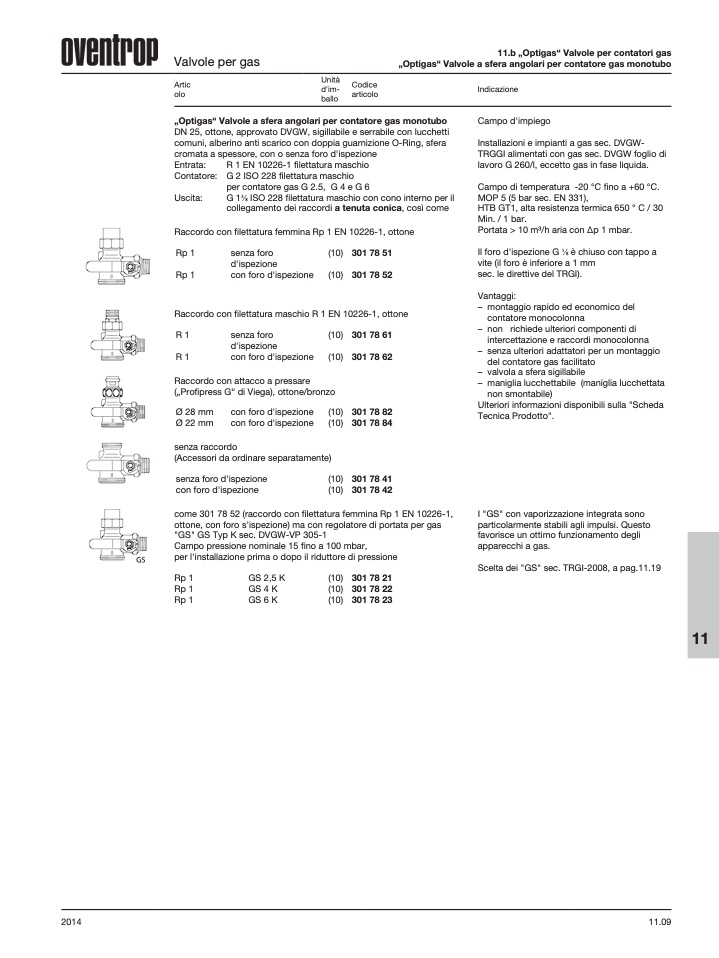

11.b „Optigas“ Valvole per contatori gas

„Optigas“ Valvole a sfera angolari per contatore gas monotubo

Indicazione

Campo d'impiego

Installazioni e impianti a gas sec. DVGW-

TRGGI alimentati con gas sec. DVGW foglio di

lavoro G 260/l, eccetto gas in fase liquida.

Campo di temperatura -20 °C fino a +60 °C.

MOP 5 (5 bar sec. EN 331),

HTB GT1, alta resistenza termica 650 ° C / 30

Min. / 1 bar.

Portata > 10 m3/h aria con Δp 1 mbar.

Il foro d'ispezione G è chiuso con tappo a

vite (il foro è inferiore a 1 mm

sec. le direttive del TRGI).

Vantaggi:

– montaggio rapido ed economico del

contatore monocolonna

– non richiede ulteriori componenti di

intercettazione e raccordi monocolonna

– senza ulteriori adattatori per un montaggio

del contatore gas facilitato

– valvola a sfera sigillabile

– maniglia lucchettabile (maniglia lucchettata

non smontabile)

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".

I "GS" con vaporizzazione integrata sono

particolarmente stabili agli impulsi. Questo

favorisce un ottimo funzionamento degli

apparecchi a gas.

Scelta dei "GS" sec. TRGI-2008, a pag.11.19

11

„Optigas“ Valvole a sfera angolari per contatore gas monotubo

DN 25, ottone, approvato DVGW, sigillabile e serrabile con lucchetti

comuni, alberino anti scarico con doppia guarnizione O-Ring, sfera

cromata a spessore, con o senza foro d'ispezione

Entrata:

Contatore:

R 1 EN 10226-1 filettatura maschio

G 2 ISO 228 filettatura maschio

per contatore gas G 2.5, G 4 e G 6

G 1 ISO 228 filettatura maschio con cono interno per il

collegamento dei raccordi a tenuta conica, così come

Uscita:

Raccordo con filettatura femmina Rp 1 EN 10226-1, ottone

Rp 1

senza foro

d'ispezione

Rp 1

con foro d'ispezione

Raccordo con filettatura maschio R 1

(10) 301 78 51

(10) 301 78 52

EN 10226-1, ottone

R 1

R 1

senza foro

(10)

d'ispezione

con foro d'ispezione

(10)

301 78 61

301 78 62

301 78 82

301 78 84

Raccordo con attacco a pressare

(„Profipress G“ di Viega), ottone/bronzo

Ø 28 mm

con foro d'ispezione

(10)

Ø 22 mm

con foro d'ispezione

(10)

senza raccordo

(Accessori da ordinare separatamente)

Rp 1

Rp 1

Rp 1

GS 2,5 K

GS 4 K

GS 6 K

(10)

(10)

(10)

301 78 21

301 78 22

301 78 23
