9
Oil-Filter
composto da tazza filtro,
cartuccia (Siku 50 - 75 μm)
e O-Ring
Staffa angolare di fissaggio (s.fig.)
DN 10
DN 15
Volantini (s.fig)
DN 8/ 10
DN 15
Chiave multiuso
per filtro gasolio
Manometro depressione
con raccordo
per filtri con filettatura femmina
sul lato bruciatore
R x Rp
per filtri con filettatura maschio
sul lato bruciatore
G calotta x G attacco conico
(10)
(50)
(50)
(10)
(10)
(10)
(10)
212 08 91
212 68 03
212 68 04
212 69 51
212 69 52
212 66 91
212 02 85
212 05 85
non adatto per „Toc-Uno“/ „Toc-Duo“
per svitare la calotta dei filtri gasolio Oventrop
e „Toc-Duo“.
Il manometro depressione serve per
controllare lo stato di intasamento del filtro.
Deve essere montato dopo il filtro nella
tubazione d'aspirazione verso il bruciatore.
La posizione di montaggio dell'indicatore è
discrezionale.
9.14
2014

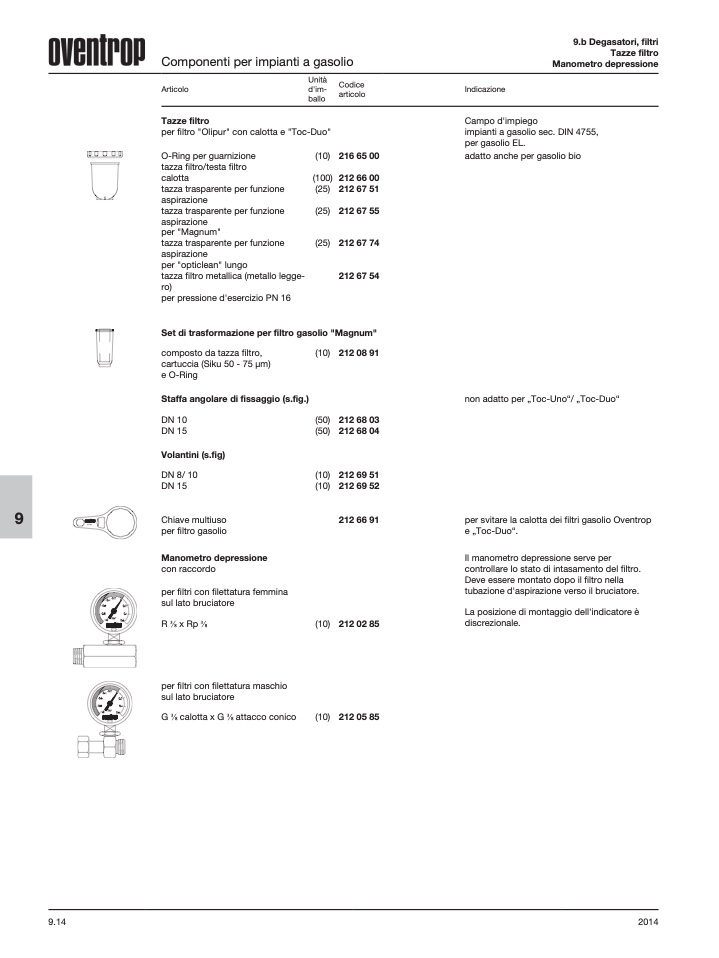

Componenti per impianti a gasolio
9.b Degasatori, filtri
Tazze filtro
Manometro depressione
Unità
Articolo
d'im-
ballo
Tazze filtro
per filtro "Olipur" con calotta e "Toc-Duo"
Codice
articolo
Indicazione
O-Ring per guarnizione
(10) 216 65 00
tazza filtro/testa filtro
calotta
(100) 212 66 00
Campo d'impiego
impianti a gasolio sec. DIN 4755,
per gasolio EL.
adatto anche per gasolio bio
tazza trasparente per funzione
(25)
aspirazione
tazza trasparente per funzione
(25)
aspirazione
per "Magnum"
tazza trasparente per funzione
(25)
aspirazione
per "opticlean" lungo
tazza filtro metallica (metallo legge-
ro)
per pressione d'esercizio PN 16
212 67 51
212 67 55
212 67 74
212 67 54
Set di trasformazione per filtro gasolio "Magnum"
