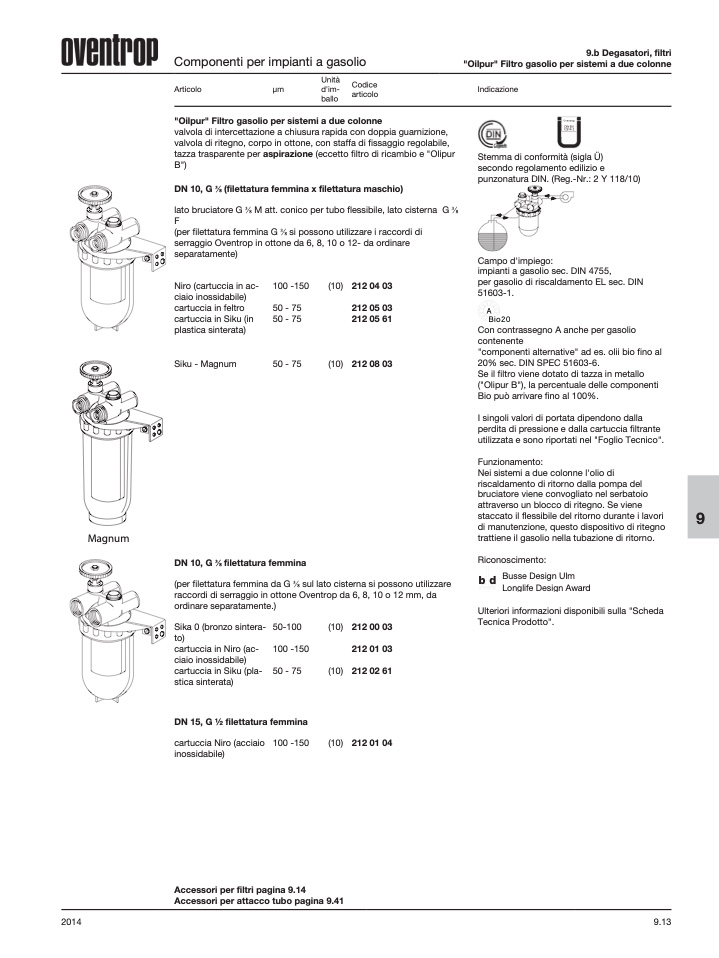

Magnum
Componenti per impianti a gasolio
Unità
Codice
Articolo
μm
d'im-
articolo
ballo
"Oilpur" Filtro gasolio per sistemi a due colonne
valvola di intercettazione a chiusura rapida con doppia guarnizione,
valvola di ritegno, corpo in ottone, con staffa di fissaggio regolabile,
tazza trasparente per aspirazione (eccetto filtro di ricambio e "Olipur
B")
DN 10, G 3⁄8 (filettatura femmina x filettatura maschio)
lato bruciatore G M att. conico per tubo flessibile, lato cisterna G
F
(per filettatura femmina G si possono utilizzare i raccordi di
serraggio Oventrop in ottone da 6, 8, 10 o 12- da ordinare
separatamente)
9.b Degasatori, filtri
"Oilpur" Filtro gasolio per sistemi a due colonne
Niro (cartuccia in ac-
ciaio inossidabile)
cartuccia in feltro
cartuccia in Siku (in
plastica sinterata)
Siku - Magnum
100 -150
50 - 75
50 - 75
50 - 75
(10) 212 04 03
212 05 03
212 05 61
(10) 212 08 03
Stemma di conformità (sigla Ü)
secondo regolamento edilizio e
punzonatura DIN. (Reg.-Nr.: 2 Y 118/10)
Campo d'impiego:
impianti a gasolio sec. DIN 4755,
per gasolio di riscaldamento EL sec. DIN
51603-1.
Con contrassegno A anche per gasolio
contenente
"componenti alternative" ad es. olii bio fino al
20% sec. DIN SPEC 51603-6.
Se il filtro viene dotato di tazza in metallo
("Olipur B"), la percentuale delle componenti
Bio può arrivare fino al 100%.
I singoli valori di portata dipendono dalla
perdita di pressione e dalla cartuccia filtrante
utilizzata e sono riportati nel "Foglio Tecnico".
Funzionamento:
Nei sistemi a due colonne l'olio di
riscaldamento di ritorno dalla pompa del
bruciatore viene convogliato nel serbatoio
attraverso un blocco di ritegno. Se viene
staccato il flessibile del ritorno durante i lavori
di manutenzione, questo dispositivo di ritegno
trattiene il gasolio nella tubazione di ritorno.
Riconoscimento:
b d
Busse Design Ulm
Longlife Design Award
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
DN 10, G 3⁄8 filettatura femmina
(per filettatura femmina da G sul lato cisterna si possono utilizzare
raccordi di serraggio in ottone Oventrop da 6, 8, 10 o 12 mm, da
ordinare separatamente.)
Sika 0 (bronzo sintera-
to)
cartuccia in Niro (ac-
ciaio inossidabile)
cartuccia in Siku (pla-
stica sinterata)
50-100
100 -150
50 - 75
(10)
(10)
(10)
212 00 03
212 01 03
212 02 61
212 01 04
DN 15, G 1⁄2 filettatura femmina
cartuccia Niro (acciaio 100 -150
inossidabile)
Accessori per filtri pagina 9.14
Accessori per attacco tubo pagina 9.41
Indicazione
Oventrop
DINEN
12514- 2
