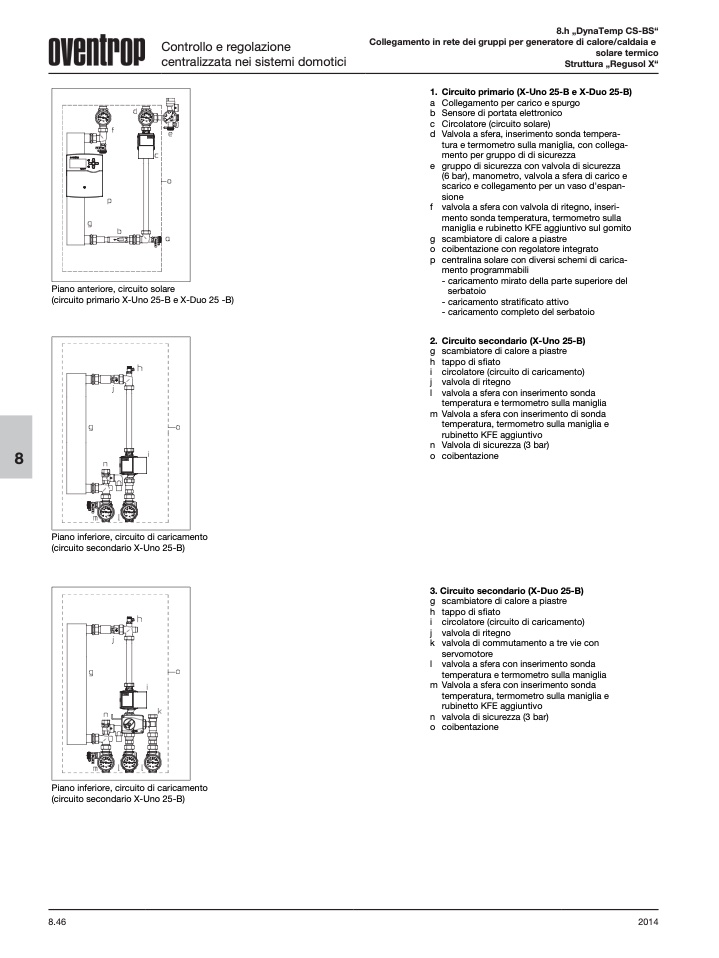

Piano anteriore, circuito solare

(circuito primario X-Uno 25-B e X-Duo 25 -B)

Piano inferiore, circuito di caricamento

(circuito secondario X-Uno 25-B)

Piano inferiore, circuito di caricamento

(circuito secondario X-Uno 25-B)

8.46

2014

Controllo e regolazione

centralizzata nei sistemi domotici

8.h „DynaTemp CS-BS“

Collegamento in rete dei gruppi per generatore di calore/caldaia e

solare termico

Struttura „Regusol X“

1. Circuito primario (X-Uno 25-B e X-Duo 25-B)

a Collegamento per carico e spurgo

b Sensore di portata elettronico

c Circolatore (circuito solare)

d Valvola a sfera, inserimento sonda tempera-

tura e termometro sulla maniglia, con collega-

mento per gruppo di di sicurezza

e gruppo di sicurezza con valvola di sicurezza

(6 bar), manometro, valvola a sfera di carico e

scarico e collegamento per un vaso d'espan-

sione

f valvola a sfera con valvola di ritegno, inseri-

mento sonda temperatura, termometro sulla

maniglia e rubinetto KFE aggiuntivo sul gomito

g scambiatore di calore a piastre

o coibentazione con regolatore integrato

p centralina solare con diversi schemi di carica-

mento programmabili

- caricamento mirato della parte superiore del

serbatoio

- caricamento stratificato attivo

- caricamento completo del serbatoio

2. Circuito secondario (X-Uno 25-B)

g scambiatore di calore a piastre

h tappo di sfiato

i circolatore (circuito di caricamento)

j valvola di ritegno

l valvola a sfera con inserimento sonda

temperatura e termometro sulla maniglia

m Valvola a sfera con inserimento di sonda

temperatura, termometro sulla maniglia e

rubinetto KFE aggiuntivo

n Valvola di sicurezza (3 bar)

o coibentazione

3. Circuito secondario (X-Duo 25-B)

g

h

i

j

k

l

m

n

o

scambiatore di calore a piastre

tappo di sfiato

circolatore (circuito di caricamento)

valvola di ritegno

valvola di commutamento a tre vie con

servomotore

valvola a sfera con inserimento sonda

temperatura e termometro sulla maniglia

Valvola a sfera con inserimento sonda

temperatura, termometro sulla maniglia e

rubinetto KFE aggiuntivo

valvola di sicurezza (3 bar)

coibentazione
