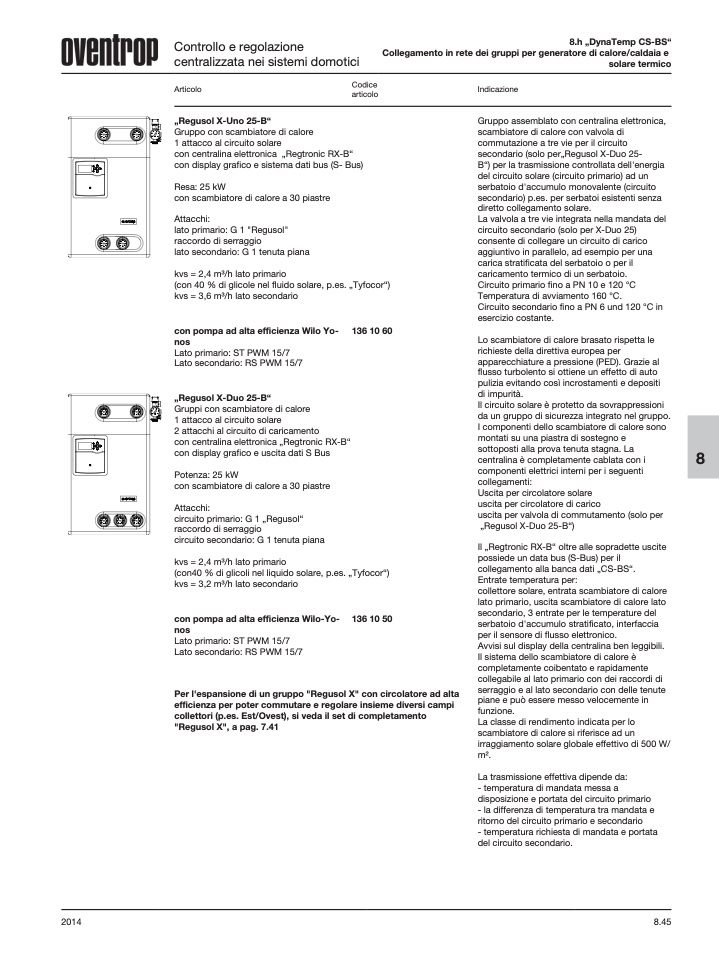

Controllo e regolazione
centralizzata nei sistemi domotici
8.h „DynaTemp CS-BS“
Collegamento in rete dei gruppi per generatore di calore/caldaia e
solare termico
Articolo
„Regusol X-Uno 25-B“
Codice
articolo
Indicazione
Gruppo con scambiatore di calore
1 attacco al circuito solare
con centralina elettronica „Regtronic RX-B“
con display grafico e sistema dati bus (S- Bus)
Resa: 25 kW
con scambiatore di calore a 30 piastre
Attacchi:
lato primario: G 1 "Regusol"
raccordo di serraggio
lato secondario: G 1 tenuta piana
kvs = 2,4 m3/h lato primario
(con 40 % di glicole nel fluido solare, p.es. „Tyfocor“)
kvs = 3,6 m3/h lato secondario
Gruppo assemblato con centralina elettronica,
scambiatore di calore con valvola di
commutazione a tre vie per il circuito
secondario (solo per„Regusol X-Duo 25-
B“) per la trasmissione controllata dell'energia
del circuito solare (circuito primario) ad un
serbatoio d'accumulo monovalente (circuito
secondario) p.es. per serbatoi esistenti senza
diretto collegamento solare.
La valvola a tre vie integrata nella mandata del
circuito secondario (solo per X-Duo 25)
consente di collegare un circuito di carico
aggiuntivo in parallelo, ad esempio per una
carica stratificata del serbatoio o per il
caricamento termico di un serbatoio.
Circuito primario fino a PN 10 e 120 °C
Temperatura di avviamento 160 °C.
Circuito secondario fino a PN 6 und 120 °C in
esercizio costante.
Lo scambiatore di calore brasato rispetta le
richieste della direttiva europea per
apparecchiature a pressione (PED). Grazie al
flusso turbolento si ottiene un effetto di auto
pulizia evitando così incrostamenti e depositi
di impurità.
Il circuito solare è protetto da sovrappressioni
da un gruppo di sicurezza integrato nel gruppo.
I componenti dello scambiatore di calore sono
montati su una piastra di sostegno e
sottoposti alla prova tenuta stagna. La
centralina è completamente cablata con i
8
componenti elettrici interni per i seguenti
collegamenti:
Uscita per circolatore solare
uscita per circolatore di carico
uscita per valvola di commutamento (solo per
„Regusol X-Duo 25-B“)
Il „Regtronic RX-B“ oltre alle sopradette uscite
possiede un data bus (S-Bus) per il
collegamento alla banca dati „CS-BS“.
Entrate temperatura per:
collettore solare, entrata scambiatore di calore
lato primario, uscita scambiatore di calore lato
secondario, 3 entrate per le temperature del
serbatoio d'accumulo stratificato, interfaccia
per il sensore di flusso elettronico.
Avvisi sul display della centralina ben leggibili.
Il sistema dello scambiatore di calore è
completamente coibentato e rapidamente
collegabile al lato primario con dei raccordi di
serraggio e al lato secondario con delle tenute
piane e può essere messo velocemente in
funzione.
La classe di rendimento indicata per lo
scambiatore di calore si riferisce ad un
irraggiamento solare globale effettivo di 500 W/
m2.
La trasmissione effettiva dipende da:
- temperatura di mandata messa a
disposizione e portata del circuito primario
- la differenza di temperatura tra mandata e
ritorno del circuito primario e secondario
- temperatura richiesta di mandata e portata
del circuito secondario.
con pompa ad alta efficienza Wilo Yo-
nos
Lato primario: ST PWM 15/7
Lato secondario: RS PWM 15/7
„Regusol X-Duo 25-B“
Gruppi con scambiatore di calore
1 attacco al circuito solare
2 attacchi al circuito di caricamento
con centralina elettronica „Regtronic RX-B“
con display grafico e uscita dati S Bus
Potenza: 25 kW
con scambiatore di calore a 30 piastre
Attacchi:
circuito primario: G 1 „Regusol“
raccordo di serraggio
circuito secondario: G 1 tenuta piana
136 10 60
kvs = 2,4 m3/h lato primario
(con40 % di glicoli nel liquido solare, p.es. „Tyfocor“)
kvs = 3,2 m3/h lato secondario
con pompa ad alta efficienza Wilo-Yo-
nos
Lato primario: ST PWM 15/7
Lato secondario: RS PWM 15/7
136 10 50
Per l'espansione di un gruppo "Regusol X" con circolatore ad alta
efficienza per poter commutare e regolare insieme diversi campi
collettori (p.es. Est/Ovest), si veda il set di completamento
"Regusol X", a pag. 7.41
