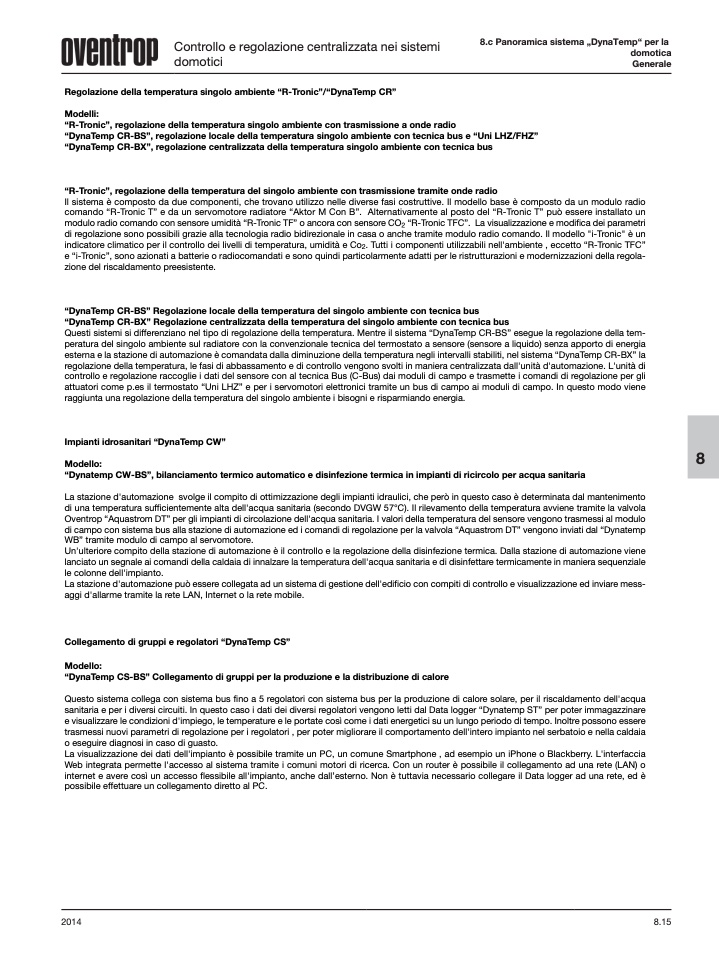

Controllo e regolazione centralizzata nei sistemi
domotici
Regolazione della temperatura singolo ambiente “R-Tronic”/“DynaTemp CR”
8.c Panoramica sistema „DynaTemp“ per la
domotica
Generale
Modelli:
“R-Tronic”, regolazione della temperatura singolo ambiente con trasmissione a onde radio
“DynaTemp CR-BS”, regolazione locale della temperatura singolo ambiente con tecnica bus e “Uni LHZ/FHZ”
“DynaTemp CR-BX”, regolazione centralizzata della temperatura singolo ambiente con tecnica bus
“R-Tronic”, regolazione della temperatura del singolo ambiente con trasmissione tramite onde radio
Il sistema è composto da due componenti, che trovano utilizzo nelle diverse fasi costruttive. Il modello base è composto da un modulo radio
comando “R-Tronic T” e da un servomotore radiatore “Aktor M Con B”. Alternativamente al posto del “R-Tronic T” può essere installato un
modulo radio comando con sensore umidità “R-Tronic TF” o ancora con sensore CO
2
“R-Tronic TFC”. La visualizzazione e modifica dei parametri
di regolazione sono possibili grazie alla tecnologia radio bidirezionale in casa o anche tramite modulo radio comando. Il modello "i-Tronic" è un
indicatore climatico per il controllo dei livelli di temperatura, umidità e Co
2
. Tutti i componenti utilizzabili nell'ambiente , eccetto “R-Tronic TFC”
e “i-Tronic”, sono azionati a batterie o radiocomandati e sono quindi particolarmente adatti per le ristrutturazioni e modernizzazioni della regola-
zione del riscaldamento preesistente.
“DynaTemp CR-BS” Regolazione locale della temperatura del singolo ambiente con tecnica bus
“DynaTemp CR-BX” Regolazione centralizzata della temperatura del singolo ambiente con tecnica bus
Questi sistemi si differenziano nel tipo di regolazione della temperatura. Mentre il sistema “DynaTemp CR-BS” esegue la regolazione della tem-
peratura del singolo ambiente sul radiatore con la convenzionale tecnica del termostato a sensore (sensore a liquido) senza apporto di energia
esterna e la stazione di automazione è comandata dalla diminuzione della temperatura negli intervalli stabiliti, nel sistema “DynaTemp CR-BX” la
regolazione della temperatura, le fasi di abbassamento e di controllo vengono svolti in maniera centralizzata dall'unità d'automazione. L'unità di
controllo e regolazione raccoglie i dati del sensore con al tecnica Bus (C-Bus) dai moduli di campo e trasmette i comandi di regolazione per gli
attuatori come p.es il termostato “Uni LHZ” e per i servomotori elettronici tramite un bus di campo ai moduli di campo. In questo modo viene
raggiunta una regolazione della temperatura del singolo ambiente i bisogni e risparmiando energia.
Impianti idrosanitari “DynaTemp CW”
Modello:
“Dynatemp CW-BS”, bilanciamento termico automatico e disinfezione termica in impianti di ricircolo per acqua sanitaria
La stazione d'automazione svolge il compito di ottimizzazione degli impianti idraulici, che però in questo caso è determinata dal mantenimento
di una temperatura sufficientemente alta dell'acqua sanitaria (secondo DVGW 57°C). Il rilevamento della temperatura avviene tramite la valvola
Oventrop “Aquastrom DT” per gli impianti di circolazione dell'acqua sanitaria. I valori della temperatura del sensore vengono trasmessi al modulo
di campo con sistema bus alla stazione di automazione ed i comandi di regolazione per la valvola “Aquastrom DT” vengono inviati dal “Dynatemp
WB” tramite modulo di campo al servomotore.
Un'ulteriore compito della stazione di automazione è il controllo e la regolazione della disinfezione termica. Dalla stazione di automazione viene
lanciato un segnale ai comandi della caldaia di innalzare la temperatura dell'acqua sanitaria e di disinfettare termicamente in maniera sequenziale
le colonne dell'impianto.
La stazione d'automazione può essere collegata ad un sistema di gestione dell'edificio con compiti di controllo e visualizzazione ed inviare mess-
aggi d'allarme tramite la rete LAN, Internet o la rete mobile.
Collegamento di gruppi e regolatori “DynaTemp CS”
Modello:
“DynaTemp CS-BS” Collegamento di gruppi per la produzione e la distribuzione di calore
Questo sistema collega con sistema bus fino a 5 regolatori con sistema bus per la produzione di calore solare, per il riscaldamento dell'acqua
sanitaria e per i diversi circuiti. In questo caso i dati dei diversi regolatori vengono letti dal Data logger “Dynatemp ST” per poter immagazzinare
e visualizzare le condizioni d'impiego, le temperature e le portate così come i dati energetici su un lungo periodo di tempo. Inoltre possono essere
trasmessi nuovi parametri di regolazione per i regolatori , per poter migliorare il comportamento dell'intero impianto nel serbatoio e nella caldaia
o eseguire diagnosi in caso di guasto.
La visualizzazione dei dati dell'impianto è possibile tramite un PC, un comune Smartphone , ad esempio un iPhone o Blackberry. L'interfaccia
Web integrata permette l'accesso al sistema tramite i comuni motori di ricerca. Con un router è possibile il collegamento ad una rete (LAN) o
internet e avere così un accesso flessibile all'impianto, anche dall’esterno. Non è tuttavia necessario collegare il Data logger ad una rete, ed è
possibile effettuare un collegamento diretto al PC.
