Regolazione della
temperatura singolo
ambiente “R-Tronic”
“DynaTemp”
Regolazione della temperatura singolo ambiente
“DynaTemp CR”
vai
ritorne
Honeywell,
Kieback & Peter,
Sauter, Siemens,
etc.
Impianti idrosanitari
“DynaTemp CW”
ACS RIC.
AF
Messa in rete
dei gruppi
“DynaTemp CS”
AF
8
Controllo e regolazione centralizzata nei
sistemi domotici
Sistema „DynaTemp“
8.c Panoramica sistema „DynaTemp“ per la domotica

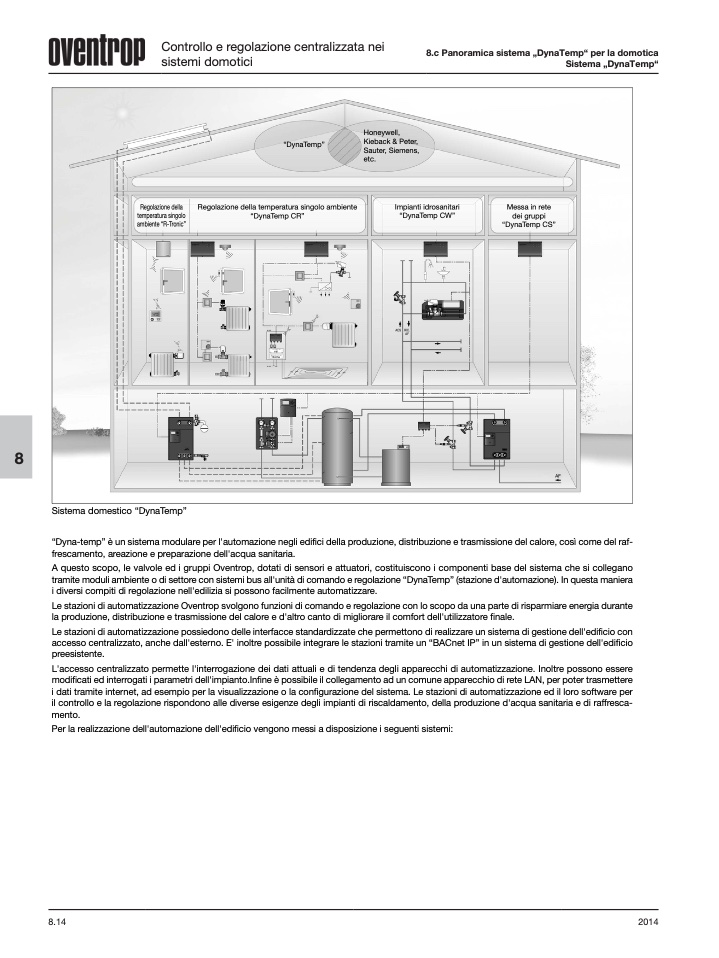

Sistema domestico “DynaTemp”
“Dyna-temp” è un sistema modulare per l'automazione negli edifici della produzione, distribuzione e trasmissione del calore, così come del raf-
frescamento, areazione e preparazione dell'acqua sanitaria.
A questo scopo, le valvole ed i gruppi Oventrop, dotati di sensori e attuatori, costituiscono i componenti base del sistema che si collegano
tramite moduli ambiente o di settore con sistemi bus all'unità di comando e regolazione “DynaTemp” (stazione d'automazione). In questa maniera
i diversi compiti di regolazione nell'edilizia si possono facilmente automatizzare.
Le stazioni di automatizzazione Oventrop svolgono funzioni di comando e regolazione con lo scopo da una parte di risparmiare energia durante
la produzione, distribuzione e trasmissione del calore e d'altro canto di migliorare il comfort dell'utilizzatore finale.
Le stazioni di automatizzazione possiedono delle interfacce standardizzate che permettono di realizzare un sistema di gestione dell'edificio con
accesso centralizzato, anche dall'esterno. E' inoltre possibile integrare le stazioni tramite un “BACnet IP” in un sistema di gestione dell'edificio
preesistente.
L'accesso centralizzato permette l'interrogazione dei dati attuali e di tendenza degli apparecchi di automatizzazione. Inoltre possono essere
modificati ed interrogati i parametri dell'impianto.Infine è possibile il collegamento ad un comune apparecchio di rete LAN, per poter trasmettere
i dati tramite internet, ad esempio per la visualizzazione o la configurazione del sistema. Le stazioni di automatizzazione ed il loro software per
il controllo e la regolazione rispondono alle diverse esigenze degli impianti di riscaldamento, della produzione d'acqua sanitaria e di raffresca-
mento.
Per la realizzazione dell'automazione dell'edificio vengono messi a disposizione i seguenti sistemi:
8.14
2014
