Solare termico
Articolo
Codice
articolo

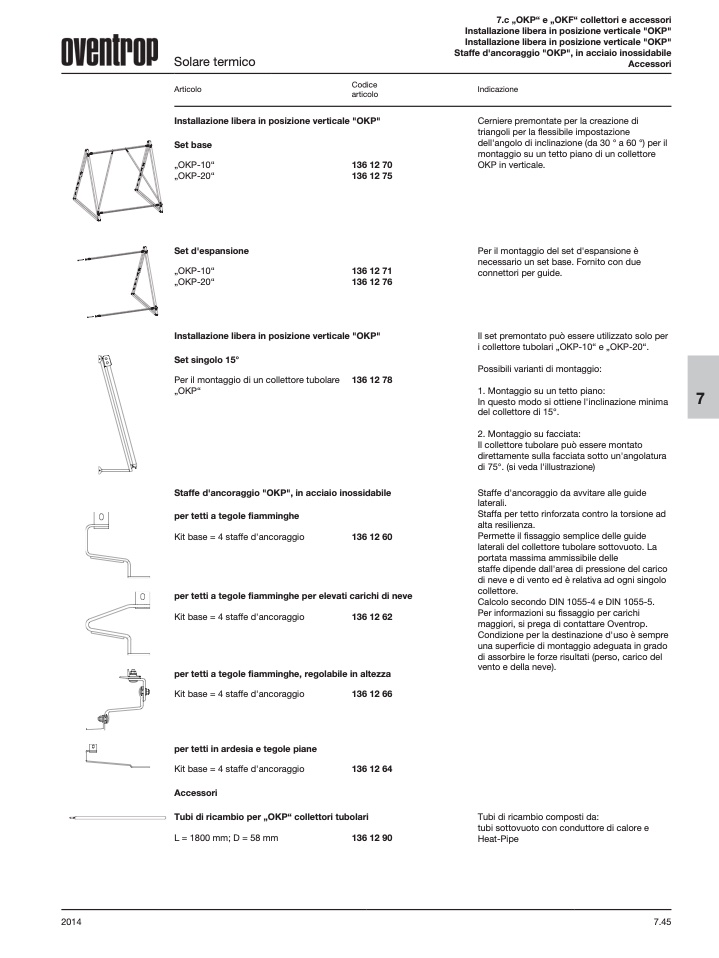

7.c „OKP“ e „OKF“ collettori e accessori
Installazione libera in posizione verticale "OKP"
Installazione libera in posizione verticale "OKP"
Staffe d'ancoraggio "OKP", in acciaio inossidabile
Accessori
Indicazione
Cerniere premontate per la creazione di
triangoli per la flessibile impostazione
dell'angolo di inclinazione (da 30 ° a 60 °) per il
montaggio su un tetto piano di un collettore
OKP in verticale.
Per il montaggio del set d'espansione è
necessario un set base. Fornito con due
connettori per guide.
Il set premontato può essere utilizzato solo per
i collettore tubolari „OKP-10“ e „OKP-20“.
Possibili varianti di montaggio:
1. Montaggio su un tetto piano:
In questo modo si ottiene l'inclinazione minima
7
del collettore di 15°.
2. Montaggio su facciata:
Il collettore tubolare può essere montato
direttamente sulla facciata sotto un'angolatura
di 75°. (si veda l'illustrazione)
Staffe d'ancoraggio da avvitare alle guide
laterali.
Staffa per tetto rinforzata contro la torsione ad
alta resilienza.
Permette il fissaggio semplice delle guide
laterali del collettore tubolare sottovuoto. La
portata massima ammissibile delle
staffe dipende dall'area di pressione del carico
di neve e di vento ed è relativa ad ogni singolo
collettore.
Calcolo secondo DIN 1055-4 e DIN 1055-5.
Per informazioni su fissaggio per carichi
maggiori, si prega di contattare Oventrop.
Condizione per la destinazione d'uso è sempre
una superficie di montaggio adeguata in grado
di assorbire le forze risultati (perso, carico del
vento e della neve).
Tubi di ricambio composti da:
tubi sottovuoto con conduttore di calore e
Heat-Pipe
Installazione libera in posizione verticale "OKP"
Set base
„OKP-10“
„OKP-20“
Set d'espansione
„OKP-10“
„OKP-20“
136 12 70
136 12 75
136 12 71
136 12 76
Installazione libera in posizione verticale "OKP"
Set singolo 15°
Per il montaggio di un collettore tubolare
„OKP“
136 12 78
Staffe d'ancoraggio "OKP", in acciaio inossidabile
per tetti a tegole fiamminghe
Kit base = 4 staffe d'ancoraggio
136 12 60
per tetti a tegole fiamminghe per elevati carichi di neve
Kit base = 4 staffe d'ancoraggio
136 12 62
per tetti a tegole fiamminghe, regolabile in altezza
Kit base = 4 staffe d'ancoraggio
136 12 66
per tetti in ardesia e tegole piane
Kit base = 4 staffe d'ancoraggio
136 12 64
Accessori
Tubi di ricambio per „OKP“ collettori tubolari
L = 1800 mm; D = 58 mm
136 12 90
