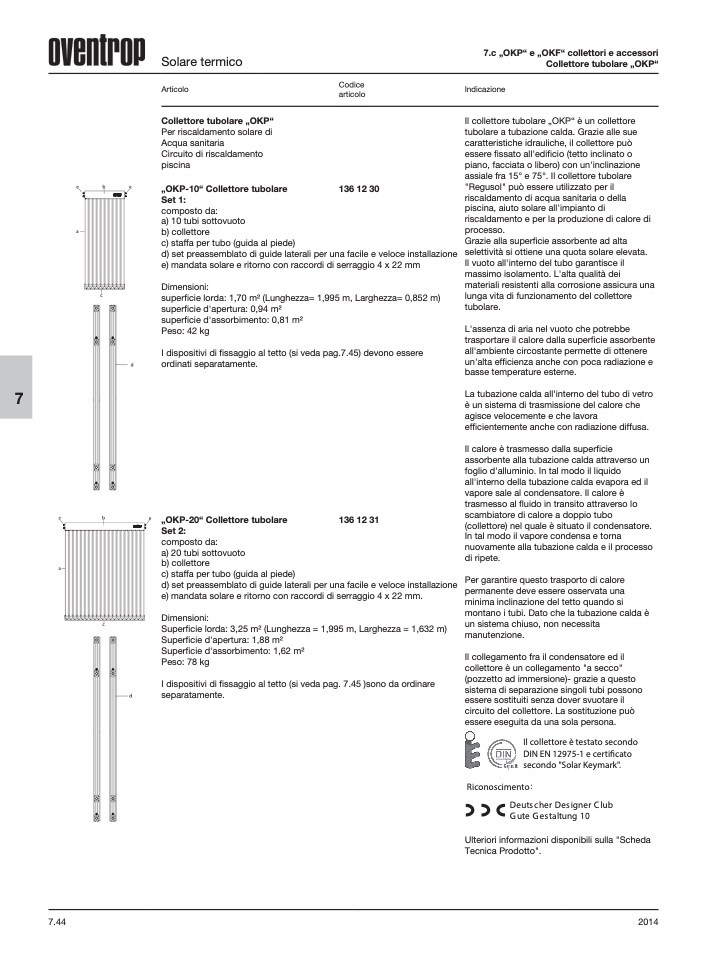

Solare termico

Articolo

Collettore tubolare „OKP“

Per riscaldamento solare di

Acqua sanitaria

Circuito di riscaldamento

piscina

„OKP-10“ Collettore tubolare

Set 1:

composto da:

a) 10 tubi sottovuoto

Codice

articolo

136 12 30

7.c „OKP“ e „OKF“ collettori e accessori

Collettore tubolare „OKP“

Indicazione

Il collettore tubolare „OKP“ è un collettore

tubolare a tubazione calda. Grazie alle sue

caratteristiche idrauliche, il collettore può

essere fissato all'edificio (tetto inclinato o

piano, facciata o libero) con un'inclinazione

assiale fra 15° e 75°. Il collettore tubolare

"Regusol" può essere utilizzato per il

riscaldamento di acqua sanitaria o della

piscina, aiuto solare all'impianto di

riscaldamento e per la produzione di calore di

processo.

Grazie alla superficie assorbente ad alta

selettività si ottiene una quota solare elevata.

Il vuoto all'interno del tubo garantisce il

massimo isolamento. L'alta qualità dei

materiali resistenti alla corrosione assicura una

lunga vita di funzionamento del collettore

tubolare.

L'assenza di aria nel vuoto che potrebbe

trasportare il calore dalla superficie assorbente

all'ambiente circostante permette di ottenere

un'alta efficienza anche con poca radiazione e

basse temperature esterne.

La tubazione calda all'interno del tubo di vetro

è un sistema di trasmissione del calore che

agisce velocemente e che lavora

efficientemente anche con radiazione diffusa.

Il calore è trasmesso dalla superficie

assorbente alla tubazione calda attraverso un

foglio d'alluminio. In tal modo il liquido

all'interno della tubazione calda evapora ed il

vapore sale al condensatore. Il calore è

trasmesso al fluido in transito attraverso lo

scambiatore di calore a doppio tubo

(collettore) nel quale è situato il condensatore.

In tal modo il vapore condensa e torna

nuovamente alla tubazione calda e il processo

di ripete.

Per garantire questo trasporto di calore

permanente deve essere osservata una

minima inclinazione del tetto quando si

montano i tubi. Dato che la tubazione calda è

un sistema chiuso, non necessita

manutenzione.

Il collegamento fra il condensatore ed il

collettore è un collegamento "a secco"

(pozzetto ad immersione)- grazie a questo

sistema di separazione singoli tubi possono

essere sostituiti senza dover svuotare il

circuito del collettore. La sostituzione può

essere eseguita da una sola persona.

Il collettore è testato secondo

DIN EN 12975-1 e certificato

secondo "Solar Keymark".

Riconoscimento :

Deutscher Designer Club

Gute Gestaltung 10

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".

a

b) collettore

c) staffa per tubo (guida al piede)

d) set preassemblato di guide laterali per una facile e veloce installazione

e) mandata solare e ritorno con raccordi di serraggio 4 x 22 mm

Dimensioni:

superficie lorda: 1,70 m2 (Lunghezza= 1,995 m, Larghezza= 0,852 m)

superficie d'apertura: 0,94 m2

superficie d'assorbimento: 0,81 m2

Peso: 42 kg

I dispositivi di fissaggio al tetto (si veda pag.7.45) devono essere

ordinati separatamente.

c

e

b

e

„OKP-20“ Collettore tubolare

Set 2:

composto da:

a) 20 tubi sottovuoto

136 12 31

a

b) collettore

c) staffa per tubo (guida al piede)

d) set preassemblato di guide laterali per una facile e veloce installazione

e) mandata solare e ritorno con raccordi di serraggio 4 x 22 mm.

Dimensioni:

Superficie lorda: 3,25 m2 (Lunghezza = 1,995 m, Larghezza = 1,632 m)

Superficie d'apertura: 1,88 m2

Superficie d'assorbimento: 1,62 m2

Peso: 78 kg

I dispositivi di fissaggio al tetto (si veda pag. 7.45 )sono da ordinare

separatamente.
