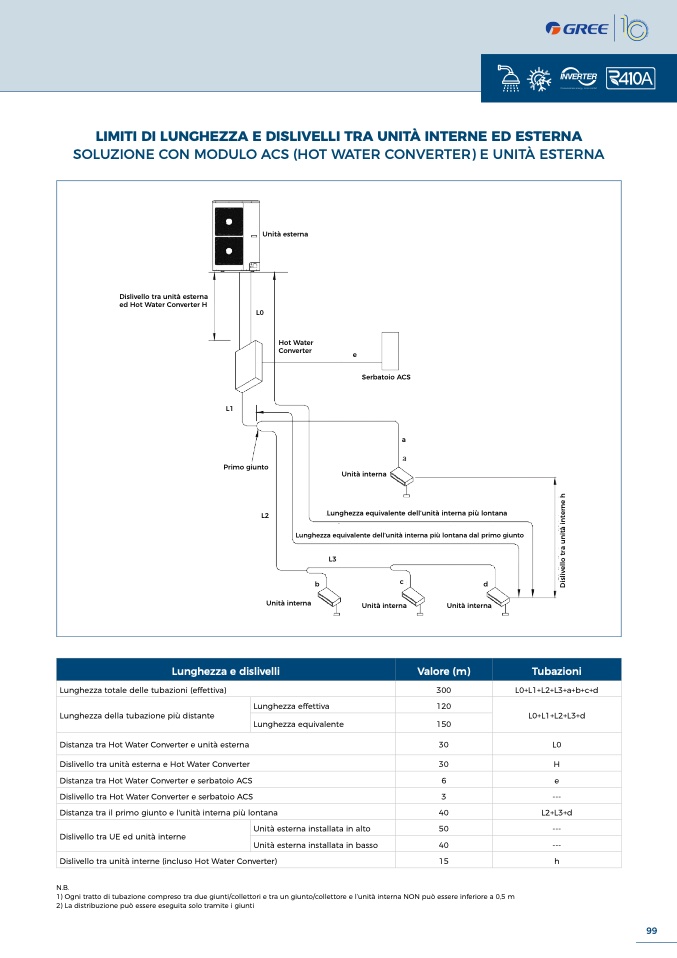

LIMITI DI LUNGHEZZA E DISLIVELLI TRA UNITÀ INTERNE ED ESTERN

A

SOLUZIONE CON MODULO ACS (HOT WATER CONVERTER) E UNITÀ ESTERN

A

Unità esterna

Dislivello tra unità esterna

ed Hot Water Converter H

L

0

Hot Water

Converter

e

Serbatoio ACS

L

1

a

Primo giunto

Unità interna

L

2

Lunghezza equivalente dell’unità interna più lontana

Lunghezza equivalente dell’unità interna più lontana dal primo giunto

L3

b

c

d

D

i

s

l

i

v

e

l

l

o

t

r

a

u

n

i

t

à

i

n

t

e

r

n

e

h

Unità interna

Unità interna

Unità interna

Lunghezza e dislivelli

Valore (m)

Tubazioni

Lunghezza totale delle tubazioni (effettiva)

300

L0+L1+L2+L3+a+b+c+d

Lunghezza effettiva

120

Lunghezza della tubazione più distant

e

L0+L1+L2+L3+d

Lunghezza equivalente

150

Distanza tra Hot Water Converter e unità esterna

30

L

0

Dislivello tra unità esterna e Hot Water Converter

30

H

Distanza tra Hot Water Converter e serbatoio ACS

6

e

Dislivello tra Hot Water Converter e serbatoio ACS

3

--

-

Distanza tra il primo giunto e l'unità interna più lontana

40

L2+L3+d

Unità esterna installata in alto

50

--

-

Dislivello tra UE ed unità interne

Unità esterna installata in basso

40

--

-

Dislivello tra unità interne (incluso Hot Water Converter)

15

h

N.B

.

1) Ogni tratto di tubazione compreso tra due giunti/collettori e tra un giunto/collettore e l’unità interna NON può essere inferiore a 0,5 m

2) La distribuzione può essere eseguita solo tramite i giunti

99
