SERBATOIO ACS

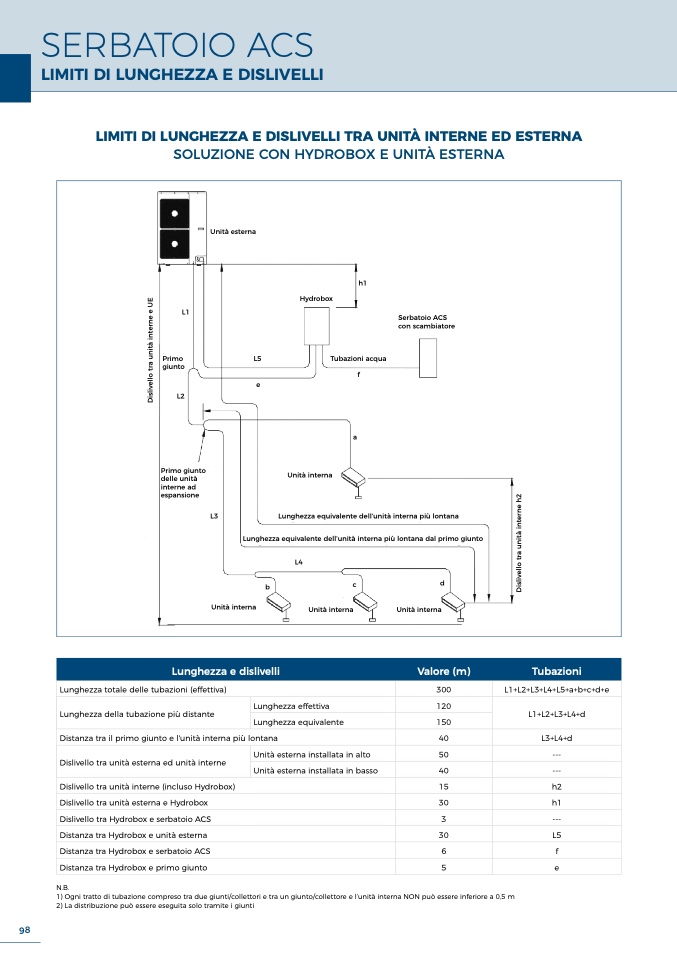

LIMITI DI LUNGHEZZA E DISLIVELLI

LIMITI DI LUNGHEZZA E DISLIVELLI TRA UNITÀ INTERNE ED ESTERN

A

SOLUZIONE CON HYDROBOX E UNITÀ ESTERNA

Unità estern

a

h

1

D

i

s

l

i

v

e

l

l

o

t

r

a

u

n

i

t

à

i

n

t

e

r

n

e

e

U

E

Hydrobo

x

L1

Serbatoio ACS

con scambiator

e

Prim

o

giunt

o

L5

Tubazioni acqu

a

f

e

L

2

a

Primo giunto

delle unit

à

interne ad

espansione

Unità intern

a

L3

Lunghezza equivalente dell’unità interna più lontana

Lunghezza equivalente dell’unità interna più lontana dal primo giunt

o

L4

b

c

d

D

i

s

l

i

v

e

l

l

o

t

r

a

u

n

i

t

à

i

n

t

e

r

n

e

h

2

Unità interna

Unità interna

Unità intern

a

Lunghezza e dislivelli

Valore (m)

Tubazioni

Lunghezza totale delle tubazioni (effettiva)

300

L1+L2+L3+L4+L5+a+b+c+d+e

Lunghezza effettiva

120

Lunghezza della tubazione più distant

e

L1+L2+L3+L4+d

Lunghezza equivalente

150

Distanza tra il primo giunto e l'unità interna più lontana

40

L3+L4+d

Unità esterna installata in alto

50

--

-

Dislivello tra unità esterna ed unità interne

Unità esterna installata in basso

40

--

-

Dislivello tra unità interne (incluso Hydrobox)

15

h2

Dislivello tra unità esterna e Hydrobox

30

h1

Dislivello tra Hydrobox e serbatoio ACS

3

--

-

Distanza tra Hydrobox e unità esterna

30

L

5

Distanza tra Hydrobox e serbatoio ACS

6

f

Distanza tra Hydrobox e primo giunto

5

e

N.B

.

1) Ogni tratto di tubazione compreso tra due giunti/collettori e tra un giunto/collettore e l’unità interna NON può essere inferiore a 0,5 m

2) La distribuzione può essere eseguita solo tramite i giunti
