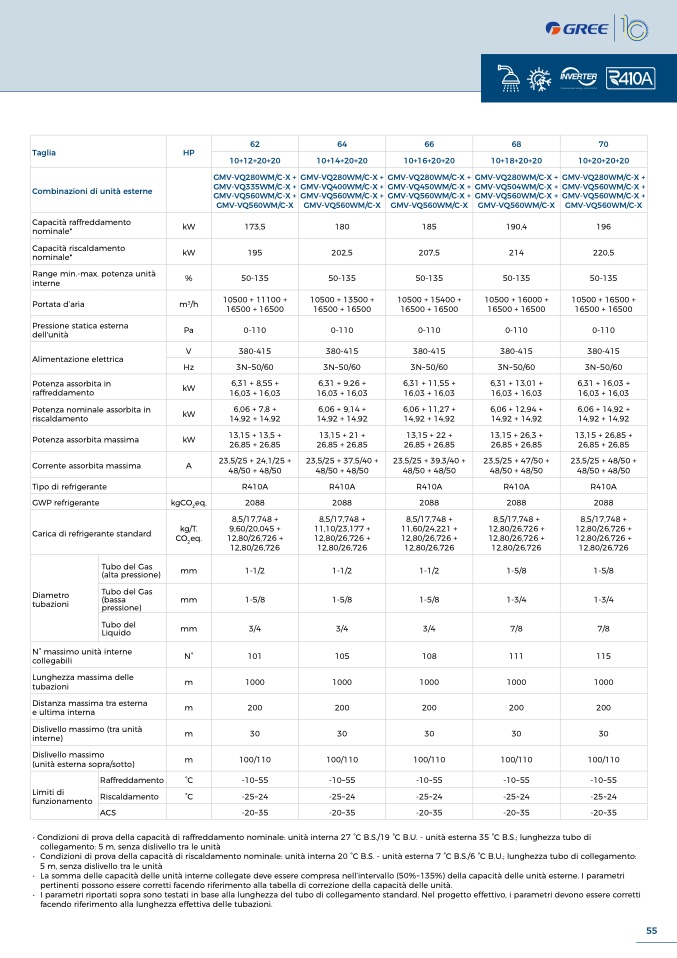

Taglia
HP
Combinazioni di unità estern
e
62
64
66
68
10+12+20+20
10+14+20+20
10+16+20+20
10+18+20+20
GMV-VQ280WM/C-X +
GMV-VQ335WM/C-X +
GMV-VQ560WM/C-X +
GMV-VQ560WM/C-X
GMV-VQ280WM/C-X +
GMV-VQ400WM/C-X +
GMV-VQ560WM/C-X +
GMV-VQ560WM/C-X
GMV-VQ280WM/C-X +
GMV-VQ450WM/C-X +
GMV-VQ560WM/C-X +
GMV-VQ560WM/C-X
GMV-VQ280WM/C-X
+
GMV-VQ504WM/C-X
+
GMV-VQ560WM/C-X
+
GMV-VQ560WM/C-X
70
10+20+20+20
GMV-VQ280WM/C-X +
GMV-VQ560WM/C-X +
GMV-VQ560WM/C-X +
GMV-VQ560WM/C-
X
Capacità raffreddamento
nominale*
kW
173,5
180
185
190,4
196
Capacità riscaldament
o
nominale*
kW
195
202,5
207,5
214
220,
5
Range min.-max. potenza unità
interne
%
50-135
50-135
50-135
50-135
50-135
Portata d’aria
m3/h
10500 + 11100 +
16500 + 16500
10500 + 13500 +
16500 + 1650
0
10500 + 15400 +
16500 + 1650
0
10500 + 16000 +
16500 + 1650
0
10500 + 16500
+
16500 + 1650
0
Pressione statica estern
a
dell'unità
Pa
0-110
0-110
0-110
0-110
0-110
V
380-415
380-415
380-415
380-415
380-415
Alimentazione elettrica
Hz
3N~50/60
3N~50/60
3N~50/60
3N~50/60
3N~50/60
Potenza assorbita in
raffreddamento
kW
6,31 + 8,55
+
16,03 + 16,0
3
6,31 + 9,26
+
16,03 + 16,0
3
6,31 + 11,55
+
16,03 + 16,0
3
6,31 + 13,01
+
16,03 + 16,0
3
6,31 + 16,03
+
16,03 + 16,03
Potenza nominale assorbita i
n
riscaldamento
kW
6,06 + 7,8
+
14,92 + 14,9
2
6,06 + 9,14
+
14,92 + 14,9
2
6,06 + 11,27 +
14,92 + 14,9
2
6,06 + 12,94
+
14,92 + 14,92
6,06 + 14,92
+
14,92 + 14,9
2
Potenza assorbita massima
kW
13,15 + 13,5
+
26,85 + 26,85
13,15 + 21 +
26,85 + 26,85
13,15 + 22 +
26,85 + 26,8
5
13,15 + 26,3
+
26,85 + 26,8
5
13,15 + 26,85 +
26,85 + 26,8
5
Corrente assorbita massima
A
23,5/25 + 24,1/25 +
48/50 + 48/50
23,5/25 + 37,5/40 +
48/50 + 48/5
0
23,5/25 + 39,3/40 +
48/50 + 48/5
0
23,5/25 + 47/50
+
48/50 + 48/50
23,5/25 + 48/50
+
48/50 + 48/50
Tipo di refrigerante
R410A
R410A
R410A
R410A
R410A
GWP refrigerante
kgCO2eq.
2088
2088
2088
2088
208
8
Carica di refrigerante standard
kg/T.
CO2eq
.
8,5/17,748
+
9,60/20,045 +
12,80/26,726 +
12,80/26,72
6
8,5/17,748
+
11,10/23,177 +
12,80/26,726 +
12,80/26,726
8,5/17,748
+
11,60/24,221 +
12,80/26,726 +
12,80/26,72
6
8,5/17,748
+
12,80/26,726 +
12,80/26,726 +
12,80/26,72
6
8,5/17,748 +
12,80/26,726 +
12,80/26,726 +
12,80/26,72
6
Tubo del Gas
(alta pressione)
mm
1-1/2
1-1/2
1-1/2
1-5/8
1-5/8
Diametr
o
tubazioni
Tubo del Gas
(bass
a
pressione
)
mm
1-5/8
1-5/8
1-5/8
1-3/4
1-3/4
Tubo de
l
Liquido
mm
3/4
3/4
3/4
7/8
7/
8
N° massimo unità interne
collegabili
N°
101
105
108
111
115
Lunghezza massima delle
tubazioni
m
1000
1000
1000
1000
1000
Distanza massima tra esterna
e ultima interna
m
200
200
200
200
200
Dislivello massimo (tra unit
à
interne)
m
30
30
30
30
3
0
Dislivello massim
o
(unità esterna sopra/sotto)
m
100/110
100/110
100/110
100/110
100/110
Raffreddamento
Limiti di
funzionament
o
ACS
°C
-10~55
-10~55
-10~55
-10~55
-10~55
Riscaldamento
°C
-25~24
-25~24
-25~24
-25~24
-25~24
-20~35
-20~35
-20~35
-20~35
-20~35
• Condizioni di prova della capacità di raffreddamento nominale: unità interna 27 °C B.S./19 °C B.U. - unità esterna 35 °C B.S.; lunghezza tubo d
i
collegamento: 5 m, senza dislivello tra le unit
à
• Condizioni di prova della capacità di riscaldamento nominale: unità interna 20 °C B.S. - unità esterna 7 °C B.S./6 °C B.U.; lunghezza tubo di collegamento:
5 m, senza dislivello tra le unità
• La somma delle capacità delle unità interne collegate deve essere compresa nell’intervallo (50%~135%) della capacità delle unità esterne. I parametr
i
pertinenti possono essere corretti facendo riferimento alla tabella di correzione della capacità delle unità.
• I parametri riportati sopra sono testati in base alla lunghezza del tubo di collegamento standard. Nel progetto effettivo, i parametri devono essere corretti
facendo riferimento alla lunghezza effettiva delle tubazioni
.
55
