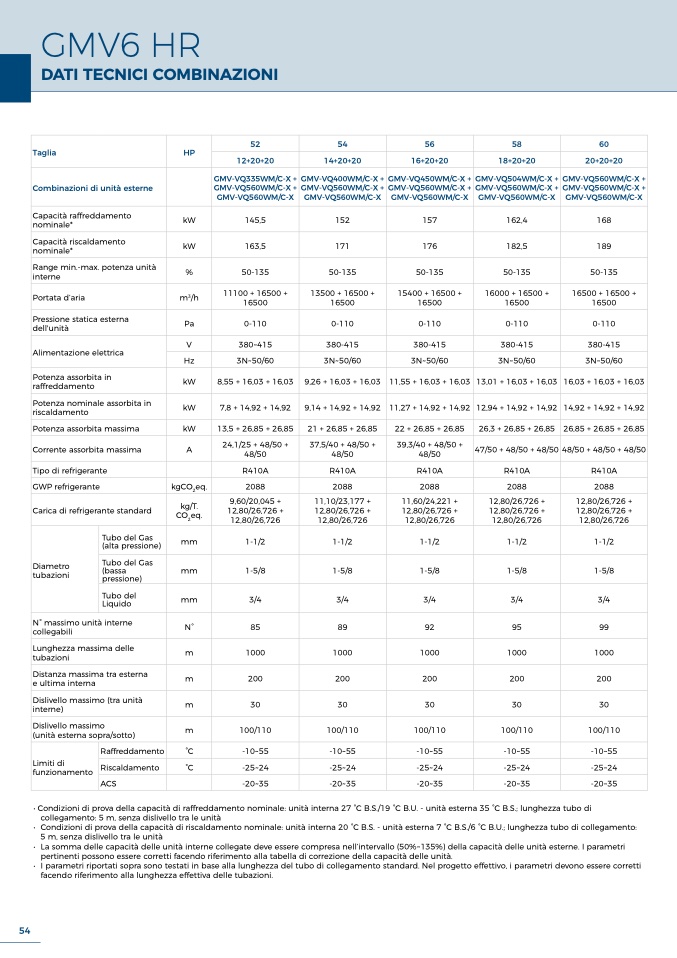

GMV6 H
R
DATI TECNICI COMBINAZIONI
52
54
56
58
60
Taglia
HP
12+20+20
14+20+20
16+20+20
18+20+20
20+20+20
Combinazioni di unità estern
e
GMV-VQ335WM/C-X +
GMV-VQ560WM/C-X +
GMV-VQ560WM/C-
X
GMV-VQ400WM/C-X +
GMV-VQ560WM/C-X +
GMV-VQ560WM/C-
X
GMV-VQ450WM/C-X +
GMV-VQ560WM/C-X +
GMV-VQ560WM/C-
X
GMV-VQ504WM/C-X +
GMV-VQ560WM/C-X +
GMV-VQ560WM/C-X
GMV-VQ560WM/C-X +
GMV-VQ560WM/C-X +
GMV-VQ560WM/C-
X
Capacità raffreddament
o
nominale*
kW
145,5
152
157
162,4
168
Capacità riscaldamento
nominale*
kW
163,5
171
176
182,5
189
Range min.-max. potenza unità
interne
%
50-135
50-135
50-135
50-135
50-13
5
Portata d’aria
m3/h
11100 + 16500 +
16500
13500 + 16500 +
16500
15400 + 16500 +
16500
16000 + 16500 +
16500
16500 + 16500 +
16500
Pressione statica esterna
dell'unità
Pa
0-110
0-110
0-110
0-110
0-110
V
380~415
380-415
380-415
380-415
380-415
Alimentazione elettric
a
Hz
3N~50/60
3N~50/60
3N~50/60
3N~50/60
3N~50/60
Potenza assorbita in
raffreddamento
kW
8,55 + 16,03 + 16,03
9,26 + 16,03 + 16,03
11,55 + 16,03 + 16,03
13,01 + 16,03 + 16,03
16,03 + 16,03 + 16,03
Potenza nominale assorbita in
riscaldamento
kW
7,8 + 14,92 + 14,92
9,14 + 14,92 + 14,92
11,27 + 14,92 + 14,92
12,94 + 14,92 + 14,92
14,92 + 14,92 + 14,92
Potenza assorbita massima
kW
13,5 + 26,85 + 26,85
21 + 26,85 + 26,85
22 + 26,85 + 26,85
26,3 + 26,85 + 26,85
26,85 + 26,85 + 26,85
Corrente assorbita massima
A
24,1/25 + 48/50 +
48/5
0
37,5/40 + 48/50 +
48/5
0
39,3/40 + 48/50 +
48/50
47/50 + 48/50 + 48/50 48/50 + 48/50 + 48/50
Tipo di refrigerante
R410A
R410A
R410A
R410A
R410A
GWP refrigerante
kgCO2eq.
2088
2088
2088
2088
2088
Carica di refrigerante standard
kg/T.
CO2eq.
9,60/20,045
+
12,80/26,726 +
12,80/26,726
11,10/23,177 +
12,80/26,726 +
12,80/26,726
11,60/24,221 +
12,80/26,726 +
12,80/26,72
6
12,80/26,726 +
12,80/26,726 +
12,80/26,72
6
12,80/26,726 +
12,80/26,726 +
12,80/26,72
6
Diametr
o
tubazioni
Tubo del Ga
s
(alta pressione)
Tubo de
l
Liquido
mm
1-1/2
1-1/2
1-1/2
1-1/2
1-1/2
Tubo del Gas
(bassa
pressione)
mm
1-5/8
1-5/8
1-5/8
1-5/8
1-5/8
mm
3/4
3/4
3/4
3/4
3/
4
N° massimo unità interne
collegabili
N°
85
89
92
95
9
9
Lunghezza massima dell
e
tubazioni
m
1000
1000
1000
1000
100
0
Distanza massima tra esterna
e ultima interna
m
200
200
200
200
200
Dislivello massimo (tra unit
à
interne)
m
30
30
30
30
3
0
Dislivello massimo
(unità esterna sopra/sotto)
m
100/110
100/110
100/110
100/110
100/11
0
Raffreddamento
Limiti d
i
funzionamento
ACS
°C
-10~55
-10~55
-10~55
-10~55
-10~55
Riscaldamento
°C
-25~24
-25~24
-25~24
-25~24
-25~2
4
-20~35
-20~35
-20~35
-20~35
-20~35
• Condizioni di prova della capacità di raffreddamento nominale: unità interna 27 °C B.S./19 °C B.U. - unità esterna 35 °C B.S.; lunghezza tubo di
collegamento: 5 m, senza dislivello tra le unit
à
• Condizioni di prova della capacità di riscaldamento nominale: unità interna 20 °C B.S. - unità esterna 7 °C B.S./6 °C B.U.; lunghezza tubo di collegamento:
5 m, senza dislivello tra le unità
• La somma delle capacità delle unità interne collegate deve essere compresa nell’intervallo (50%~135%) della capacità delle unità esterne. I parametri
pertinenti possono essere corretti facendo riferimento alla tabella di correzione della capacità delle unità
.
• I parametri riportati sopra sono testati in base alla lunghezza del tubo di collegamento standard. Nel progetto effettivo, i parametri devono essere corretti
facendo riferimento alla lunghezza effettiva delle tubazioni
.
