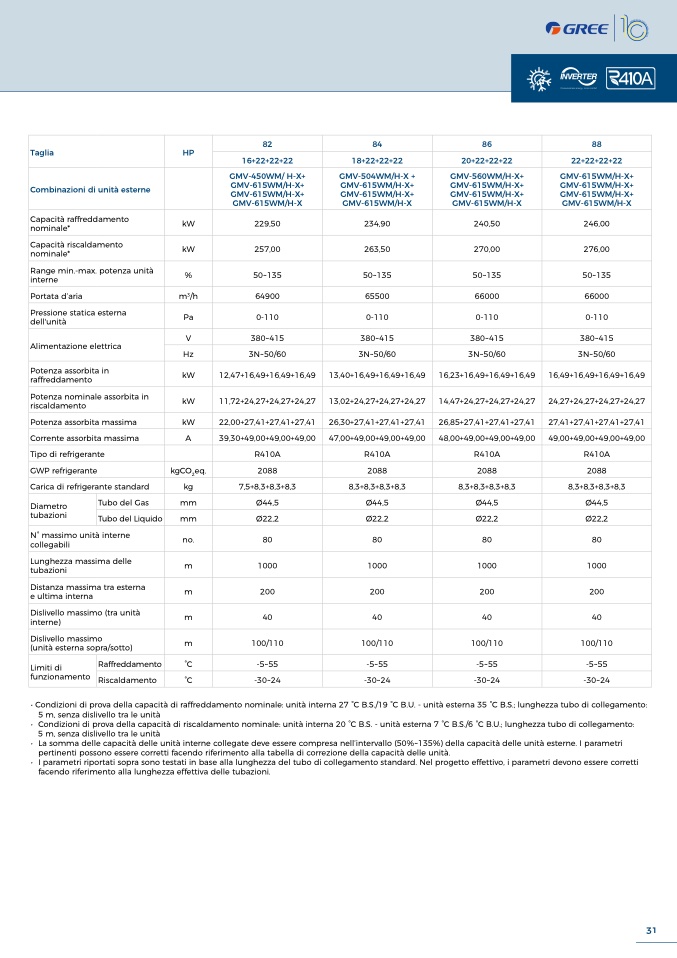

82
84
86
8
8
Taglia
HP
16+22+22+22
18+22+22+22
20+22+22+22
22+22+22+22
Combinazioni di unità estern
e
GMV-450WM/ H-X
+
GMV-615WM/H-X+
GMV-615WM/H-X+
GMV-615WM/H-
X
GMV-504WM/H-X +
GMV-615WM/H-X+
GMV-615WM/H-X+
GMV-615WM/H-X
GMV-560WM/H-X+
GMV-615WM/H-X+
GMV-615WM/H-X+
GMV-615WM/H-X
GMV-615WM/H-X+
GMV-615WM/H-X+
GMV-615WM/H-X+
GMV-615WM/H-
X
Capacità raffreddamento
nominale*
kW
229,50
234,90
240,50
246,0
0
Capacità riscaldament
o
nominale*
kW
257,00
263,50
270,00
276,00
Range min.-max. potenza unit
à
interne
%
50~135
50~135
50~135
50~13
5
Portata d’aria
m3/h
64900
65500
66000
66000
Pressione statica estern
a
dell'unità
Pa
0-110
0-110
0-110
0-110
V
380~415
380~415
380~415
380~41
5
Alimentazione elettric
a
Hz
3N~50/60
3N~50/60
3N~50/60
3N~50/6
0
Potenza assorbita i
n
raffreddamento
kW
12,47+16,49+16,49+16,49
13,40+16,49+16,49+16,49
16,23+16,49+16,49+16,49
16,49+16,49+16,49+16,49
Potenza nominale assorbita i
n
riscaldamento
kW
11,72+24,27+24,27+24,27
13,02+24,27+24,27+24,27
14,47+24,27+24,27+24,27
24,27+24,27+24,27+24,27
Potenza assorbita massima
kW
22,00+27,41+27,41+27,41
26,30+27,41+27,41+27,41
26,85+27,41+27,41+27,41
27,41+27,41+27,41+27,41
Corrente assorbita massima
A
39,30+49,00+49,00+49,00
47,00+49,00+49,00+49,00
48,00+49,00+49,00+49,00
49,00+49,00+49,00+49,00
Tipo di refrigerante
R410A
R410A
R410A
R410A
GWP refrigerante
kgCO2eq.
2088
2088
2088
208
8
Carica di refrigerante standard
kg
7,5+8,3+8,3+8,3
8,3+8,3+8,3+8,3
8,3+8,3+8,3+8,3
8,3+8,3+8,3+8,
3
Diametro
tubazion
i
Tubo del Gas
Tubo del Liquido
mm
Ø44,5
Ø44,5
Ø44,5
Ø44,5
mm
Ø22,2
Ø22,2
Ø22,2
Ø22,2
N° massimo unità intern
e
collegabili
no.
80
80
80
8
0
Lunghezza massima delle
tubazioni
m
1000
1000
1000
100
0
Distanza massima tra estern
a
e ultima interna
m
200
200
200
200
Dislivello massimo (tra unit
à
interne)
m
40
40
40
40
Dislivello massimo
(unità esterna sopra/sotto)
m
100/110
100/110
100/110
100/110
Raffreddamento
Limiti d
i
funzionament
o
Riscaldamento
°C
-5~55
-5~55
-5~55
-5~55
°C
-30~24
-30~24
-30~24
-30~2
4
• Condizioni di prova della capacità di raffreddamento nominale: unità interna 27 °C B.S./19 °C B.U. - unità esterna 35 °C B.S.; lunghezza tubo di collegamento
:
5 m, senza dislivello tra le unità
• Condizioni di prova della capacità di riscaldamento nominale: unità interna 20 °C B.S. - unità esterna 7 °C B.S./6 °C B.U.; lunghezza tubo di collegamento
:
5 m, senza dislivello tra le unit
à
• La somma delle capacità delle unità interne collegate deve essere compresa nell’intervallo (50%~135%) della capacità delle unità esterne. I parametri
pertinenti possono essere corretti facendo riferimento alla tabella di correzione della capacità delle unità.
• I parametri riportati sopra sono testati in base alla lunghezza del tubo di collegamento standard. Nel progetto effettivo, i parametri devono essere corrett
i
facendo riferimento alla lunghezza effettiva delle tubazioni.
