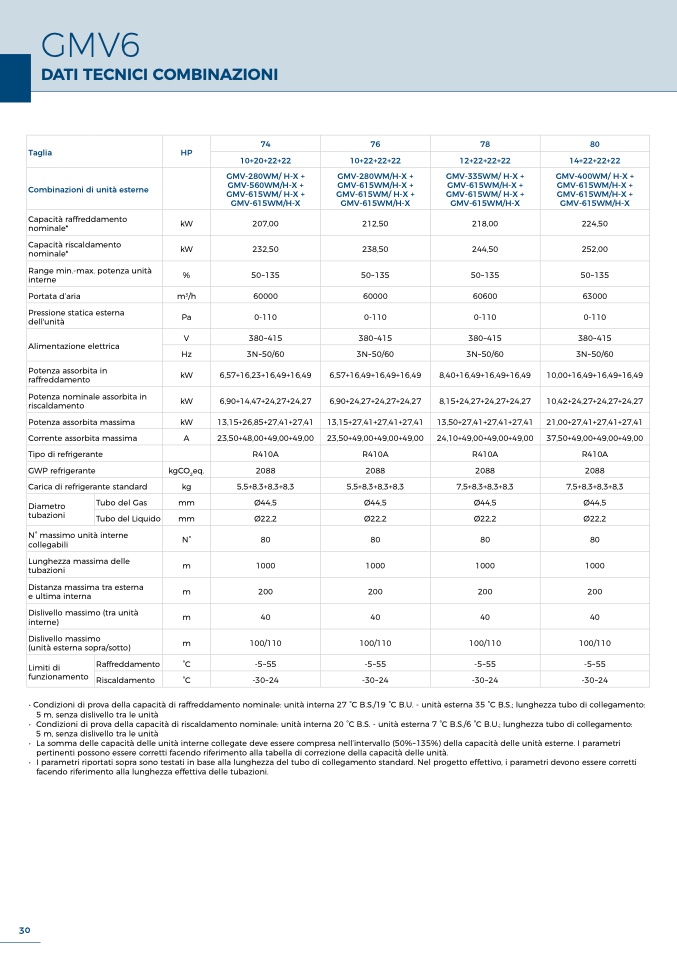

GMV
6
DATI TECNICI COMBINAZIONI
74
76
78
80
Taglia
HP
10+20+22+22
10+22+22+22
12+22+22+22
14+22+22+22
Combinazioni di unità estern
e
GMV-280WM/ H-X +
GMV-560WM/H-X
+
GMV-615WM/ H-X +
GMV-615WM/H-
X
GMV-280WM/H-X +
GMV-615WM/H-X +
GMV-615WM/ H-X
+
GMV-615WM/H-X
GMV-335WM/ H-X
+
GMV-615WM/H-X +
GMV-615WM/ H-X
+
GMV-615WM/H-X
GMV-400WM/ H-X
+
GMV-615WM/H-X
+
GMV-615WM/H-X
+
GMV-615WM/H-
X
Capacità raffreddament
o
nominale*
kW
207,00
212,50
218,00
224,5
0
Capacità riscaldamento
nominale*
kW
232,50
238,50
244,50
252,00
Range min.-max. potenza unit
à
interne
%
50~135
50~135
50~135
50~13
5
Portata d’aria
m3/h
60000
60000
60600
63000
Pressione statica esterna
dell'unità
Pa
0-110
0-110
0-110
0-110
V
380~415
380~415
380~415
380~41
5
Alimentazione elettric
a
Hz
3N~50/60
3N~50/60
3N~50/60
3N~50/6
0
Potenza assorbita in
raffreddamento
kW
6,57+16,23+16,49+16,49
6,57+16,49+16,49+16,49
8,40+16,49+16,49+16,49
10,00+16,49+16,49+16,49
Potenza nominale assorbita in
riscaldamento
kW
6,90+14,47+24,27+24,27
6,90+24,27+24,27+24,27
8,15+24,27+24,27+24,27
10,42+24,27+24,27+24,27
Potenza assorbita massima
kW
13,15+26,85+27,41+27,41
13,15+27,41+27,41+27,41
13,50+27,41+27,41+27,41
21,00+27,41+27,41+27,41
Corrente assorbita massima
A
23,50+48,00+49,00+49,00
23,50+49,00+49,00+49,00
24,10+49,00+49,00+49,00
37,50+49,00+49,00+49,00
Tipo di refrigerante
R410A
R410A
R410A
R410A
GWP refrigerante
kgCO2eq.
2088
2088
2088
208
8
Carica di refrigerante standard
kg
5,5+8,3+8,3+8,3
5,5+8,3+8,3+8,3
7,5+8,3+8,3+8,3
7,5+8,3+8,3+8,
3
Diametro
tubazion
i
Tubo del Gas
Tubo del Liquido
mm
Ø44,5
Ø44,5
Ø44,5
Ø44,5
mm
Ø22,2
Ø22,2
Ø22,2
Ø22,2
N° massimo unità interne
collegabili
N°
80
80
80
8
0
Lunghezza massima dell
e
tubazioni
m
1000
1000
1000
100
0
Distanza massima tra esterna
e ultima interna
m
200
200
200
200
Dislivello massimo (tra unità
interne)
m
40
40
40
40
Dislivello massimo
(unità esterna sopra/sotto)
m
100/110
100/110
100/110
100/110
Raffreddamento
Limiti di
funzionamento
Riscaldamento
°C
-5~55
-5~55
-5~55
-5~55
°C
-30~24
-30~24
-30~24
-30~2
4
• Condizioni di prova della capacità di raffreddamento nominale: unità interna 27 °C B.S./19 °C B.U. - unità esterna 35 °C B.S.; lunghezza tubo di collegamento:
5 m, senza dislivello tra le unit
à
• Condizioni di prova della capacità di riscaldamento nominale: unità interna 20 °C B.S. - unità esterna 7 °C B.S./6 °C B.U.; lunghezza tubo di collegamento:
5 m, senza dislivello tra le unit
à
• La somma delle capacità delle unità interne collegate deve essere compresa nell’intervallo (50%~135%) della capacità delle unità esterne. I parametr
i
pertinenti possono essere corretti facendo riferimento alla tabella di correzione della capacità delle unità
.
• I parametri riportati sopra sono testati in base alla lunghezza del tubo di collegamento standard. Nel progetto effettivo, i parametri devono essere corrett
i
facendo riferimento alla lunghezza effettiva delle tubazioni.
30
