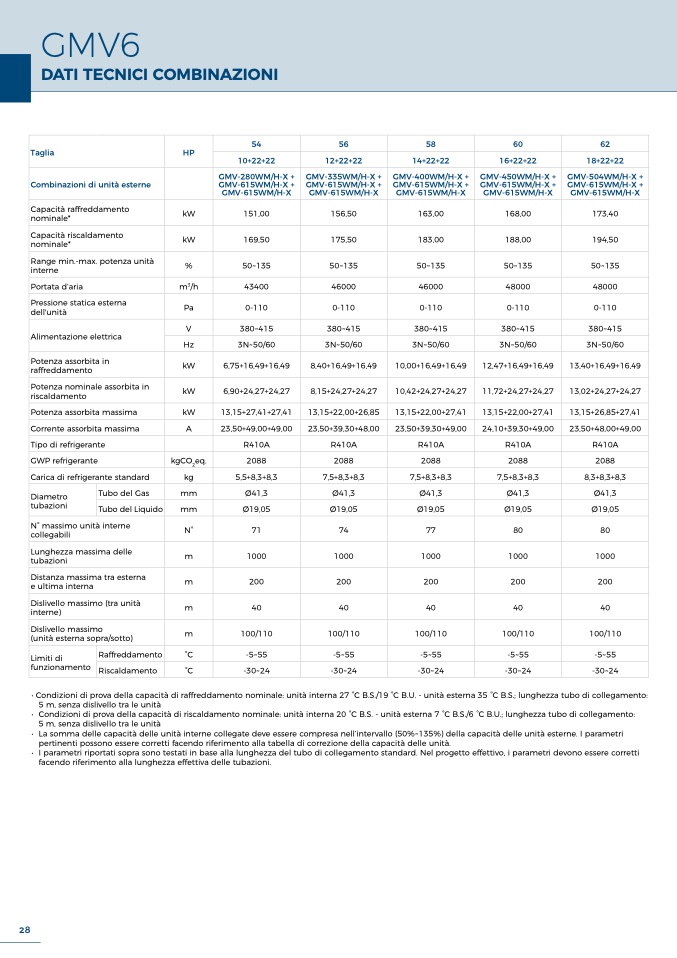

GMV
6
DATI TECNICI COMBINAZIONI
54
56
58
60
6
2
Taglia
HP
10+22+22
12+22+22
14+22+22
16+22+22
18+22+2
2
Combinazioni di unità estern
e
GMV-280WM/H-X +
GMV-615WM/H-X +
GMV-615WM/H-X
GMV-335WM/H-X +
GMV-615WM/H-X +
GMV-615WM/H-X
GMV-400WM/H-X
+
GMV-615WM/H-X
+
GMV-615WM/H-
X
GMV-450WM/H-X +
GMV-615WM/H-X +
GMV-615WM/H-X
GMV-504WM/H-X +
GMV-615WM/H-X +
GMV-615WM/H-X
Capacità raffreddament
o
nominale*
kW
151,00
156,50
163,00
168,00
173,4
0
Capacità riscaldament
o
nominale*
kW
169,50
175,50
183,00
188,00
194,5
0
Range min.-max. potenza unit
à
interne
%
50~135
50~135
50~135
50~135
50~13
5
Portata d’aria
m3/h
43400
46000
46000
48000
48000
Pressione statica estern
a
dell'unità
Pa
0-110
0-110
0-110
0-110
0-110
V
380~415
380~415
380~415
380~415
380~41
5
Alimentazione elettrica
Hz
3N~50/60
3N~50/60
3N~50/60
3N~50/60
3N~50/60
Potenza assorbita i
n
raffreddamento
kW
6,75+16,49+16,49
8,40+16,49+16,49
10,00+16,49+16,49
12,47+16,49+16,49
13,40+16,49+16,4
9
Potenza nominale assorbita in
riscaldamento
kW
6,90+24,27+24,27
8,15+24,27+24,27
10,42+24,27+24,27
11,72+24,27+24,27
13,02+24,27+24,27
Potenza assorbita massima
kW
13,15+27,41+27,41
13,15+22,00+26,85
13,15+22,00+27,41
13,15+22,00+27,41
13,15+26,85+27,4
1
Corrente assorbita massima
A
23,50+49,00+49,00
23,50+39,30+48,00
23,50+39,30+49,00
24,10+39,30+49,00
23,50+48,00+49,0
0
Tipo di refrigerante
R410A
R410A
R410A
R410A
R410A
GWP refrigerante
kgCO2eq.
2088
2088
2088
2088
2088
Carica di refrigerante standard
kg
5,5+8,3+8,3
7,5+8,3+8,3
7,5+8,3+8,3
7,5+8,3+8,3
8,3+8,3+8,3
Diametro
tubazion
i
Tubo del Gas
Tubo del Liquido
mm
Ø41,3
Ø41,3
Ø41,3
Ø41,3
Ø41,3
mm
Ø19,05
Ø19,05
Ø19,05
Ø19,05
Ø19,0
5
N° massimo unità interne
collegabili
N°
71
74
77
80
80
Lunghezza massima dell
e
tubazioni
m
1000
1000
1000
1000
1000
Distanza massima tra esterna
e ultima interna
m
200
200
200
200
200
Dislivello massimo (tra unità
interne)
m
40
40
40
40
4
0
Dislivello massimo
(unità esterna sopra/sotto)
m
100/110
100/110
100/110
100/110
100/11
0
Raffreddamento
Limiti di
funzionamento
Riscaldamento
°C
-5~55
-5~55
-5~55
-5~55
-5~55
°C
-30~24
-30~24
-30~24
-30~24
-30~24
• Condizioni di prova della capacità di raffreddamento nominale: unità interna 27 °C B.S./19 °C B.U. - unità esterna 35 °C B.S.; lunghezza tubo di collegamento:
5 m, senza dislivello tra le unit
à
• Condizioni di prova della capacità di riscaldamento nominale: unità interna 20 °C B.S. - unità esterna 7 °C B.S./6 °C B.U.; lunghezza tubo di collegamento
:
5 m, senza dislivello tra le unità
• La somma delle capacità delle unità interne collegate deve essere compresa nell’intervallo (50%~135%) della capacità delle unità esterne. I parametri
pertinenti possono essere corretti facendo riferimento alla tabella di correzione della capacità delle unità.
• I parametri riportati sopra sono testati in base alla lunghezza del tubo di collegamento standard. Nel progetto effettivo, i parametri devono essere corretti
facendo riferimento alla lunghezza effettiva delle tubazioni
.
28
