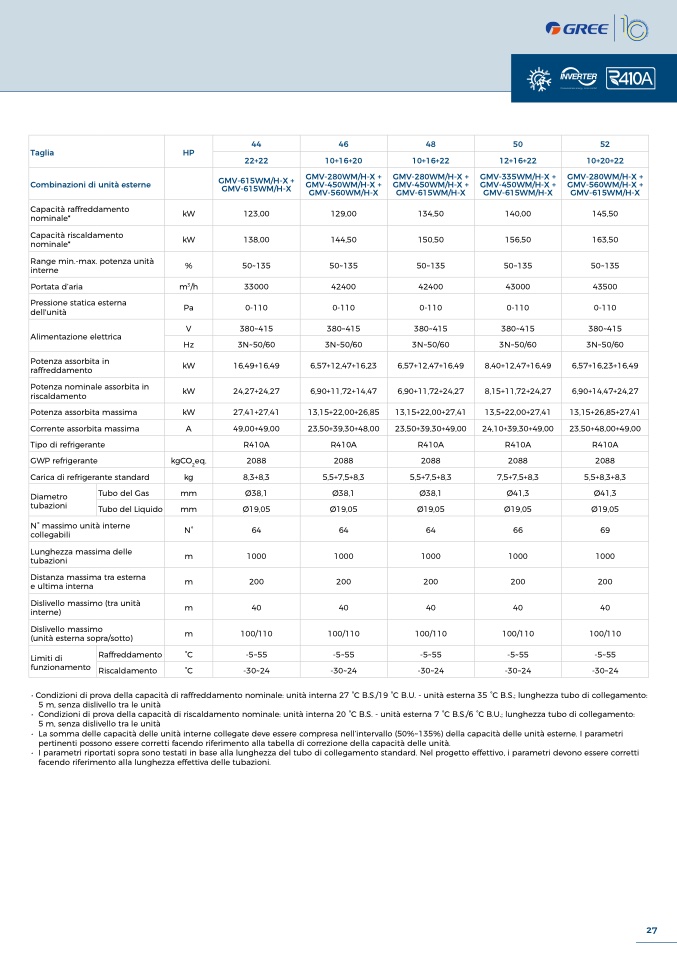

44
46
48
50
5
2
Taglia
HP
22+22
10+16+20
10+16+22
12+16+22
10+20+22
Combinazioni di unità esterne
GMV-615WM/H-X
+
GMV-615WM/H-
X
GMV-280WM/H-X +
GMV-450WM/H-X +
GMV-560WM/H-X
GMV-280WM/H-X +
GMV-450WM/H-X +
GMV-615WM/H-X
GMV-335WM/H-X +
GMV-450WM/H-X +
GMV-615WM/H-X
GMV-280WM/H-X
+
GMV-560WM/H-X
+
GMV-615WM/H-
X
Capacità raffreddamento
nominale*
kW
123,00
129,00
134,50
140,00
145,5
0
Capacità riscaldamento
nominale*
kW
138,00
144,50
150,50
156,50
163,50
Range min.-max. potenza unit
à
interne
%
50~135
50~135
50~135
50~135
50~135
Portata d’aria
m3/h
33000
42400
42400
43000
43500
Pressione statica estern
a
dell'unità
Pa
0-110
0-110
0-110
0-110
0-110
V
380~415
380~415
380~415
380~415
380~41
5
Alimentazione elettrica
Hz
3N~50/60
3N~50/60
3N~50/60
3N~50/60
3N~50/60
Potenza assorbita i
n
raffreddamento
kW
16,49+16,49
6,57+12,47+16,23
6,57+12,47+16,49
8,40+12,47+16,49
6,57+16,23+16,4
9
Potenza nominale assorbita in
riscaldamento
kW
24,27+24,27
6,90+11,72+14,47
6,90+11,72+24,27
8,15+11,72+24,27
6,90+14,47+24,2
7
Potenza assorbita massima
kW
27,41+27,41
13,15+22,00+26,85
13,15+22,00+27,41
13,5+22,00+27,41
13,15+26,85+27,41
Corrente assorbita massima
A
49,00+49,00
23,50+39,30+48,00
23,50+39,30+49,00
24,10+39,30+49,00
23,50+48,00+49,0
0
Tipo di refrigerante
R410A
R410A
R410A
R410A
R410A
GWP refrigerante
kgCO2eq.
2088
2088
2088
2088
2088
Carica di refrigerante standard
kg
8,3+8,3
5,5+7,5+8,3
5,5+7,5+8,3
7,5+7,5+8,3
5,5+8,3+8,3
Diametro
tubazion
i
Tubo del Gas
Tubo del Liquido
mm
Ø38,1
Ø38,1
Ø38,1
Ø41,3
Ø41,3
mm
Ø19,05
Ø19,05
Ø19,05
Ø19,05
Ø19,0
5
N° massimo unità interne
collegabili
N°
64
64
64
66
69
Lunghezza massima dell
e
tubazioni
m
1000
1000
1000
1000
1000
Distanza massima tra esterna
e ultima interna
m
200
200
200
200
200
Dislivello massimo (tra unità
interne)
m
40
40
40
40
4
0
Dislivello massimo
(unità esterna sopra/sotto)
m
100/110
100/110
100/110
100/110
100/11
0
Raffreddamento
Limiti di
funzionamento
Riscaldamento
°C
-5~55
-5~55
-5~55
-5~55
-5~55
°C
-30~24
-30~24
-30~24
-30~24
-30~24
• Condizioni di prova della capacità di raffreddamento nominale: unità interna 27 °C B.S./19 °C B.U. - unità esterna 35 °C B.S.; lunghezza tubo di collegamento
:
5 m, senza dislivello tra le unità
• Condizioni di prova della capacità di riscaldamento nominale: unità interna 20 °C B.S. - unità esterna 7 °C B.S./6 °C B.U.; lunghezza tubo di collegamento
:
5 m, senza dislivello tra le unit
à
• La somma delle capacità delle unità interne collegate deve essere compresa nell’intervallo (50%~135%) della capacità delle unità esterne. I parametr
i
pertinenti possono essere corretti facendo riferimento alla tabella di correzione della capacità delle unità
.
• I parametri riportati sopra sono testati in base alla lunghezza del tubo di collegamento standard. Nel progetto effettivo, i parametri devono essere corrett
i
facendo riferimento alla lunghezza effettiva delle tubazioni.
27
