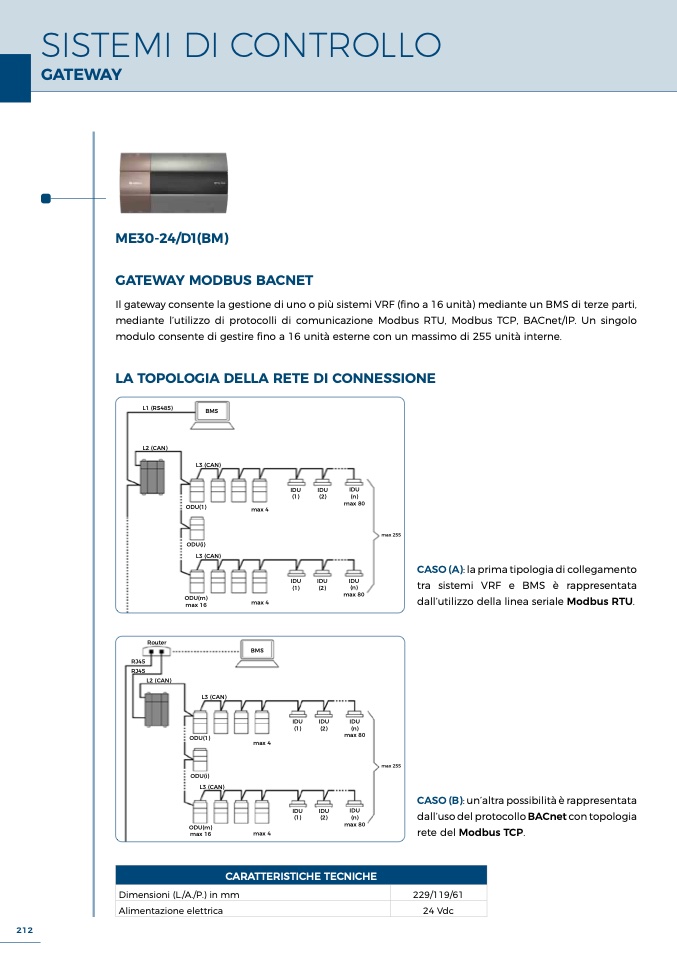

SISTEMI DI CONTROLLO

GATEWA

Y

ME30-24/D1(BM)

GATEWAY MODBUS BACNET

Il gateway consente la gestione di uno o più sistemi VRF (

fino a 16 unità) mediante un BMS di terze parti

,

mediante l’utilizzo di protocolli di comunicazione Modbus RTU, Modbus TCP, BACnet/IP. Un singolo

modulo consente di gestire fino a 16 unità esterne con un massimo di 255 unità interne.

LA TOPOLOGIA DELLA RETE DI CONNESSION

E

L1 (RS485)

BM

S

L2 (CAN

)

L3 (CAN

)

ID

U

(1

)

IDU

(2)

IDU

(n)

max 8

0

ODU(1

)

max 4

max 25

5

ODU(i)

L3 (CAN

)

IDU

(1

)

IDU

(2

)

IDU

(n)

max 8

0

ODU(m

)

max 1

6

max 4

CASO (A): la prima tipologia di collegamento

tra sistemi VRF e BMS è rappresentat

a

dall’utilizzo della linea seriale Modbus RTU.

Route

r

BM

S

RJ45

RJ45

L2 (CAN

)

L3 (CAN

)

IDU

(1)

IDU

(2

)

ID

U

(n

)

max 8

0

ODU(1)

max

4

max 25

5

ODU(i

)

L3 (CAN

)

IDU

(1)

IDU

(2

)

ID

U

(n

)

max 8

0

ODU(m)

max 1

6

max

4

CASO (B): un’altra possibilità è rappresentata

dall’uso del protocollo BACnet con topologi

a

rete del Modbus TCP

.

CARATTERISTICHE TECNICHE

Dimensioni (L./A./P.) in mm

229/119/6

1

Alimentazione elettrica

24 Vd

c

212
