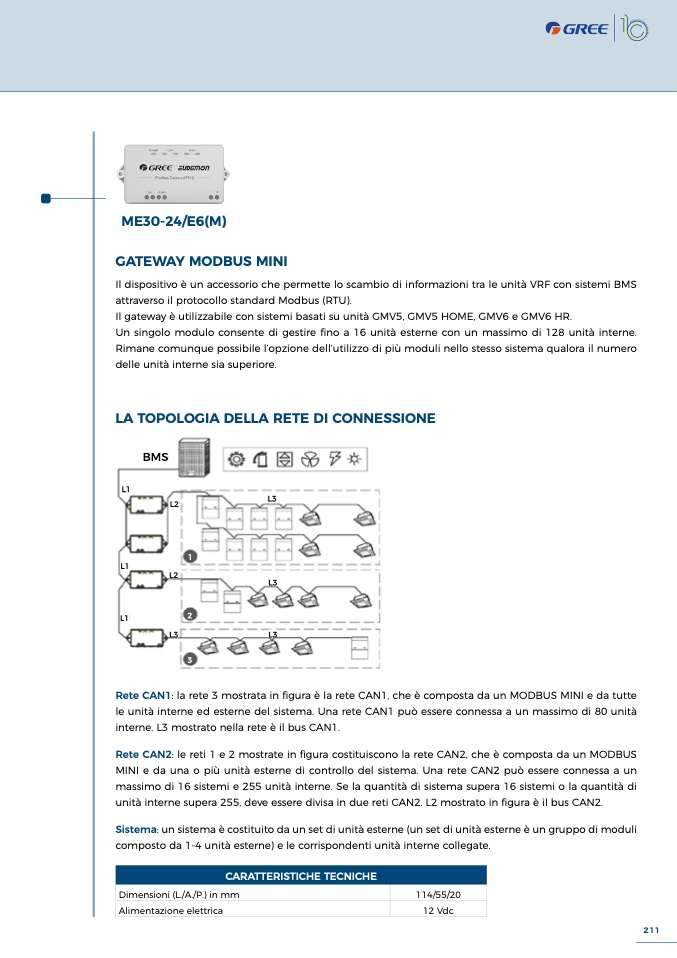

ME30-24/E6(M)

GATEWAY MODBUS MINI

Il dispositivo è un accessorio che permette lo scambio di informazioni tra le unità VRF con sistemi BMS

attraverso il protocollo standard Modbus (RTU)

.

Il gateway è utilizzabile con sistemi basati su unità GMV5, GMV5 HOME, GMV6 e GMV6 HR

.

Un singolo modulo consente di gestire fino a 16 unità esterne con un massimo di 128 unità interne.

Rimane comunque possibile l’opzione dell’utilizzo di più moduli nello stesso sistema qualora il numer

o

delle unità interne sia superiore.

LA TOPOLOGIA DELLA RETE DI CONNESSIONE

BMS

L1

L3

L

2

1

L

1

L2

L

3

L

1

2

L3

L

3

3

Rete CAN1: la rete 3 mostrata in

figura è la rete CAN1, che è composta da un MODBUS MINI e da tutte

le unità interne ed esterne del sistema. Una rete CAN1 può essere connessa a un massimo di 80 unità

interne. L3 mostrato nella rete è il bus CAN1

.

Rete CAN2: le reti 1 e 2 mostrate in

figura costituiscono la rete CAN2, che è composta da un MODBUS

MINI e da una o più unità esterne di controllo del sistema. Una rete CAN2 può essere connessa a un

massimo di 16 sistemi e 255 unità interne. Se la quantità di sistema supera 16 sistemi o la quantità di

unità interne supera 255, deve essere divisa in due reti CAN2. L2 mostrato in figura è il bus CAN2.

Sistema: un sistema è costituito da un set di unità esterne (un set di unità esterne è un gruppo di moduli

composto da 1-4 unità esterne) e le corrispondenti unità interne collegate.

CARATTERISTICHE TECNICHE

Dimensioni (L./A./P.) in mm

114/55/20

Alimentazione elettrica

12 Vd

c
