8

7

10

9

5

Auf ausreichende und richtige

Platzierung der Revisionsöffnungen

achten. Vergl. Kapitel 6.5

2

3

6

4

1

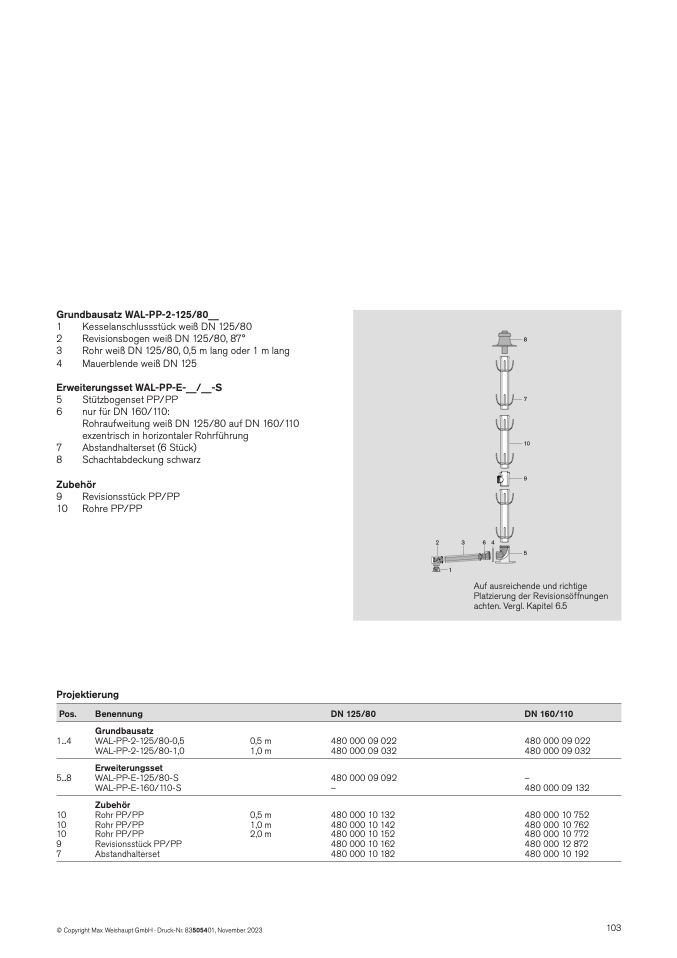

Grundbausatz WAL-PP-2-125/80__

1

Kesselanschlussstück weiß DN 125/80

2

Revisionsbogen weiß DN 125/80, 87°

3

Rohr weiß DN 125/80, 0,5 m lang oder 1 m lang

4

Mauerblende weiß DN 125

Erweiterungsset WAL-PP-E-__/__-S

5

Stützbogenset PP/PP

6

nur für DN 160/110:

Rohraufweitung weiß DN 125/80 auf DN 160/110

exzentrisch in horizontaler Rohrführung

7

Abstandhalterset (6 Stück)

8

Schachtabdeckung schwarz

Zubehör

9

Revisionsstück PP/PP

10

Rohre PP/PP

Projektierung

Pos.

Benennung

Grundbausatz

1...4

WAL-PP-2-125/80-0,5

WAL-PP-2-125/80-1,0

Erweiterungsset

5...8

WAL-PP-E-125/80-S

WAL-PP-E-160/110-S

Zubehör

10

Rohr PP/PP

10

Rohr PP/PP

10

Rohr PP/PP

9

Revisionsstück PP/PP

7

Abstandhalterset

0,5 m

1,0 m

0,5 m

1,0 m

2,0 m

DN 125/80

480 000 09 022

480 000 09 032

480 000 09 092

–

480 000 10 132

480 000 10 142

480 000 10 152

480 000 10 162

480 000 10 182

DN 160/110

480 000 09 022

480 000 09 032

–

480 000 09 132

480 000 10 752

480 000 10 762

480 000 10 772

480 000 12 872

480 000 10 192
