VERSIONE STANDARD

STANDARD VERSION

VERSIÓN STANDARD

CODICE

CODE

CÓDIGO

UNI 42 A elettrica 230V-50Hz con dispositivo

di avvicinamento rapido senza cavalletto.

Electric UNI 42 A 230V-50Hz with quick

guide positioning device without stand.

UNI 42 A eléctrica 230V-50Hz con dispositivo

de acercamiento rápido sin caballete.

9200150.4

TIPO DI TUBO

TYPE OF PIPE

TIPO DE TUBO

SENZA ANIMA

WITHOUT MANDREL / SIN ALMA

Ø mm

mm

Tubi in rame crudo e ricotto, ottone ricotto

Hard and soft copper pipes, annealed brass pipes

Tubos de cobre crudo y recocido, tubos de latón recocido

42

1,5

Tubi in acciaio per imp. elettrici / Steel pipes for electrical installations

Tubos de acero para las instalaciones eléctricas

40

1,5

Tubi in acciaio inox AISI 304/316 / AISI 304/316 stainless steel pipes

Tubos de acero inox AISI 304/316

30

2

Tubi in acciaio bonderizzato ST. 35,4 per impianti oleodinamici / Hydraulic steel tubes ST. 35,4

Tubos de acero bonderizado ST. 35,4 para las instalaciones sistema hidráulico

42

3

Tubi mobilio / Furniture tubes / Tubos mobiliario

42

2

Tubi bollitore FE / FE boiler pipes / Tubos de caldera FE

42

3

Tubi in alluminio / Aluminium pipes / Tubos de aluminio

42

3

Tubi gas UNI 5745 / Gas pipes UNI 5745 / Tubos gas UNI 5745

1"1/4

Standard

Tubo multistrato / Double coated aluminium pipe / Tubo multicapa

50

Standard

Raggi standard / Standard bending radii / Radios standard

3/4 volte Ø / 3D and/y 4D

95

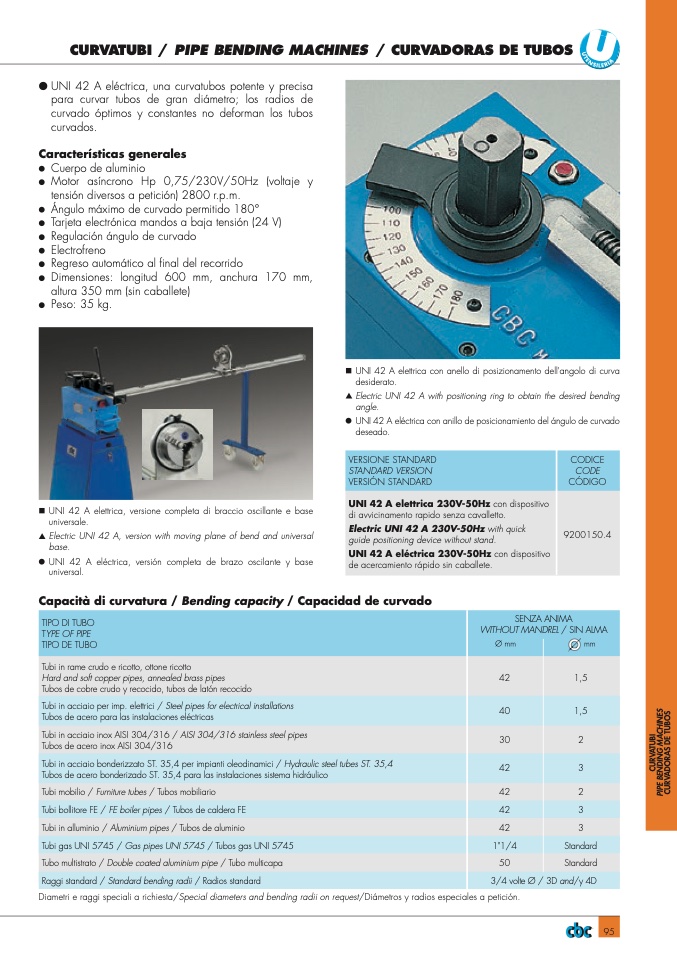

CURVATUBI / PIPE BENDING MACHINES / CURVADORAS DE TUBOS

●

UNI 42 A eléctrica, una curvatubos potente y precisa

para curvar tubos de gran diámetro; los radios de

curvado óptimos y constantes no deforman los tubos

curvados.

Características generales

●

Cuerpo de aluminio

●

Motor asíncrono Hp 0,75/230V/50Hz (voltaje y

tensión diversos a petición) 2800 r.p.m.

●

Ángulo máximo de curvado permitido 180°

●

Tarjeta electrónica mandos a baja tensión (24 V)

●

Regulación ángulo de curvado

●

Electrofreno

●

Regreso automático al final del recorrido

●

Dimensiones: longitud 600 mm, anchura 170 mm,

altura 350 mm (sin caballete)

●

Peso: 35 kg.

nUNI 42 A elettrica, versione completa di braccio oscillante e base

universale.

▲

Electric UNI 42 A, version with moving plane of bend and universal

base.

●

UNI 42 A eléctrica, versión completa de brazo oscilante y base

universal.

nUNI 42 A elettrica con anello di posizionamento dell'angolo di curva

desiderato.

▲

Electric UNI 42 A with positioning ring to obtain the desired bending

angle.

●

UNI 42 A eléctrica con anillo de posicionamiento del ángulo de curvado

deseado.

Capacità di curvatura / Bending capacity / Capacidad de curvado

Diametri e raggi speciali a richiesta/Special diameters and bending radii on request/Diámetros y radios especiales a petición.
