PASSO DI FILETTATURA

THREADING PITCH

PASO DE ROSCA

Ø MINIMO

MINIMUM Ø

Ø MÍNIMO

Ø MASSIMO

MAXIMUM Ø

Ø MÁXIMO

Gas conico (BSPT)

Gas tapered thread (BSPT)

Gas cónico (BSPT)

1/4"

2"

Gas cilindrico (BSPP)

Gas cylindrical (BSPP)

Gas cilindrico (BSPP)

1/8"

2"

Americano conico (NPT)

American tapered (NPT)

Americano cónico (NPT)

1/8"

2"

Whitworth (BSW)

Whitworth (BSW)

Whitworth (BSW)

1/4"

2"1/4

Metrico (MA)

Metric (MA)

Métrico (MA)

6

39

48

FILETTATRICI / THREADING MACHINES / ROSCADORAS

352

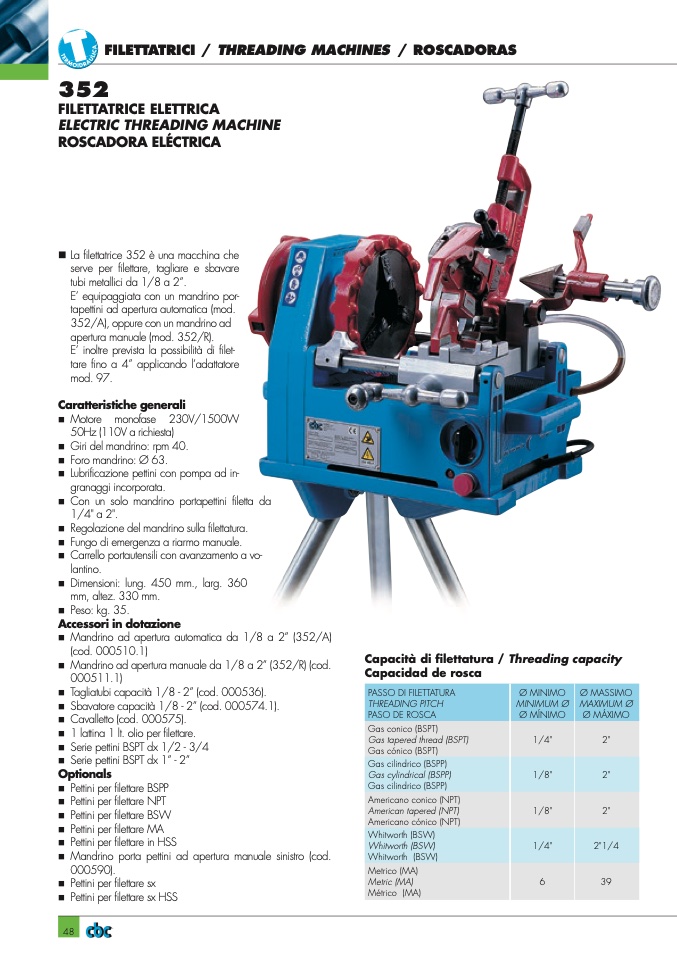

FILETTATRICE ELETTRICA

ELECTRIC THREADING MACHINE

ROSCADORA ELÉCTRICA

n La filettatrice 352 è una macchina che

serve per filettare, tagliare e sbavare

tubi metallici da 1/8 a 2”.

E’ equipaggiata con un mandrino por-

tapettini ad apertura automatica (mod.

352/A), oppure con un mandrino ad

apertura manuale (mod. 352/R).

E’ inoltre prevista la possibilità di filet-

tare fino a 4” applicando l’adattatore

mod. 97.

Caratteristiche generali

n

Motore monofase 230V/1500W

50Hz (110V a richiesta)

n

Giri del mandrino: rpm 40.

n

Foro mandrino: Ø 63.

n

Lubrificazione pettini con pompa ad in-

granaggi incorporata.

n

Con un solo mandrino portapettini filetta da

1/4" a 2".

n

Regolazione del mandrino sulla filettatura.

n

Fungo di emergenza a riarmo manuale.

n

Carrello portautensili con avanzamento a vo-

lantino.

n

Dimensioni: lung. 450 mm., larg. 360

mm, altez. 330 mm.

n

Peso: kg. 35.

Accessori in dotazione

n

Mandrino ad apertura automatica da 1/8 a 2” (352/A)

(cod. 000510.1)

n

Mandrino ad apertura manuale da 1/8 a 2” (352/R) (cod.

000511.1)

n

Tagliatubi capacità 1/8 - 2” (cod. 000536).

n

Sbavatore capacità 1/8 - 2” (cod. 000574.1).

n

Cavalletto (cod. 000575).

n

1 lattina 1 lt. olio per filettare.

n

Serie pettini BSPT dx 1/2 - 3/4

n

Serie pettini BSPT dx 1” - 2”

Optionals

n

Pettini per filettare BSPP

n

Pettini per filettare NPT

n

Pettini per filettare BSW

n

Pettini per filettare MA

n

Pettini per filettare in HSS

n

Mandrino porta pettini ad apertura manuale sinistro (cod.

000590).

n

Pettini per filettare sx

n

Pettini per filettare sx HSS

Capacità di filettatura / Threading capacity

Capacidad de rosca
