CURVATUBI / PIPE BENDING MACHINES / CURVADORAS DE TUBOS

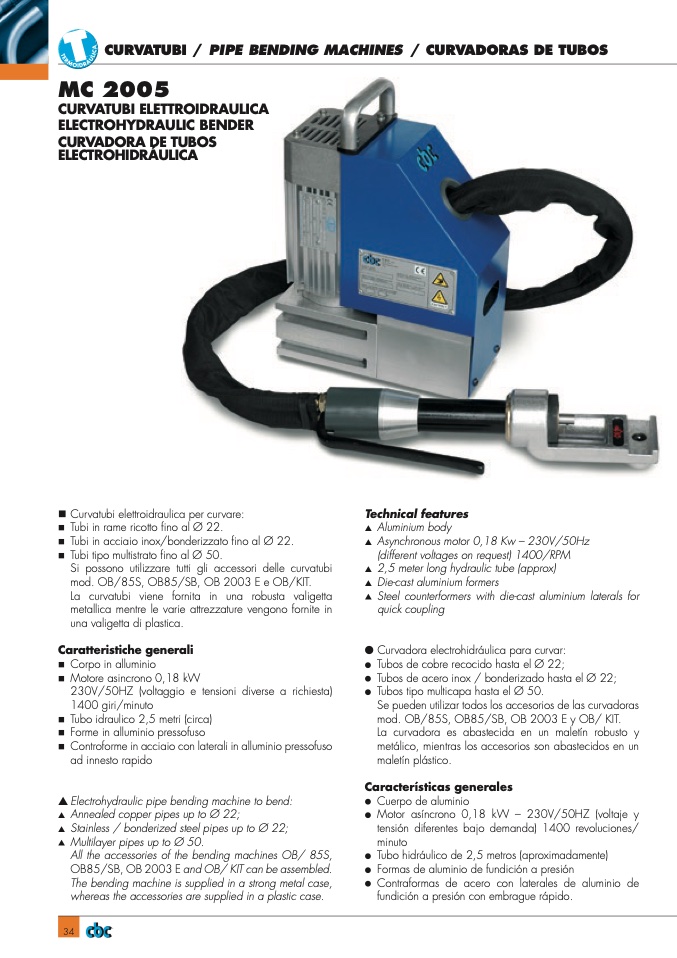

MC 2005
CURVATUBI ELETTROIDRAULICA
ELECTROHYDRAULIC BENDER
CURVADORA DE TUBOS
ELECTROHIDRÁULICA
n Curvatubi elettroidraulica per curvare:
n
Tubi in rame ricotto fino al Ø 22.
n
Tubi in acciaio inox/bonderizzato fino al Ø 22.
n
Tubi tipo multistrato fino al Ø 50.
Si possono utilizzare tutti gli accessori delle curvatubi
mod. OB/85S, OB85/SB, OB 2003 E e OB/KIT.
La curvatubi viene fornita in una robusta valigetta
metallica mentre le varie attrezzature vengono fornite in
una valigetta di plastica.
Caratteristiche generali
n
Corpo in alluminio
n
Motore asincrono 0,18 kW
230V/50HZ (voltaggio e tensioni diverse a richiesta)
1400 giri/minuto
n
Tubo idraulico 2,5 metri (circa)
n
Forme in alluminio pressofuso
n
Controforme in acciaio con laterali in alluminio pressofuso
ad innesto rapido
▲
Electrohydraulic pipe bending machine to bend:
▲
Annealed copper pipes up to Ø 22;
▲
Stainless / bonderized steel pipes up to Ø 22;
▲
Multilayer pipes up to Ø 50.
All the accessories of the bending machines OB/ 85S,
OB85/SB, OB 2003 E and OB/ KIT can be assembled.
The bending machine is supplied in a strong metal case,
whereas the accessories are supplied in a plastic case.
Technical features
▲
Aluminium body
▲
Asynchronous motor 0,18 Kw – 230V/50Hz
(different voltages on request) 1400/RPM
▲
2,5 meter long hydraulic tube (approx)
▲
Die-cast aluminium formers
▲
Steel counterformers with die-cast aluminium laterals for
quick coupling
●
Curvadora electrohidráulica para curvar:
●
Tubos de cobre recocido hasta el Ø 22;
●
Tubos de acero inox / bonderizado hasta el Ø 22;
●
Tubos tipo multicapa hasta el Ø 50.
Se pueden utilizar todos los accesorios de las curvadoras
mod. OB/85S, OB85/SB, OB 2003 E y OB/ KIT.
La curvadora es abastecida en un maletín robusto y
metálico, mientras los accesorios son abastecidos en un
maletín plástico.
Características generales
●
Cuerpo de aluminio
●
Motor asíncrono 0,18 kW – 230V/50HZ (voltaje y
tensión diferentes bajo demanda) 1400 revoluciones/
minuto
●
Tubo hidráulico de 2,5 metros (aproximadamente)
●
Formas de aluminio de fundición a presión
●
Contraformas de acero con laterales de aluminio de
fundición a presión con embrague rápido.
