Ø Forme - Formers - Formas
5 - 6 - 8 - 10 - 12
1/4” - 5/16” - 3/8”
Ø Forme - Formers - Formas
10 - 12 - 14 - 15 - 16 - 17
3/8” - 1/2” - 5/8”
Ø Forme - Formers - Formas
18 - 20 - 22 - 24
3/4” - 7/8”
Ø Forme - Formers - Formas
26
Ø Forme - Formers - Formas
32
Ø Esterno del tubo
FORME
Pipe outside Ø
FORMERS
Ø Externo del tubo
FORMAS
R = mm
5
6
8
10
12
14
15
16
17
17
18
20
22
24
26
ß
32
ß
1/4”
(6,35)
5/16” 3/8”
(7,94) (9,52)
1/2”
(12,70)
5/8”
(15,88)
3/4”
(19,05)
7/8”
(22,22)
31
31
31
31
34
41
48
49
51
64
72
80
88
90
95
114
31
31
31
34
49
80
88
CONTROFORME
COUNTERFORMERS
CONTRAFORMAS
10 - 12
14 - 17
18 - 22
16
20
26
32
30

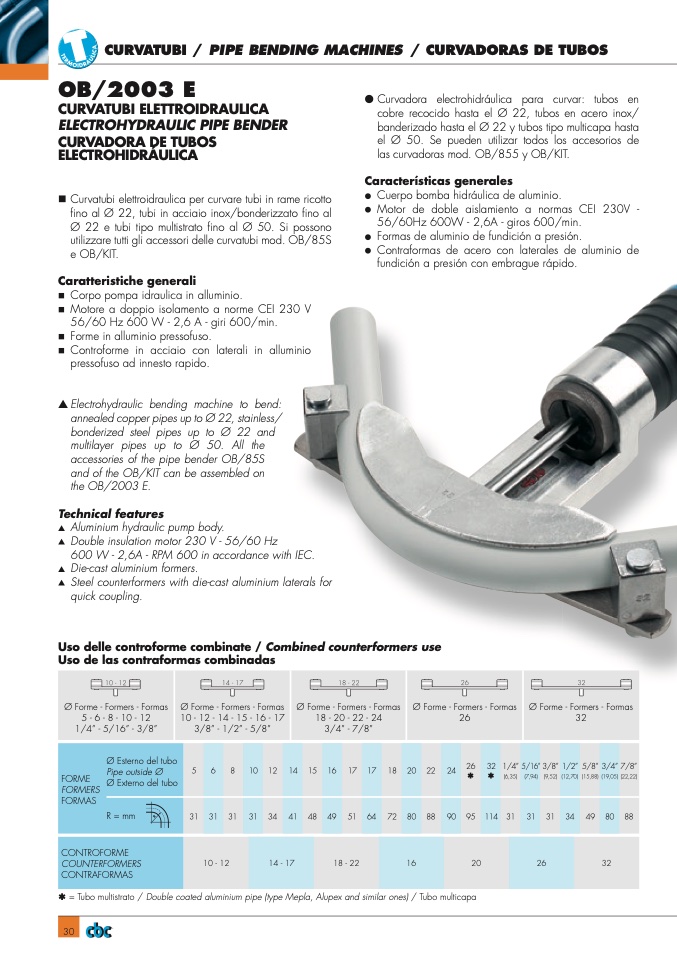

CURVATUBI / PIPE BENDING MACHINES / CURVADORAS DE TUBOS
OB/2003 E
CURVATUBI ELETTROIDRAULICA
ELECTROHYDRAULIC PIPE BENDER
CURVADORA DE TUBOS
ELECTROHIDRÁULICA
n Curvatubi elettroidraulica per curvare tubi in rame ricotto
fino al Ø 22, tubi in acciaio inox/bonderizzato fino al
Ø 22 e tubi tipo multistrato fino al Ø 50. Si possono
utilizzare tutti gli accessori delle curvatubi mod. OB/85S
e OB/KIT.
Caratteristiche generali
n
Corpo pompa idraulica in alluminio.
n
Motore a doppio isolamento a norme CEI 230 V
56/60 Hz 600 W - 2,6 A - giri 600/min.
n
Forme in alluminio pressofuso.
n
Controforme in acciaio con laterali in alluminio
pressofuso ad innesto rapido.
▲
Electrohydraulic bending machine to bend:
annealed copper pipes up to Ø 22, stainless/
bonderized steel pipes up to Ø 22 and
multilayer pipes up to Ø 50. All the
accessories of the pipe bender OB/85S
and of the OB/KIT can be assembled on
the OB/2003 E.
Technical features
▲
Aluminium hydraulic pump body.
▲
Double insulation motor 230 V - 56/60 Hz
600 W - 2,6A - RPM 600 in accordance with IEC.
▲
Die-cast aluminium formers.
▲
Steel counterformers with die-cast aluminium laterals for
quick coupling.
●
Curvadora electrohidráulica para curvar: tubos en
cobre recocido hasta el Ø 22, tubos en acero inox/
banderizado hasta el Ø 22 y tubos tipo multicapa hasta
el Ø 50. Se pueden utilizar todos los accesorios de
las curvadoras mod. OB/855 y OB/KIT.
Características generales
●
Cuerpo bomba hidráulica de aluminio.
●
Motor de doble aislamiento a normas CEI 230V -
56/60Hz 600W - 2,6A - giros 600/min.
●
Formas de aluminio de fundición a presión.
●
Contraformas de acero con laterales de aluminio de
fundición a presión con embrague rápido.
Uso delle controforme combinate / Combined counterformers use
Uso de las contraformas combinadas
ß = Tubo multistrato / Double coated aluminium pipe (type Mepla, Alupex and similar ones) / Tubo multicapa
R
