Ø Forme - Formers - Formas
5 - 6 - 8 - 10 - 12
1/4” - 5/16” - 3/8”
Ø Forme - Formers - Formas
10 - 12 - 14 - 15 - 16 - 17
3/8” - 1/2” - 5/8”
Ø Forme - Formers - Formas
18 - 20 - 22 - 24
3/4” - 7/8”
Ø Forme - Formers - Formas
26
Ø Forme - Formers - Formas
32
Ø Esterno del tubo
FORME
Pipe outside Ø
FORMERS
Ø Externo del tubo
FORMAS
R = mm
5
6
8
10
12
14
15
16
17
17
18
20
22
24
26
ß
32
ß
1/4”
(6,35)
5/16” 3/8”
(7,94) (9,52)
1/2”
(12,70)
5/8”
(15,88)
3/4”
(19,05)
7/8”
(22,22)
31
31
31
31
34
41
48
49
51
64
72
80
88
90
95
114
31
31
31
34
49
80
88
CONTROFORME
COUNTERFORMERS
CONTRAFORMAS
10 - 12
14 - 17
18 - 22
16
20
26
32
26

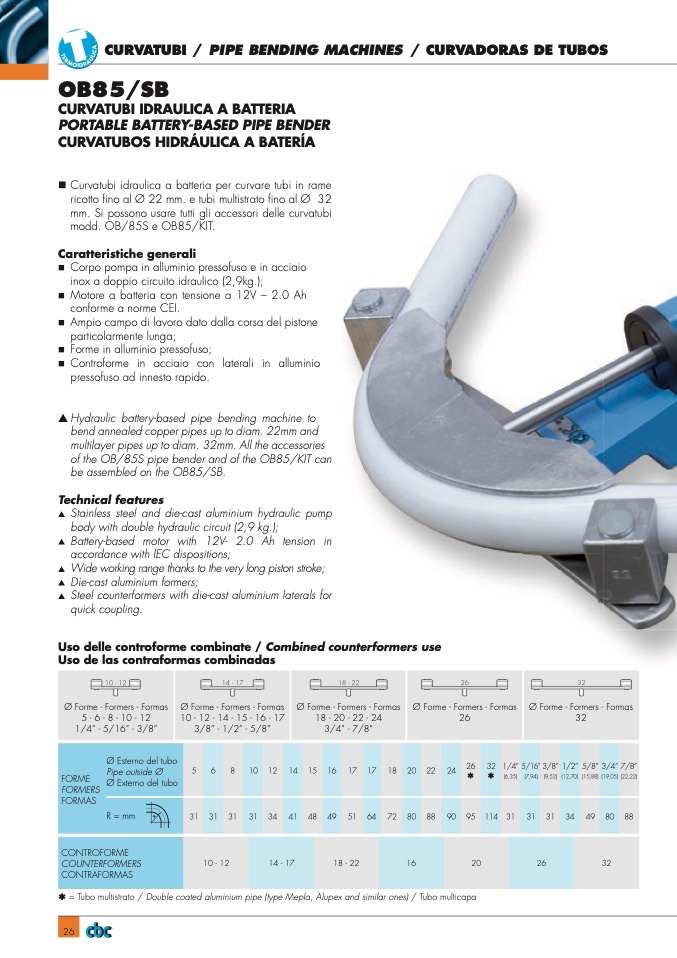

CURVATUBI / PIPE BENDING MACHINES / CURVADORAS DE TUBOS
OB85/SB
CURVATUBI IDRAULICA A BATTERIA
PORTABLE BATTERY-BASED PIPE BENDER
CURVATUBOS HIDRÁULICA A BATERÍA
nCurvatubi idraulica a batteria per curvare tubi in rame
ricotto fino al Ø 22 mm. e tubi multistrato fino al Ø 32
mm. Si possono usare tutti gli accessori delle curvatubi
modd. OB/85S e OB85/KIT.
Caratteristiche generali
n
Corpo pompa in alluminio pressofuso e in acciaio
inox a doppio circuito idraulico (2,9kg.);
n
Motore a batteria con tensione a 12V – 2.0 Ah
conforme a norme CEI.
n
Ampio campo di lavoro dato dalla corsa del pistone
particolarmente lunga;
n
Forme in alluminio pressofuso;
n
Controforme in acciaio con laterali in alluminio
pressofuso ad innesto rapido.
▲
Hydraulic battery-based pipe bending machine to
bend annealed copper pipes up to diam. 22mm and
multilayer pipes up to diam. 32mm. All the accessories
of the OB/85S pipe bender and of the OB85/KIT can
be assembled on the OB85/SB.
Technical features
▲
Stainless steel and die-cast aluminium hydraulic pump
body with double hydraulic circuit (2,9 kg.);
▲
Battery-based motor with 12V- 2.0 Ah tension in
accordance with IEC dispositions;
▲
Wideworkingrangethankstotheverylongpistonstroke;
▲
Die-cast aluminium formers;
▲
Steel counterformers with die-cast aluminium laterals for
quick coupling.
Uso delle controforme combinate / Combined counterformers use
Uso de las contraformas combinadas
ß = Tubo multistrato / Double coated aluminium pipe (type Mepla, Alupex and similar ones) / Tubo multicapa
R
