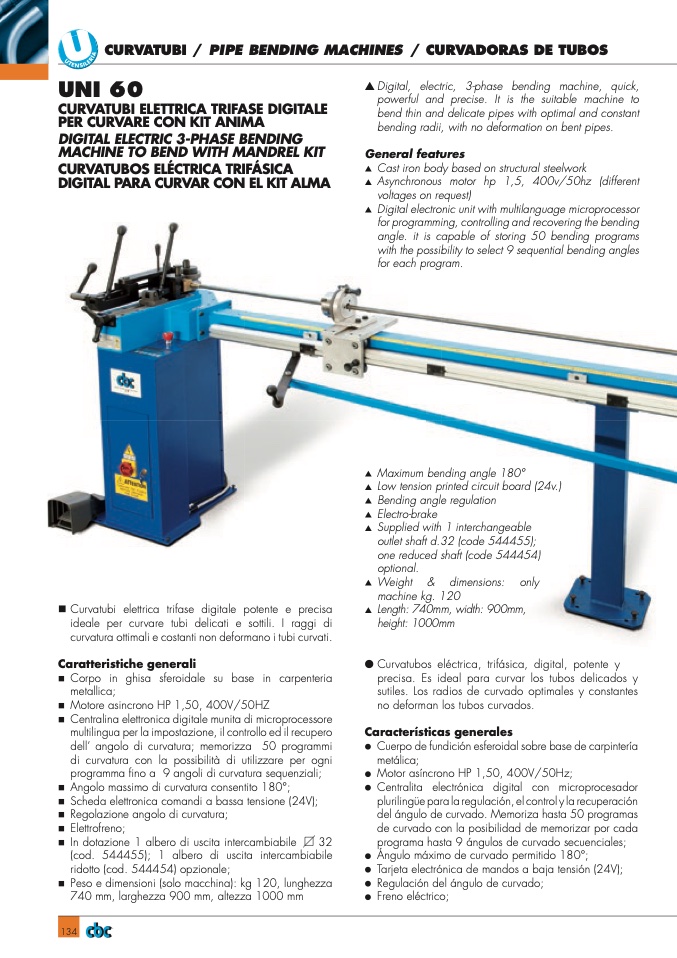

134

CURVATUBI / PIPE BENDING MACHINES / CURVADORAS DE TUBOS

UNI 60

CURVATUBI ELETTRICA TRIFASE DIGITALE

PER CURVARE CON KIT ANIMA

DIGITAL ELECTRIC 3-PHASE BENDING

MACHINE TO BEND WITH MANDREL KIT

CURVATUBOS ELÉCTRICA TRIFÁSICA

DIGITAL PARA CURVAR CON EL KIT ALMA

▲

Digital, electric, 3-phase bending machine, quick,

powerful and precise. It is the suitable machine to

bend thin and delicate pipes with optimal and constant

bending radii, with no deformation on bent pipes.

General features

▲

Cast iron body based on structural steelwork

▲

Asynchronous motor hp 1,5, 400v/50hz (different

voltages on request)

▲

Digital electronic unit with multilanguage microprocessor

for programming, controlling and recovering the bending

angle. it is capable of storing 50 bending programs

with the possibility to select 9 sequential bending angles

for each program.

▲

Maximum bending angle 180°

▲

Low tension printed circuit board (24v.)

▲

Bending angle regulation

▲

Electro-brake

▲

Supplied with 1 interchangeable

outlet shaft d.32 (code 544455);

one reduced shaft (code 544454)

optional.

▲

Weight & dimensions: only

machine kg. 120

▲

Length: 740mm, width: 900mm,

height: 1000mm

●

Curvatubos eléctrica, trifásica, digital, potente y

precisa. Es ideal para curvar los tubos delicados y

sutiles. Los radios de curvado optimales y constantes

no deforman los tubos curvados.

Características generales

●

Cuerpo de fundición esferoidal sobre base de carpintería

metálica;

●

Motor asíncrono HP 1,50, 400V/50Hz;

●

Centralita electrónica digital con microprocesador

plurilingüe para la regulación, el control y la recuperación

del ángulo de curvado. Memoriza hasta 50 programas

de curvado con la posibilidad de memorizar por cada

programa hasta 9 ángulos de curvado secuenciales;

●

Ángulo máximo de curvado permitido 180°;

●

Tarjeta electrónica de mandos a baja tensión (24V);

●

Regulación del ángulo de curvado;

●

Freno eléctrico;

nCurvatubi elettrica trifase digitale potente e precisa

ideale per curvare tubi delicati e sottili. I raggi di

curvatura ottimali e costanti non deformano i tubi curvati.

Caratteristiche generali

n

Corpo in ghisa sferoidale su base in carpenteria

metallica;

n

Motore asincrono HP 1,50, 400V/50HZ

n

Centralina elettronica digitale munita di microprocessore

multilingua per la impostazione, il controllo ed il recupero

dell’ angolo di curvatura; memorizza 50 programmi

di curvatura con la possibilità di utilizzare per ogni

programma fino a 9 angoli di curvatura sequenziali;

n

Angolo massimo di curvatura consentito 180°;

n

Scheda elettronica comandi a bassa tensione (24V);

n

Regolazione angolo di curvatura;

n

Elettrofreno;

n

In dotazione 1 albero di uscita intercambiabile

32

(cod. 544455); 1 albero di uscita intercambiabile

ridotto (cod. 544454) opzionale;

n

Peso e dimensioni (solo macchina): kg 120, lunghezza

740 mm, larghezza 900 mm, altezza 1000 mm
