TIPO DI TUBO

TYPE OF PIPE

TIPO DE TUBO

SENZA ANIMA

WITHOUT MANDREL / SIN ALMA

Ø mm

mm

Tubi in rame crudo e ricotto, ottone ricotto

Hard and soft copper pipes, annealed brass pipes

Tubos de cobre crudo y recocido, tubos de latón recocido

60

4

Tubi in acciaio per imp. elettrici / Steel pipes for electrical installations

Tubos de acero para las instalaciones eléctricas

60

2

Tubi in acciaio inox AISI 304/316 / AISI 304/316 stainless steel pipes

Tubos de acero inox AISI 304/316

60

3

Tubi in acciaio bonderizzato ST. 35,4 per impianti oleodinamici / Hydraulic steel tubes ST. 35,4

Tubos de acero bonderizado ST. 35,4 para las instalaciones sistema hidráulico

60

4

Tubi mobilio / Furniture tubes / Tubos mobiliario

60

3

Tubi bollitore FE / FE boiler pipes / Tubos de caldera FE

60

4

Tubi in alluminio / Aluminium pipes / Tubos de aluminio

60

8

Tubi gas UNI 5745 / Gas pipes UNI 5745 / Tubos gas UNI 5745

2"

Standard

Tubo quadro / Square pipe / Tubo cuadrado

50x50

4

Raggi standard / Standard bending radii / Radios standard

3/4 volte Ø / 3D and/y 4D

113

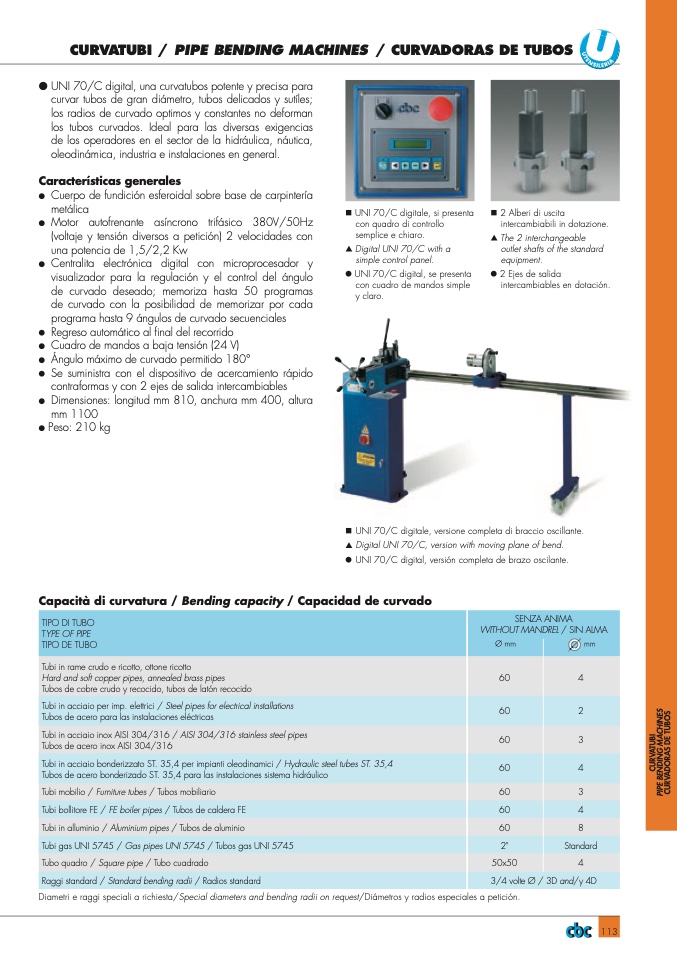

CURVATUBI / PIPE BENDING MACHINES / CURVADORAS DE TUBOS

●

UNI 70/C digital, una curvatubos potente y precisa para

curvar tubos de gran diámetro, tubos delicados y sutíles;

los radios de curvado optimos y constantes no deforman

los tubos curvados. Ideal para las diversas exigencias

de los operadores en el sector de la hidráulica, náutica,

oleodinámica, industria e instalaciones en general.

Características generales

●

Cuerpo de fundici

ón esferoidal sobre base de carpintería

metálica

●

Motor autofrenante asíncrono trifásico 380V/50Hz

(voltaje y tensión diversos a petición) 2 velocidades con

una potencia de 1,5/2,2 Kw

●

Centralita electrónica digital con microprocesador y

visualizador para la regulación y el control del ángulo

de curvado deseado; memoriza hasta 50 programas

de curvado con la posibilidad de memorizar por cada

programa hasta 9 ángulos de curvado secuenciales

●

Regreso automático al final del recorrido

●

Cuadro de mandos a baja tensión (24 V)

●

Ángulo máximo de curvado permitido 180°

●

Se suministra con el dispositivo de acercamiento rápido

contraformas y con 2 ejes de salida intercambiables

●

Dimensiones: longitud mm 810, anchura mm 400, altura

mm 1100

●

Peso: 210 kg

nUNI 70/C digitale, si presenta

con quadro di controllo

semplice e chiaro.

▲

Digital UNI 70/C with a

simple control panel.

●

UNI 70/C digital, se presenta

con cuadro de mandos simple

y claro.

n2 Alberi di uscita

intercambiabili in dotazione.

▲

The 2 interchangeable

outlet shafts of the standard

equipment.

●

2 Ejes de salida

intercambiables en dotación.

Capacità di curvatura / Bending capacity / Capacidad de curvado

n UNI 70/C digitale, versione completa di braccio oscillante.

▲

Digital UNI 70/C, version with moving plane of bend.

●

UNI 70/C digital, versión completa de brazo oscilante.

Diametri e raggi speciali a richiesta/Special diameters and bending radii on request/Diámetros y radios especiales a petición.
