CURVATUBI / PIPE BENDING MACHINES / CURVADORAS DE TUBOS

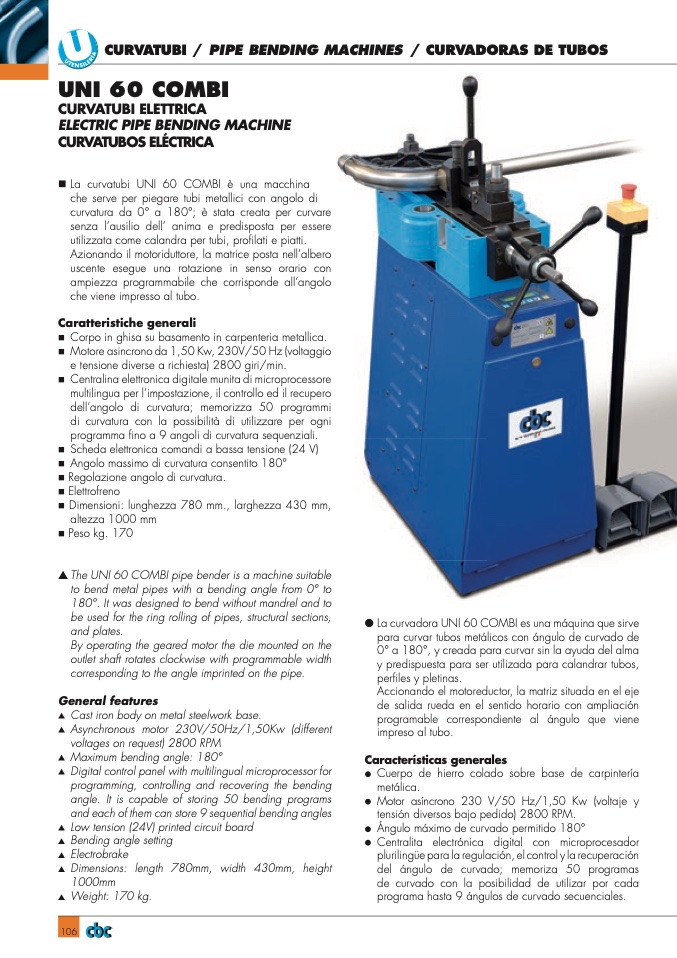

UNI 60 COMBI

CURVATUBI ELETTRICA

ELECTRIC PIPE BENDING MACHINE

CURVATUBOS ELÉCTRICA

nLa curvatubi UNI 60 COMBI è una macchina

che serve per piegare tubi metallici con angolo di

curvatura da 0° a 180°; è stata creata per curvare

senza l’ausilio dell’ anima e predisposta per essere

utilizzata come calandra per tubi, pro

filati e piatti.

Azionando il motoriduttore, la matrice posta nell’albero

uscente esegue una rotazione in senso orario con

ampiezza programmabile che corrisponde all’angolo

che viene impresso al tubo.

Caratteristiche generali

n

Corpo in ghisa su basamento in carpenteria metallica.

n

Motore asincrono da 1,50 Kw, 230V/50 Hz (voltaggio

e tensione diverse a richiesta) 2800 giri/min.

n

Centralina elettronica digitale munita di microprocessore

multilingua per l’impostazione, il controllo ed il recupero

dell’angolo di curvatura; memorizza 50 programmi

di curvatura con la possibilità di utilizzare per ogni

programma fino a 9 angoli di curvatura sequenziali.

n

Scheda elettronica comandi a bassa tensione (24 V)

n

Angolo massimo di curvatura consentito 180°

n

Regolazione angolo di curvatura.

n

Elettrofreno

n

Dimensioni: lunghezza 780 mm., larghezza 430 mm,

altezza 1000 mm

n

Peso kg. 170

▲

The UNI 60 COMBI pipe bender is a machine suitable

to bend metal pipes with a bending angle from 0° to

180°. It was designed to bend without mandrel and to

be used for the ring rolling of pipes, structural sections,

and plates.

By operating the geared motor the die mounted on the

outlet shaft rotates clockwise with programmable width

corresponding to the angle imprinted on the pipe.

General features

▲

Cast iron body on metal steelwork base.

▲

Asynchronous motor 230V/50Hz/1,50Kw (different

voltages on request) 2800 RPM

▲

Maximum bending angle: 180°

▲

Digital control panel with multilingual microprocessor for

programming, controlling and recovering the bending

angle. It is capable of storing 50 bending programs

and each of them can store 9 sequential bending angles

▲

Low tension (24V) printed circuit board

▲

Bending angle setting

▲

Electrobrake

▲

Dimensions: length 780mm, width 430mm, height

1000mm

▲

Weight: 170 kg.

●

La curvadora UNI 60 COMBI es una máquina que sirve

para curvar tubos metálicos con ángulo de curvado de

0° a 180°, y creada para curvar sin la ayuda del alma

y predispuesta para ser utilizada para calandrar tubos,

perfiles y pletinas.

Accionando el motoreductor, la matriz situada en el eje

de salida rueda en el sentido horario con ampliación

programable correspondiente al ángulo que viene

impreso al tubo.

Características generales

●

Cuerpo de hierro colado sobre base de carpintería

metálica.

●

Motor asíncrono 230 V/50 Hz/1,50 Kw (voltaje y

tensión diversos bajo pedido) 2800 RPM.

●

Ángulo máximo de curvado permitido 180°

●

Centralita electrónica digital con microprocesador

plurilingüe para la regulación, el control y la recuperación

del ángulo de curvado; memoriza 50 programas

de curvado con la posibilidad de utilizar por cada

programa hasta 9 ángulos de curvado secuenciales.
