VERSIONE STANDARD

STANDARD VERSION

VERSIÓN STANDARD

CODICE

CODE

CÓDIGO

UNI 60 A elettrica digitale 230V-50Hz con

dispositivo di avvicinamento rapido senza cavalletto.

Electric digital UNI 60 A 230V-50Hz with

quick guide positioning device without stand.

UNI 60 A eléctrica digital 230V-50Hz con

dispositivo de acercamiento rápido sin caballete.

9200345.4

TIPO DI TUBO

TYPE OF PIPE

TIPO DE TUBO

SENZA ANIMA

WITHOUT MANDREL / SIN ALMA

Ø mm

mm

Tubi in rame crudo e ricotto, ottone ricotto

Hard and soft copper pipes, annealed brass pipes

Tubos de cobre crudo y recocido, tubos de latón recocido

54

4

Tubi in acciaio per imp. elettrici / Steel pipes for electrical installations

Tubos de acero para las instalaciones eléctricas

50

2

Tubi in acciaio inox AISI 304/316 / AISI 304/316 stainless steel pipes

Tubos de acero inox AISI 304/316

35

3

Tubi in acciaio bonderizzato ST. 35,4 per impianti oleodinamici / Hydraulic steel tubes ST. 35,4

Tubos de acero bonderizado ST. 35,4 para las instalaciones sistema hidráulico

54

4

Tubi mobilio / Furniture tubes / Tubos mobiliario

54

3

Tubi bollitore FE / FE boiler pipes / Tubos de caldera FE

54

4

Tubi in alluminio / Aluminium pipes / Tubos de aluminio

54

5

Tubi gas UNI 5745 / Gas pipes UNI 5745 / Tubos gas UNI 5745

1"1/2

Standard

Tubo multistrato / Double coated aluminium pipe / Tubo multicapa

63

Standard

Raggi standard / Standard bending radii / Radios standard

3/4 volte Ø / 3D and/y 4D

103

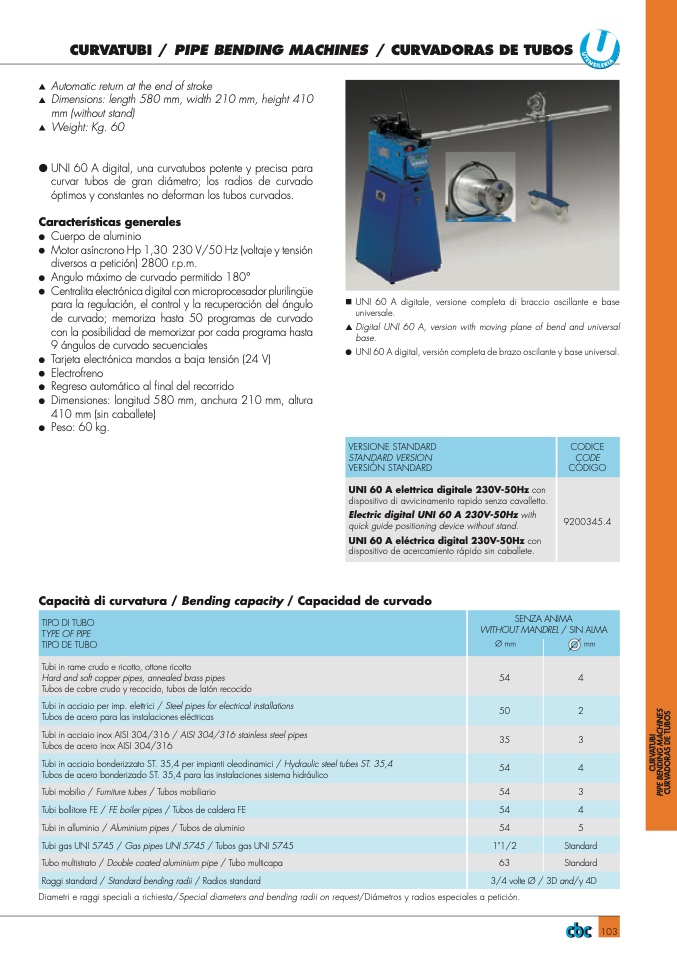

CURVATUBI / PIPE BENDING MACHINES / CURVADORAS DE TUBOS

▲

Automaticreturnattheendofstroke

▲

Dimensions:length580mm,width210mm,height410

mm (without stand)

▲

Weight:Kg.60

●

UNI 60 A digital, una curvatubos potente y precisa para

curvar tubos de gran diámetro; los radios de curvado

óptimos y constantes no deforman los tubos curvados.

Características generales

●

Cuerpo de aluminio

●

Motor asíncrono Hp 1,30 230 V/50 Hz (voltaje y tensión

diversos a petición) 2800 r.p.m.

●

Angulo máximo de curvado permitido 180°

●

Centralita electrónica digital con microprocesador plurilingüe

para la regulación, el control y la recuperación del ángulo

de curvado; memoriza hasta 50 programas de curvado

con la posibilidad de memorizar por cada programa hasta

9 ángulos de curvado secuenciales

●

Tarjeta electrónica mandos a baja tensión (24 V)

●

Electrofreno

●

Regreso automático al final del recorrido

●

Dimensiones: longitud 580 mm, anchura 210 mm, altura

410 mm (sin caballete)

●

Peso: 60 kg.

nUNI 60 A digitale, versione completa di braccio oscillante e base

universale.

▲

Digital UNI 60 A, version with moving plane of bend and universal

base.

●

UNI 60 A digital, versión completa de brazo oscilante y base universal.

Capacità di curvatura / Bending capacity / Capacidad de curvado

Diametri e raggi speciali a richiesta/Special diameters and bending radii on request/Diámetros y radios especiales a petición.
