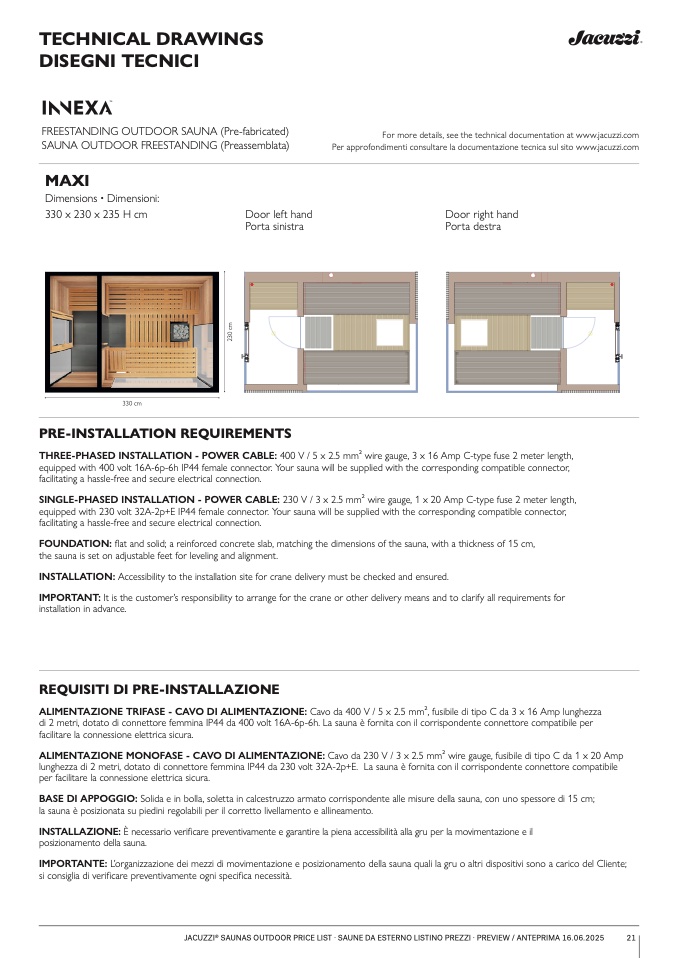

TECHNICAL DRAWING
S
DISEGNI TECNIC
I
FREESTANDING OUTDOOR SAUNA (Pre-fabricated
)
SAUNA OUTDOOR FREESTANDING (Preassemblata)
For more details, see the technical documentation at www.jacuzzi.co
m
Per approfondimenti consultare la documentazione tecnica sul sito www.jacuzzi.com
MAX
I
Dimensions · Dimensioni
:
330 x 230 x 235 H cm
Door left hand
Porta sinistr
a
Door right hand
Porta destr
a
330
330
2
3
0
c
m
2
3
0
2
3
0
330 cm
PRE-INSTALLATION REQUIREMENT
S
THREE-PHASED INSTALLATION - POWER CABLE: 400 V / 5 x 2.5 mm² wire gauge, 3 x 16 Amp C-type fuse 2 meter length,
equipped with 400 volt 16A-6p-6h IP44 female connector. Your sauna will be supplied with the corresponding compatible connector
,
facilitating a hassle-free and secure electrical connection
.
SINGLE-PHASED INSTALLATION - POWER CABLE: 230 V / 3 x 2.5 mm² wire gauge, 1 x 20 Amp C-type fuse 2 meter length
,
equipped with 230 volt 32A-2p+E IP44 female connector. Your sauna will be supplied with the corresponding compatible connector,
facilitating a hassle-free and secure electrical connection
.
FOUNDATION:
flat and solid; a reinforced concrete slab, matching the dimensions of the sauna, with a thickness of 15 cm
,
the sauna is set on adjustable feet for leveling and alignment
.
INSTALLATION: Accessibility to the installation site for crane delivery must be checked and ensured.
IMPORTANT: It is the customer’s responsibility to arrange for the crane or other delivery means and to clarify all requirements for
installation in advance
.
REQUISITI DI PRE-INSTALLAZION
E
ALIMENTAZIONE TRIFASE - CAVO DI ALIMENTAZIONE: Cavo da 400 V / 5 x 2.5 mm², fusibile di tipo C da 3 x 16 Amp lunghezza
di 2 metri, dotato di connettore femmina IP44 da 400 volt 16A-6p-6h. La sauna è fornita con il corrispondente connettore compatibile per
facilitare la connessione elettrica sicura
.
ALIMENTAZIONE MONOFASE - CAVO DI ALIMENTAZIONE: Cavo da 230 V / 3 x 2.5 mm² wire gauge, fusibile di tipo C da 1 x 20 Am
p
lunghezza di 2 metri, dotato di connettore femmina IP44 da 230 volt 32A-2p+E. La sauna è fornita con il corrispondente connettore compatibil
e
per facilitare la connessione elettrica sicura
.
BASE DI APPOGGIO: Solida e in bolla, soletta in calcestruzzo armato corrispondente alle misure della sauna, con uno spessore di 15 cm;
la sauna è posizionata su piedini regolabili per il corretto livellamento e allineamento
.
INSTALLAZIONE: È necessario veri
ficare preventivamente e garantire la piena accessibilità alla gru per la movimentazione e i
l
posizionamento della sauna
.
IMPORTANTE: L’organizzazione dei mezzi di movimentazione e posizionamento della sauna quali la gru o altri dispositivi sono a carico del Cliente
;
si consiglia di veri
ficare preventivamente ogni speci
fica necessità.
