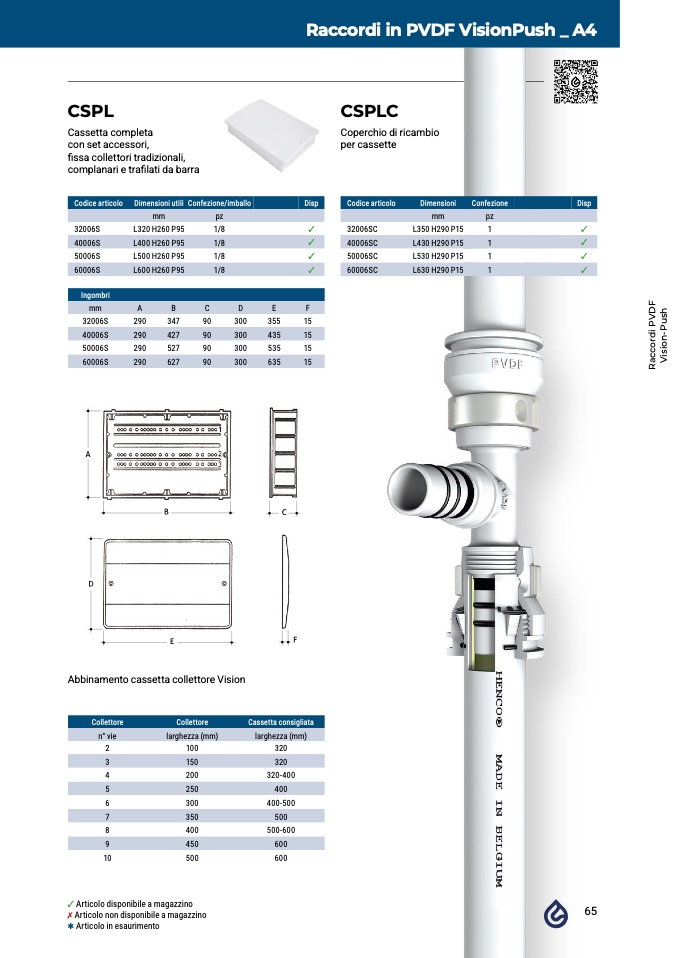

Raccordi in PVDF VisionPush _ A

4

CSPL

Cassetta complet

a

con set accessori

,

fissa collettori tradizionali

,

complanari e trafilati da barr

a

CSPL

C

Coperchio di ricambi

o

per cassett

e

Codice articolo Dimensioni utili Confezione/imballo

mm

pz

32006S

L320 H260 P95

1/8

✓

40006S

L400 H260 P95

1/8

✓

50006S

L500 H260 P95

1/8

✓

60006S

L600 H260 P95

1/8

✓

Ingombr

i

mm

A

B

C

D

E

F

32006S

290

347

90

300

355

15

40006S

290

427

90

300

435

15

50006S

290

527

90

300

535

15

60006S

290

627

90

300

635

1

5

Dis

p

Codice articolo

Dimensioni

Confezione

Dis

p

mm

pz

32006SC

L350 H290 P15

1

✓

40006SC

L430 H290 P15

1

✓

50006SC

L530 H290 P15

1

✓

60006SC

L630 H290 P15

1

✓

D

A

D

B E

C

F

E

C

F

D

E

C

F

E

C

F

Abbinamento cassetta collettore Vision

Collettore

Collettore

Cassetta consigliat

a

n° vie

larghezza (mm)

larghezza (mm)

2

100

320

3

150

320

4

200

320-400

5

250

40

0

6

300

400-50

0

7

350

500

8

400

500-60

0

9

450

600

10

500

600

✓ Articolo disponibile a magazzino

✗ Articolo non disponibile a magazzin

o

✱ Articolo in esaurimento
