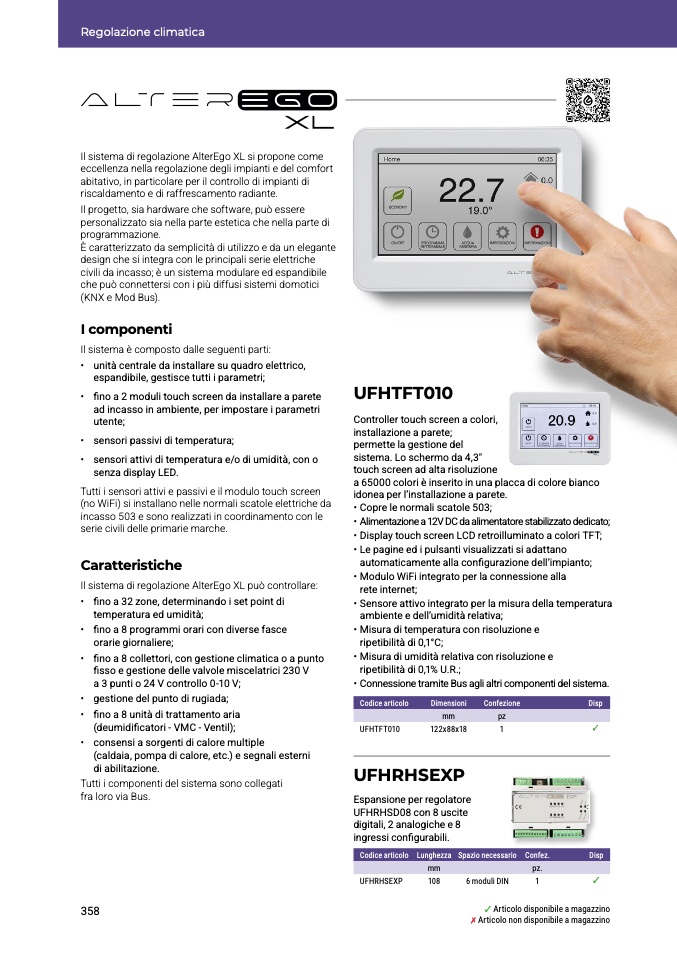

Regolazione climatica
Il sistema di regolazione AlterEgo XL si propone come
eccellenza nella regolazione degli impianti e del comfort
abitativo, in particolare per il controllo di impianti d
i
riscalda
mento
e di raffrescamento radiante
.
Il progetto, sia hardware che software, può essere
per
sona
lizzato sia nella parte estetica che nella parte di
programmazione.
È caratterizzato da semplicità di utilizzo e da un elegant
e
design che si integra con le principali serie elettriche
civili da incasso; è un sistema modulare ed espandibile
che può connettersi con i più diffusi sistemi domotic
i
(KNX e Mod Bus).
I componenti
Il sistema è composto dalle seguenti parti:
•
unità centrale da installare su quadro elettrico
,
espandibile, gestisce tutti i parametri
;
•
fino a 2 moduli touch screen da installare a paret
e
ad incasso in ambiente, per impostare i parametr
i
utente
;
•
sensori passivi di temperatura;
•
sensori attivi di temperatura e/o di umidità, con o
senza display LED
.
Tutti i sensori attivi e passivi e il modulo touch scree
n
(no WiFi) si installano nelle normali scatole elettriche da
incasso 503 e sono realizzati in coordinamento con le
serie civili delle primarie marche.
Caratteristich
e
Il sistema di regolazione AlterEgo XL può controllare
:
•
fino a 32 zone, determinando i set point di
temperatura ed umidità
;
•
fino a 8 programmi orari con diverse fasce
orarie giornaliere;
•
fino a 8 collettori, con gestione climatica o a punt
o
fisso e gestione delle valvole miscelatrici 230 V
a 3 punti o 24 V controllo 0-10 V;
•
gestione del punto di rugiada;
•
fino a 8 unità di trattamento aria
(deumidi
ficatori - VMC - Ventil);
•
consensi a sorgenti di calore multipl
e
(caldaia, pompa di calore, etc.) e segnali estern
i
di abilitazione
.
Tutti i componenti del sistema sono collegati
fra loro via Bus.
358
UFHTFT01
0
Controller touch screen a colori
,
installazione a parete
;
permette la gestione de
l
sistema. Lo schermo da 4,3
"
touch screen ad alta risoluzion
e
a 65000 colori è inserito in una placca di colore bianc
o
idonea per l’installazione a parete
.
• Copre le normali scatole 503;
• Alimentazione a 12V DC da alimentatore stabilizzato dedicato;
• Display touch screen LCD retroilluminato a colori TFT;
• Le pagine ed i pulsanti visualizzati si adattano
automaticamente alla configurazione dell’impianto;
• Modulo WiFi integrato per la connessione alla
rete internet;
• Sensore attivo integrato per la misura della temperatura
ambiente e dell’umidità relativa;
• Misura di temperatura con risoluzione e
ripetibilità di 0,1°C;
• Misura di umidità relativa con risoluzione e
ripetibilità di 0,1% U.R.;
• Connessione tramite Bus agli altri componenti del sistema.
Codice articolo
Dimensioni
Confezione
Disp
mm
pz
UFHTFT010
122x88x18
1
✓
UFHRHSEX
P
Espansione per regolatore
UFHRHSD08 con 8 uscit
e
digitali, 2 analogiche e
8
ingressi con
figurabili
.
Codice articolo Lunghezza Spazio necessario Confez.
Disp
mm
pz.
UFHRHSEXP
108
6 moduli DIN
1
✓
✓ Articolo disponibile a magazzin
o
✗ Articolo non disponibile a magazzino
