Unità con recupero di calor

e

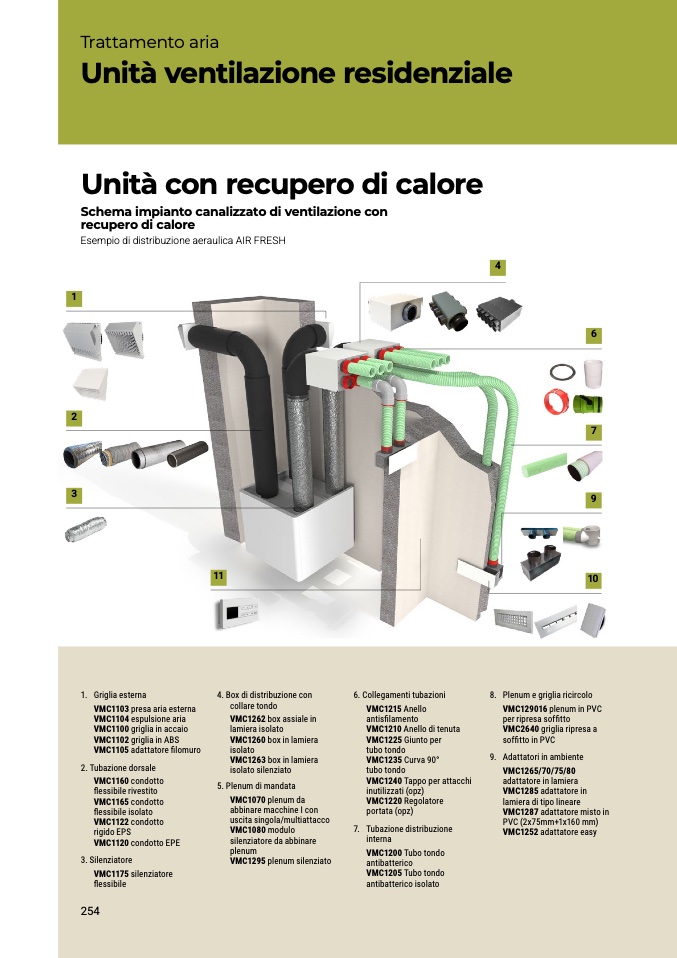

Schema impianto canalizzato di ventilazione con

recupero di calore

Esempio di distribuzione aeraulica AIR FRESH

4

1

6

2

7

3

9

1

1

10

1. Griglia estern

a

VMC1103 presa aria esterna

VMC1104 espulsione aria

VMC1100 griglia in accaio

VMC1102 griglia in ABS

VMC1105 adattatore

filomur

o

2. Tubazione dorsal

e

VMC1160 condott

o

flessibile rivestito

VMC1165 condott

o

flessibile isolato

VMC1122 condott

o

rigido EP

S

VMC1120 condotto EP

E

3. Silenziator

e

VMC1175 silenziatore

flessibile

254

4. Box di distribuzione con

collare tondo

VMC1262 box assiale in

lamiera isolato

VMC1260 box in lamiera

isolato

VMC1263 box in lamiera

isolato silenziat

o

5. Plenum di mandat

a

VMC1070 plenum d

a

abbinare macchine I con

uscita singola/multiattacco

VMC1080 modulo

silenziatore da abbinar

e

plenum

VMC1295 plenum silenziato

6. Collegamenti tubazioni

VMC1215 Anello

antisfilamento

VMC1210 Anello di tenuta

VMC1225 Giunto per

tubo tondo

VMC1235 Curva 90°

tubo tondo

VMC1240 Tappo per attacchi

inutilizzati (opz)

VMC1220 Regolatore

portata (opz)

7. Tubazione distribuzion

e

interna

VMC1200 Tubo tondo

antibatteric

o

VMC1205 Tubo tondo

antibatterico isolato

8. Plenum e griglia ricircolo

VMC129016 plenum in PV

C

per ripresa soffitto

VMC2640 griglia ripresa a

soffitto in PV

C

9. Adattatori in ambient

e

VMC1265/70/75/8

0

adattatore in lamiera

VMC1285 adattatore in

lamiera di tipo lineare

VMC1287 adattatore misto i

n

PVC (2x75mm+1x160 mm

)

VMC1252 adattatore easy
