Climatizzazione radiante
Collettori sintetic
i
I collettori sintetici
La nostra gamma di collettori di distribuzione sintetici è disponibili nella serie
monoblocco e nella serie modulare
.
Peculiarità dei collettori sintetici è il materiale composito, che previene la formazione di
condensa e li rende inattaccabili da corrosione, incrostazioni e agenti chimici
.
Utilizzare collettori sintetici è un ottima soluzione per gli impianti caldo/freddo
.

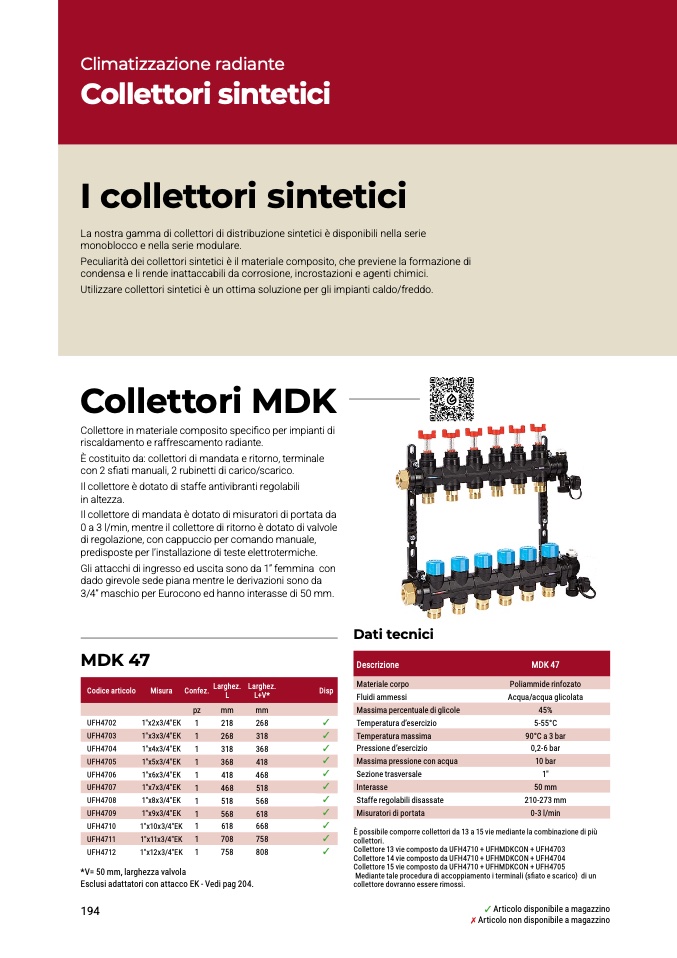

Collettori MD
K
Collettore in materiale composito specifico per impianti d
i
riscaldamento e raffrescamento radiante.
È costituito da: collettori di mandata e ritorno, terminal
e
con 2 sfiati manuali, 2 rubinetti di carico/scarico.
Il collettore è dotato di staffe antivibranti regolabil
i
in altezza
.
Il collettore di mandata è dotato di misuratori di portata d
a
0 a 3 l/min, mentre il collettore di ritorno è dotato di valvole
di regolazione, con cappuccio per comando manuale,
predisposte per l’installazione di teste elettrotermiche
.
Gli attacchi di ingresso ed uscita sono da 1” femmina
con
dado girevole sede piana mentre le derivazioni sono d
a
3/4” maschio per Eurocono ed hanno interasse di 50 mm.
Dati tecnic
i
MDK 47
Codice articolo Misura Confez. Larghez
.
L
Larghez.
L+V*
Disp
pz
mm
m
m
UFH4702
1"x2x3/4"EK 1
218
268
✓
UFH4703
1"x3x3/4"EK 1
268
318
✓
UFH4704
1"x4x3/4"EK 1
318
368
✓
UFH4705
1"x5x3/4"EK 1
368
418
✓
UFH4706
1"x6x3/4"EK 1
418
468
✓
UFH4707
1"x7x3/4"EK 1
468
518
✓
UFH4708
1"x8x3/4"EK 1
518
568
✓
UFH4709
1"x9x3/4"EK 1
568
618
✓
UFH4710
1"x10x3/4"EK 1
618
668
✓
UFH4711
1"x11x3/4"EK 1
708
758
✓
UFH4712
1"x12x3/4"EK 1
758
808
✓
*V= 50 mm, larghezza valvola
Esclusi adattatori con attacco EK - Vedi pag 204
.
Descrizione
MDK 4
7
Materiale corpo
Poliammide rinfozato
Fluidi ammessi
Acqua/acqua glicolata
Massima percentuale di glicole
45%
Temperatura d’esercizio
5-55°
C
Temperatura massima
90°C a 3 bar
Pressione d’esercizio
0,2-6 bar
Massima pressione con acqua
10 ba
r
Sezione trasversale
1"
Interasse
50 m
m
Staffe regolabili disassate
210-273 m
m
Misuratori di portata
0-3 l/min
È possibile comporre collettori da 13 a 15 vie mediante la combinazione di più
collettori.
Collettore 13 vie composto da UFH4710 + UFHMDKCON + UFH4703
Collettore 14 vie composto da UFH4710 + UFHMDKCON + UFH4704
Collettore 15 vie composto da UFH4710 + UFHMDKCON + UFH4705
Mediante tale procedura di accoppiamento i terminali (sfiato e scarico)
collettore dovranno essere rimossi.
di u
n
194
✓ Articolo disponibile a magazzin
o
✗ Articolo non disponibile a magazzino
