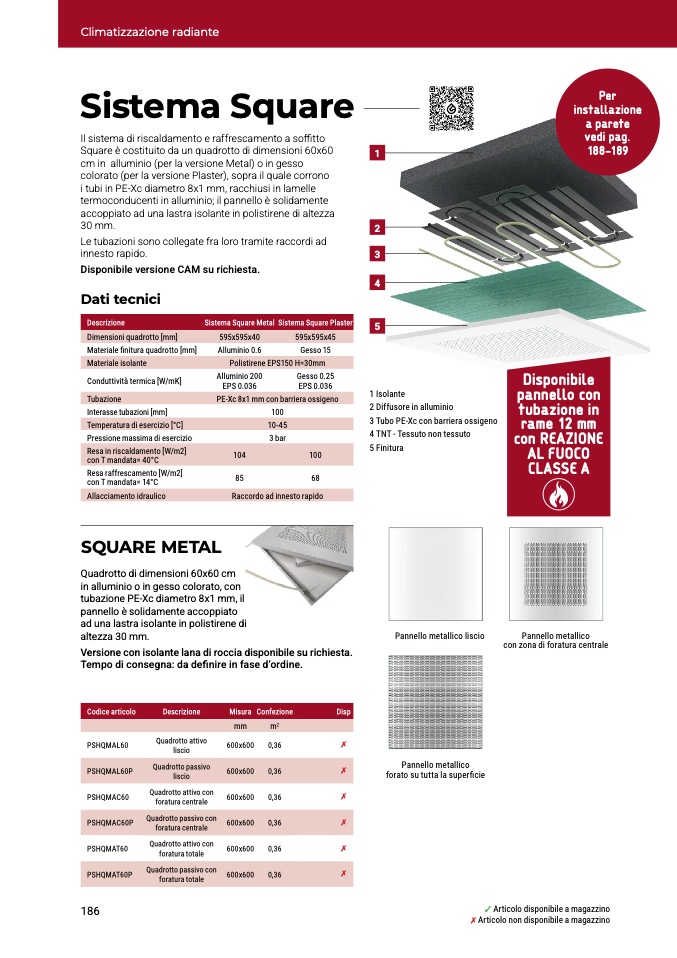

Climatizzazione radiant
e
Sistema Square
Il sistema di riscaldamento e raffrescamento a so
ffitto
Square è costituito da un quadrotto di dimensioni 60x6
0
cm in alluminio (per la versione Metal) o in gesso
colorato (per la versione Plaster), sopra il quale corrono
i tubi in PE-Xc diametro 8x1 mm, racchiusi in lamelle
termoconducenti in alluminio; il pannello è solidament
e
accoppiato ad una lastra isolante in polistirene di altezz
a
30 mm.
Le tubazioni sono collegate fra loro tramite raccordi ad
innesto rapido.
Disponibile versione CAM su richiesta.
Dati tecnic
i
Descrizione
Sistema Square Metal Sistema Square Plaste
r
Dimensioni quadrotto [mm]
595x595x40
595x595x4
5
Materiale
finitura quadrotto [mm]
Alluminio 0.6
Gesso 1
5
Materiale isolante
Polistirene EPS150 H=30m
m
Conduttività termica [W/mK]
Alluminio 20
0
Gesso 0.25
EPS 0.036
EPS 0.03
6
Tubazione
PE-Xc 8x1 mm con barriera ossigen
o
Interasse tubazioni [mm]
100
Temperatura di esercizio [°C]
10-4
5
Pressione massima di esercizio
3 bar
Resa in riscaldamento [W/m2
]
con T mandata= 40°C
104
100
Resa raffrescamento [W/m2]
con T mandata= 14°C
85
6
8
Allacciamento idraulico
Raccordo ad innesto rapid
o
SQUARE METAL
Quadrotto di dimensioni 60x60 cm
in alluminio o in gesso colorato, con
tubazione PE-Xc diametro 8x1 mm, il
pannello è solidamente accoppiat
o
ad una lastra isolante in polistirene di
altezza 30 mm.
Versione con isolante lana di roccia disponibile su richiesta
.
Tempo di consegna: da de
finire in fase d’ordine.
Codice articolo
Descrizione
Misura Confezione
Disp
mm
m
2
PSHQMAL60
Quadrotto attivo
liscio
600x600 0,36
✗
PSHQMAL60P
Quadrotto passivo
liscio
600x600 0,36
✗
PSHQMAC60
Quadrotto attivo con
foratura centrale 600x600 0,36
✗
PSHQMAC60P Quadrotto passivo co
n
foratura centrale 600x600 0,36
✗
PSHQMAT60
Quadrotto attivo con
foratura totale
600x600 0,36
✗
PSHQMAT60P Quadrotto passivo co
n
foratura totale
600x600 0,36
✗
186
1
Per
installazion
e
a paret
e
vedi pag.
188-189
2
3
4
5
1 Isolante
2 Diffusore in allumini
o
3 Tubo PE-Xc con barriera ossigen
o
4 TNT - Tessuto non tessuto
5 Finitura
Disponibile
pannello co
n
tubazione i
n
rame 12 mm
con REAZIONE
AL FUOCO
CLASSE
A
Pannello metallico lisci
o
Pannello metallic
o
con zona di foratura centrale
Pannello metallico
forato su tutta la super
ficie
✓ Articolo disponibile a magazzin
o
✗ Articolo non disponibile a magazzino
