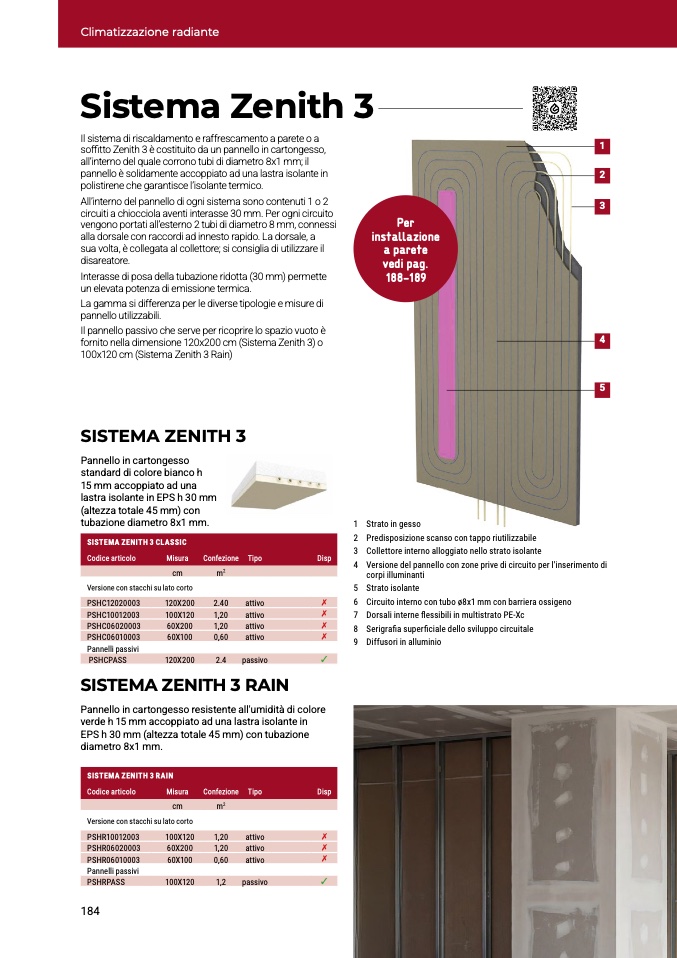

Climatizzazione radiant

e

Sistema Zenith 3

Il sistema di riscaldamento e raffrescamento a parete o

a

soffitto Zenith 3 è costituito da un pannello in cartongesso,

all’interno del quale corrono tubi di diametro 8x1 mm; i

l

pannello è solidamente accoppiato ad una lastra isolante in

polistirene che garantisce l’isolante termico.

All’interno del pannello di ogni sistema sono contenuti 1 o 2

circuiti a chiocciola aventi interasse 30 mm. Per ogni circuito

vengono portati all’esterno 2 tubi di diametro 8 mm, connessi

alla dorsale con raccordi ad innesto rapido. La dorsale,

a

sua volta, è collegata al collettore; si consiglia di utilizzare il

disareatore.

Interasse di posa della tubazione ridotta (30 mm) permette

un elevata potenza di emissione termica

.

La gamma si differenza per le diverse tipologie e misure di

pannello utilizzabili.

Il pannello passivo che serve per ricoprire lo spazio vuoto

è

fornito nella dimensione 120x200 cm (Sistema Zenith 3)

o

100x120 cm (Sistema Zenith 3 Rain

)

1

2

3

Pe

r

installazione

a paret

e

vedi pag

.

188-189

4

5

SISTEMA ZENITH 3

Pannello in cartongess

o

standard di colore bianco

h

15 mm accoppiato ad un

a

lastra isolante in EPS h 30 m

m

(altezza totale 45 mm) co

n

tubazione diametro 8x1 mm.

SISTEMA ZENITH 3 CLASSIC

Codice articolo

Misura

Confezione Tipo

Dis

p

cm

m

2

Versione con stacchi su lato corto

PSHC12020003

120X200

2.40

attivo

✗

PSHC10012003

100X120

1,20

attivo

✗

PSHC06020003

60X200

1,20

attivo

✗

PSHC06010003

60X100

0,60

attivo

✗

1 Strato in gess

o

2 Predisposizione scanso con tappo riutilizzabil

e

3 Collettore interno alloggiato nello strato isolant

e

4 Versione del pannello con zone prive di circuito per l'inserimento d

i

corpi illuminant

i

5 Strato isolant

e

6 Circuito interno con tubo ø8x1 mm con barriera ossigen

o

7 Dorsali interne flessibili in multistrato PE-X

c

8 Serigra

fia super

ficiale dello sviluppo circuitale

9 Diffusori in allumini

o

Pannelli passivi

PSHCPASS

120X200

2.4

passivo

✓

SISTEMA ZENITH 3 RAIN

Pannello in cartongesso resistente all'umidità di color

e

verde h 15 mm accoppiato ad una lastra isolante in

EPS h 30 mm (altezza totale 45 mm) con tubazione

diametro 8x1 mm.

SISTEMA ZENITH 3 RAIN

Codice articolo

Misura

Confezione Tipo

Dis

p

cm

m2

Versione con stacchi su lato corto

PSHR10012003

100X120

1,20

attivo

✗

PSHR06020003

60X200

1,20

attivo

✗

PSHR06010003

60X100

0,60

attivo

✗

Pannelli passivi

PSHRPASS

100X120

1,2

passivo

✓

184
