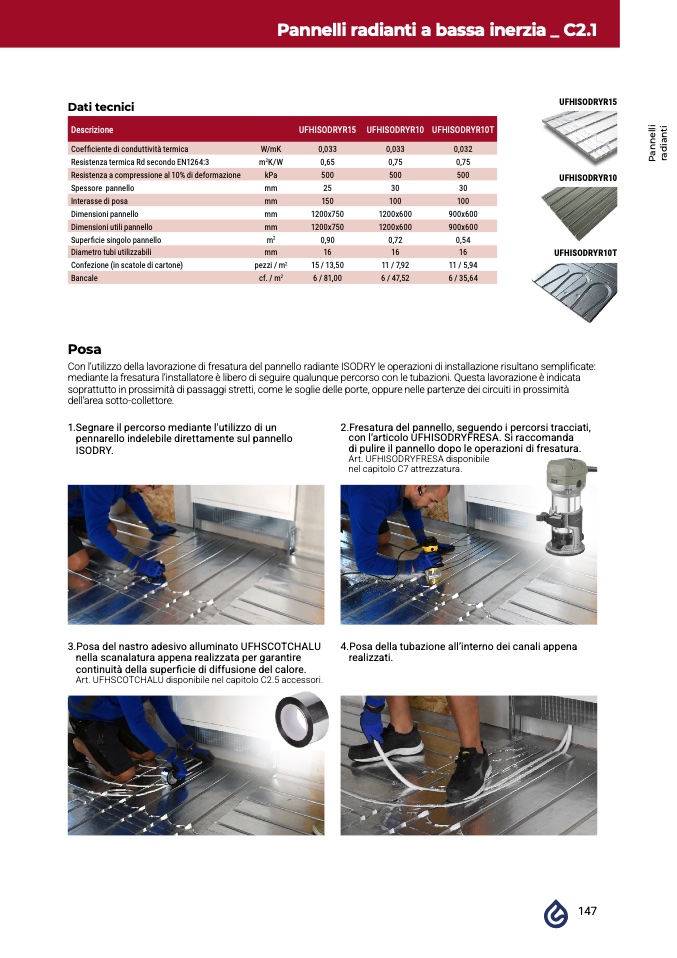

Pannelli radianti a bassa inerzia _ C2.1
UFHISODRYR15
Dati tecnic
i
Descrizione
UFHISODRYR15 UFHISODRYR10 UFHISODRYR10T
Coefficiente di conduttività termica
W/mK
0,033
0,033
0,03
2
Resistenza termica Rd secondo EN1264:3
m2K/W
0,65
0,75
0,75
Resistenza a compressione al 10% di deformazione
kPa
500
500
500
Spessore pannello
mm
25
30
30
Interasse di posa
mm
150
100
10
0
Dimensioni pannello
mm
1200x750
1200x600
900x60
0
Dimensioni utili pannello
mm
1200x750
1200x600
900x60
0
Super
ficie singolo pannello
m2
0,90
0,72
0,5
4
Diametro tubi utilizzabili
mm
16
16
16
Confezione (in scatole di cartone)
pezzi / m2
15 / 13,50
11 / 7,92
11 / 5,94
Bancale
cf. / m2
6 / 81,00
6 / 47,52
6 / 35,64
P
a
n
n
e
l
l
i
r
a
d
i
a
n
t
i
UFHISODRYR1
0
UFHISODRYR10
T
Pos
a
Con l’utilizzo della lavorazione di fresatura del pannello radiante ISODRY le operazioni di installazione risultano sempli
ficate
:
mediante la fresatura l’installatore è libero di seguire qualunque percorso con le tubazioni. Questa lavorazione è indicat
a
soprattutto in prossimità di passaggi stretti, come le soglie delle porte, oppure nelle partenze dei circuiti in prossimit
à
dell’area sotto-collettore
.
1.Segnare il percorso mediante l'utilizzo di u
n
pennarello indelebile direttamente sul pannell
o
ISODRY.
2.Fresatura del pannello, seguendo i percorsi tracciati
,
con l’articolo UFHISODRYFRESA. Si raccomand
a
di pulire il pannello dopo le operazioni di fresatura
.
Art. UFHISODRYFRESA disponibile
nel capitolo C7 attrezzatura
.
3.Posa del nastro adesivo alluminato UFHSCOTCHAL
U
nella scanalatura appena realizzata per garantire
continuità della superficie di diffusione del calore.
Art. UFHSCOTCHALU disponibile nel capitolo C2.5 accessori
.
4.Posa della tubazione all’interno dei canali appena
realizzati.
147
