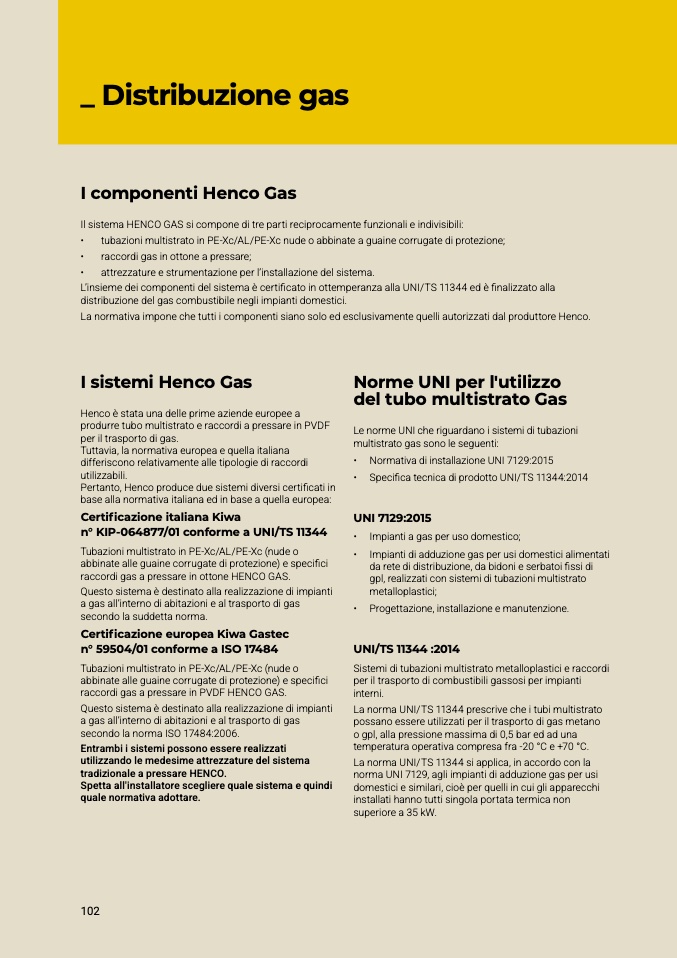

_ Distribuzione gas
I componenti Henco Gas
Il sistema HENCO GAS si compone di tre parti reciprocamente funzionali e indivisibili:
•
•
•
tubazioni multistrato in PE-Xc/AL/PE-Xc nude o abbinate a guaine corrugate di protezione;
raccordi gas in ottone a pressare;
attrezzature e strumentazione per l’installazione del sistema
.
L’insieme dei componenti del sistema è certi
ficato in ottemperanza alla UNI/TS 11344 ed è
finalizzato alla
distribuzione del gas combustibile negli impianti domestici.
La normativa impone che tutti i componenti siano solo ed esclusivamente quelli autorizzati dal produttore Henco
.
I sistemi Henco Gas
Norme UNI per l'utilizzo
del tubo multistrato Ga
s
Henco è stata una delle prime aziende europee a
produrre tubo multistrato e raccordi a pressare in PVDF
per il trasporto di gas.
Tuttavia, la normativa europea e quella italiana
differiscono relativamente alle tipologie di raccordi
utilizzabili.
Pertanto, Henco produce due sistemi diversi certificati i
n
base alla normativa italiana ed in base a quella europea
:
Certificazione italiana Kiwa
n° KIP-064877/01 conforme a UNI/TS 11344
Tubazioni multistrato in PE-Xc/AL/PE-Xc (nude o
abbinate alle guaine corrugate di protezione) e specifici
raccordi gas a pressare in ottone HENCO GAS
.
Questo sistema è destinato alla realizzazione di impianti
a gas all’interno di abitazioni e al trasporto di ga
s
secondo la suddetta norma
.
Certificazione europea Kiwa Gastec
n° 59504/01 conforme a ISO 17484
Tubazioni multistrato in PE-Xc/AL/PE-Xc (nude o
abbinate alle guaine corrugate di protezione) e specifici
raccordi gas a pressare in PVDF HENCO GAS
.
Questo sistema è destinato alla realizzazione di impianti
a gas all’interno di abitazioni e al trasporto di ga
s
secondo la norma ISO 17484:2006
.
Entrambi i sistemi possono essere realizzati
utilizzando le medesime attrezzature del sistem
a
tradizionale a pressare HENCO.
Spetta all'installatore scegliere quale sistema e quindi
quale normativa adottare.
Le norme UNI che riguardano i sistemi di tubazion
i
multistrato gas sono le seguenti:
•
Normativa di installazione UNI 7129:201
5
•
Speci
fica tecnica di prodotto UNI/TS 11344:2014
UNI 7129:201
5
•
•
•
Impianti a gas per uso domestico;
Impianti di adduzione gas per usi domestici alimentati
da rete di distribuzione, da bidoni e serbatoi fissi di
gpl, realizzati con sistemi di tubazioni multistrato
metalloplastici;
Progettazione, installazione e manutenzione.
UNI/TS 11344 :2014
Sistemi di tubazioni multistrato metalloplastici e raccord
i
per il trasporto di combustibili gassosi per impianti
interni.
La norma UNI/TS 11344 prescrive che i tubi multistrat
o
possano essere utilizzati per il trasporto di gas metan
o
o gpl, alla pressione massima di 0,5 bar ed ad un
a
temperatura operativa compresa fra -20 °C e +70 °C.
La norma UNI/TS 11344 si applica, in accordo con la
norma UNI 7129, agli impianti di adduzione gas per usi
domestici e similari, cioè per quelli in cui gli apparecch
i
installati hanno tutti singola portata termica no
n
superiore a 35 kW
.
102
