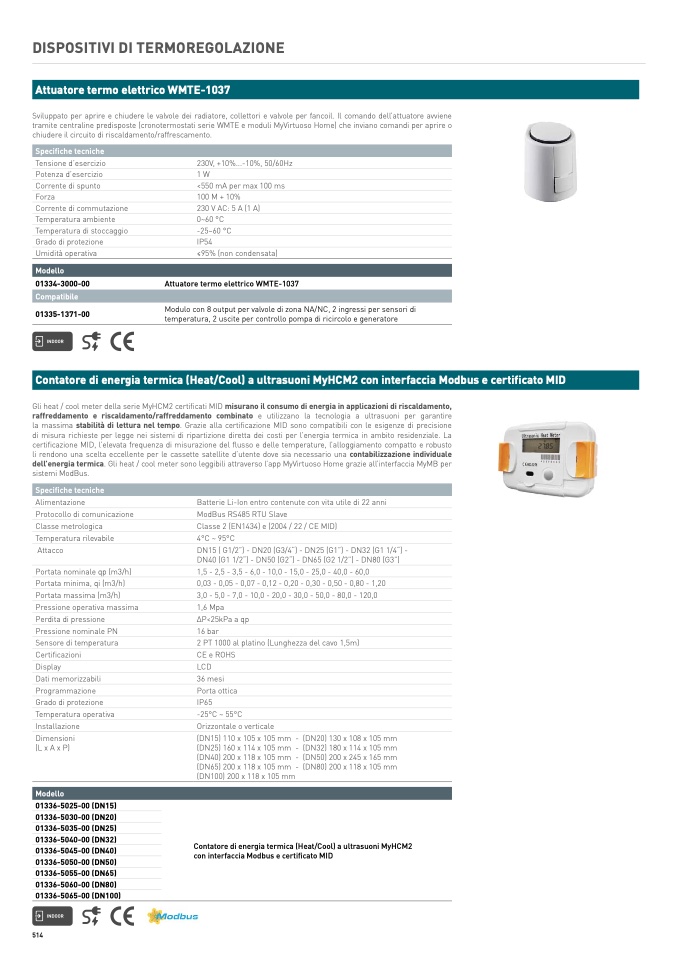

DISPOSITIVI DI TERMOREGOLAZIONE
Attuatore termo elettrico WMTE-1037
Sviluppato per aprire e chiudere le valvole dei radiatore, collettori e valvole per fancoil. Il comando dell’attuatore avvien
e
tramite centraline predisposte (cronotermostati serie WMTE e moduli MyVirtuoso Home) che inviano comandi per aprire
o
chiudere il circuito di riscaldamento/raffrescamento.
Specifiche tecnich
e
Tensione d’esercizio
230V, +10%...-10%, 50/60Hz
Potenza d’esercizio
1 W
Corrente di spunto
<550 mA per max 100 ms
Forza
100 M + 10%
Corrente di commutazione
230 V AC: 5 A (1 A)
Temperatura ambiente
0~60 °C
Temperatura di stoccaggio
-25~60 °
C
Grado di protezione
IP5
4
Umidità operativa
≤95% (non condensata)
Modell
o
01334-3000-00
Attuatore termo elettrico WMTE-103
7
Compatibile
01335-1371-00
Modulo con 8 output per valvole di zona NA/NC, 2 ingressi per sensori di
temperatura, 2 uscite per controllo pompa di ricircolo e generatore
Contatore di energia termica (Heat/Cool) a ultrasuoni MyHCM2 con interfaccia Modbus e certificato MI
D
Gli heat / cool meter della serie MyHCM2 certificati MID misurano il consumo di energia in applicazioni di riscaldamento
,
raffreddamento e riscaldamento/raffreddamento combinato e utilizzano la tecnologia a ultrasuoni per garantire
la massima stabilità di lettura nel tempo. Grazie alla certificazione MID sono compatibili con le esigenze di precisione
di misura richieste per legge nei sistemi di ripartizione diretta dei costi per l’energia termica in ambito residenziale. La
certificazione MID, l’elevata frequenza di misurazione del flusso e delle temperature, l’alloggiamento compatto e robusto
li rendono una scelta eccellente per le cassette satellite d’utente dove sia necessario una contabilizzazione individuale
dell’energia termica. Gli heat / cool meter sono leggibili attraverso l’app MyVirtuoso Home grazie all’interfaccia MyMB per
sistemi ModBus.
Specifiche tecnich
e
Alimentazione
Batterie Li-Ion entro contenute con vita utile di 22 ann
i
Protocollo di comunicazione
ModBus RS485 RTU Slav
e
Classe metrologica
Classe 2 (EN1434) e (2004 / 22 / CE MID)
Temperatura rilevabile
4°C ~ 95°C
Attacco
DN15 ( G1/2”) - DN20 (G3/4“) - DN25 (G1”) - DN32 (G1 1/4“) -
DN40 (G1 1/2“) - DN50 (G2“) - DN65 (G2 1/2”) - DN80 (G3”)
Portata nominale qp (m3/h)
1,5 - 2,5 - 3,5 - 6,0 - 10,0 - 15,0 - 25,0 - 40,0 - 60,0
Portata minima, qi (m3/h)
Portata massima (m3/h)
Perdita di pressione
ΔP<25kPa a qp
3,0 - 5,0 - 7,0 - 10,0 - 20,0 - 30,0 - 50,0 - 80,0 - 120,0
Pressione operativa massima
1,6 Mp
a
Pressione nominale PN
16 bar
2 PT 1000 al platino (Lunghezza del cavo 1,5m
)
Certificazioni
CE e ROHS
Display
LCD
Dati memorizzabili
36 mesi
0,03 - 0,05 - 0,07 - 0,12 - 0,20 - 0,30 - 0,50 - 0,80 - 1,20
Sensore di temperatura
(DN15) 110 x 105 x 105 mm - (DN20) 130 x 108 x 105 m
m
(DN25) 160 x 114 x 105 mm - (DN32) 180 x 114 x 105 m
m
(DN40) 200 x 118 x 105 mm - (DN50) 200 x 245 x 165 m
m
(DN65) 200 x 118 x 105 mm - (DN80) 200 x 118 x 105 m
m
(DN100) 200 x 118 x 105 mm
Programmazione
Porta ottic
a
Grado di protezione
IP6
5
Temperatura operativa
-25°C ~ 55°C
Installazione
Orizzontale o verticale
Dimension
i
(L x A x P)
Modell
o
01336-5025-00 (DN15
)
01336-5030-00 (DN20
)
01336-5035-00 (DN25
)
01336-5040-00 (DN32
)
01336-5045-00 (DN40
)
01336-5050-00 (DN50
)
Contatore di energia termica (Heat/Cool) a ultrasuoni MyHCM
2
con interfaccia Modbus e certificato MID
01336-5055-00 (DN65
)
01336-5060-00 (DN80
)
01336-5065-00 (DN100
)
514
