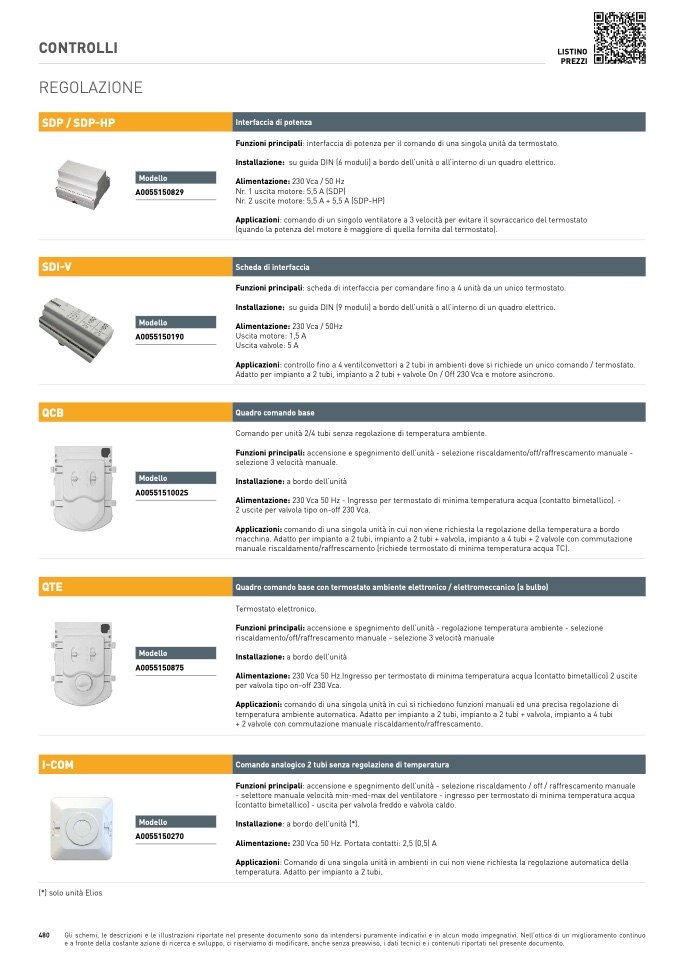

CONTROLL

I

LISTIN

O

PREZZI

REGOLAZION

E

SDP / SDP-HP

Interfaccia di potenza

Modell

o

A005515082

9

Funzioni principali: interfaccia di potenza per il comando di una singola unità da termostato.

Installazione: su guida DIN (6 moduli) a bordo dell’unità o all’interno di un quadro elettrico.

Alimentazione: 230 Vca / 50 Hz

Nr. 1 uscita motore: 5,5 A (SDP

)

Nr. 2 uscite motore: 5,5 A + 5,5 A (SDP-HP)

Applicazioni: comando di un singolo ventilatore a 3 velocità per evitare il sovraccarico del termostat

o

(quando la potenza del motore è maggiore di quella fornita dal termostato).

SDI-V

Scheda di interfaccia

Modell

o

A005515019

0

Funzioni principali: scheda di interfaccia per comandare fino a 4 unità da un unico termostato.

Installazione: su guida DIN (9 moduli) a bordo dell’unità o all’interno di un quadro elettrico.

Alimentazione: 230 Vca / 50H

z

Uscita motore: 1,5 A

Uscita valvole: 5 A

Applicazioni: controllo fino a 4 ventilconvettori a 2 tubi in ambienti dove si richiede un unico comando / termostato.

Adatto per impianto a 2 tubi, impianto a 2 tubi + valvole On / Off 230 Vca e motore asincrono

.

QCB

Quadro comando base

Modell

o

A0055151002S

Comando per unità 2/4 tubi senza regolazione di temperatura ambiente.

Funzioni principali: accensione e spegnimento dell’unità - selezione riscaldamento/off/raffrescamento manuale

-

selezione 3 velocità manuale

.

Installazione: a bordo dell’unità

Alimentazione: 230 Vca 50 Hz - Ingresso per termostato di minima temperatura acqua (contatto bimetallico).

-

2 uscite per valvola tipo on-off 230 Vca

.

Applicazioni: comando di una singola unità in cui non viene richiesta la regolazione della temperatura a bord

o

macchina. Adatto per impianto a 2 tubi, impianto a 2 tubi + valvola, impianto a 4 tubi + 2 valvole con commutazione

manuale riscaldamento/raffrescamento (richiede termostato di minima temperatura acqua TC).

QTE

Quadro comando base con termostato ambiente elettronico / elettromeccanico (a bulbo)

Modell

o

A005515087

5

Termostato elettronico.

Funzioni principali: accensione e spegnimento dell’unità - regolazione temperatura ambiente - selezion

e

riscaldamento/off/raffrescamento manuale - selezione 3 velocità manuale

Installazione: a bordo dell’unità

Alimentazione: 230 Vca 50 Hz.Ingresso per termostato di minima temperatura acqua (contatto bimetallico) 2 uscite

per valvola tipo on-off 230 Vca.

Applicazioni: comando di una singola unità in cui si richiedono funzioni manuali ed una precisa regolazione di

temperatura ambiente automatica. Adatto per impianto a 2 tubi, impianto a 2 tubi + valvola, impianto a 4 tubi

+ 2 valvole con commutazione manuale riscaldamento/raffrescamento.

I-COM

Comando analogico 2 tubi senza regolazione di temperatura

Modell

o

A005515027

0

Funzioni principali: accensione e spegnimento dell’unità - selezione riscaldamento / off / raffrescamento manuale

- selettore manuale velocità min-med-max del ventilatore - ingresso per termostato di minima temperatura acqua

(contatto bimetallico) - uscita per valvola freddo e valvola caldo.

Installazione: a bordo dell’unità (*).

Alimentazione: 230 Vca 50 Hz. Portata contatti: 2,5 (0,5) A

Applicazioni: Comando di una singola unità in ambienti in cui non viene richiesta la regolazione automatica della

temperatura. Adatto per impianto a 2 tubi

.

(*) solo unità Elio

s

480

Gli schemi, le descrizioni e le illustrazioni riportate nel presente documento sono da intendersi puramente indicativi e in alcun modo impegnativi. Nell’ottica di un miglioramento continu

o

e a fronte della costante azione di ricerca e sviluppo, ci riserviamo di modificare, anche senza preavviso, i dati tecnici e i contenuti riportati nel presente documento.
