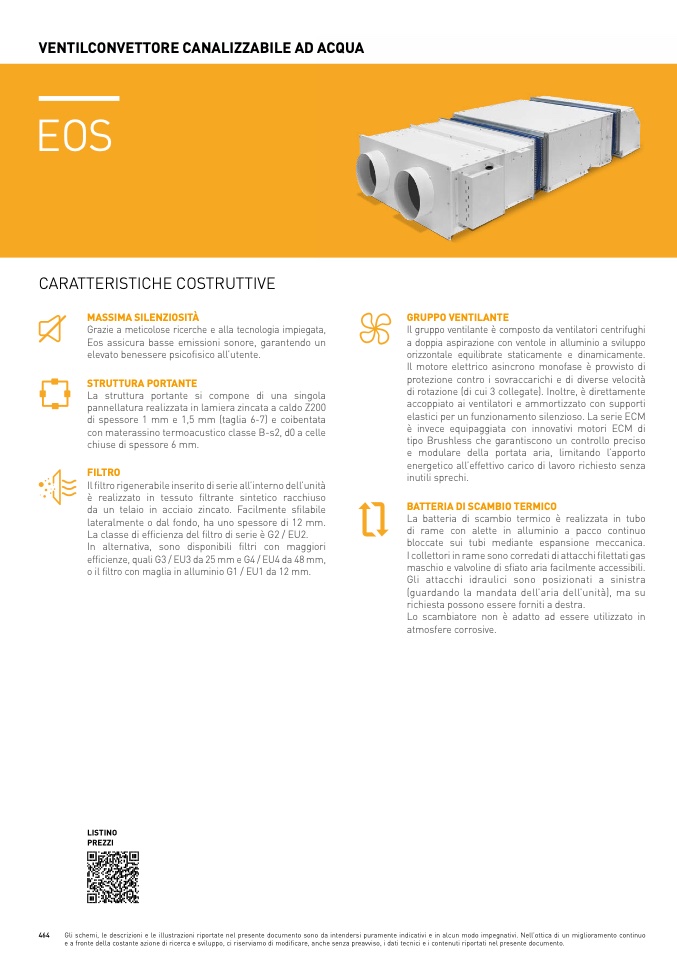

VENTILCONVETTORE CANALIZZABILE AD ACQUA
EO
S
CARATTERISTICHE COSTRUTTIV
E
MASSIMA SILENZIOSITÀ
Grazie a meticolose ricerche e alla tecnologia impiegata
,
Eos assicura basse emissioni sonore, garantendo un
elevato benessere psicofisico all’utente.
STRUTTURA PORTANTE
La struttura portante si compone di una singol
a
pannellatura realizzata in lamiera zincata a caldo Z200
di spessore 1 mm e 1,5 mm (taglia 6-7) e coibentat
a
con materassino termoacustico classe B-s2, d0 a celle
chiuse di spessore 6 mm.
FILTR
O
Il filtro rigenerabile inserito di serie all’interno dell’unità
è realizzato in tessuto filtrante sintetico racchius
o
da un telaio in acciaio zincato. Facilmente sfilabil
e
lateralmente o dal fondo, ha uno spessore di 12 mm
.
La classe di efficienza del filtro di serie è G2 / EU2
.
In alternativa, sono disponibili filtri con maggior
i
efficienze, quali G3 / EU3 da 25 mm e G4 / EU4 da 48 mm,
o il filtro con maglia in alluminio G1 / EU1 da 12 mm.
GRUPPO VENTILANT
E
Il gruppo ventilante è composto da ventilatori centrifugh
i
a doppia aspirazione con ventole in alluminio a sviluppo
orizzontale equilibrate staticamente e dinamicamente
.
Il motore elettrico asincrono monofase è provvisto d
i
protezione contro i sovraccarichi e di diverse velocità
di rotazione (di cui 3 collegate). Inoltre, è direttament
e
accoppiato ai ventilatori e ammortizzato con support
i
elastici per un funzionamento silenzioso. La serie EC
M
è invece equipaggiata con innovativi motori ECM di
tipo Brushless che garantiscono un controllo preciso
e modulare della portata aria, limitando l’apport
o
energetico all’effettivo carico di lavoro richiesto senz
a
inutili sprechi.
BATTERIA DI SCAMBIO TERMIC
O
La batteria di scambio termico è realizzata in tubo
di rame con alette in alluminio a pacco continu
o
bloccate sui tubi mediante espansione meccanica
.
I collettori in rame sono corredati di attacchi filettati gas
maschio e valvoline di sfiato aria facilmente accessibili.
Gli attacchi idraulici sono posizionati a sinistra
(guardando la mandata dell’aria dell’unità), ma su
richiesta possono essere forniti a destra.
Lo scambiatore non è adatto ad essere utilizzato i
n
atmosfere corrosive
.
LISTINO
PREZZ
I
464
Gli schemi, le descrizioni e le illustrazioni riportate nel presente documento sono da intendersi puramente indicativi e in alcun modo impegnativi. Nell’ottica di un miglioramento continu
o
e a fronte della costante azione di ricerca e sviluppo, ci riserviamo di modificare, anche senza preavviso, i dati tecnici e i contenuti riportati nel presente documento.
