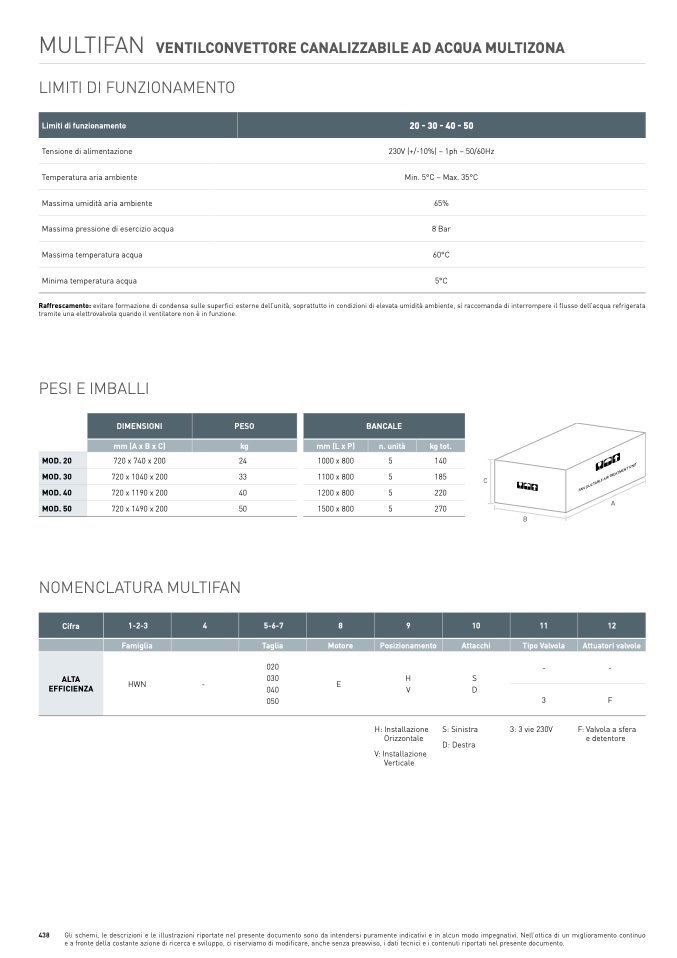

MULTIFAN

VENTILCONVETTORE CANALIZZABILE AD ACQUA MULTIZONA

LIMITI DI FUNZIONAMENTO

Limiti di funzionamento

Tensione di alimentazione

20 - 30 - 40 - 5

0

230V (+/-10%) – 1ph – 50/60Hz

Temperatura aria ambiente

Min. 5°C – Max. 35°C

Massima umidità aria ambiente

65%

Massima pressione di esercizio acqua

8 Bar

Massima temperatura acqua

60°C

Minima temperatura acqua

5°

C

Raffrescamento: evitare formazione di condensa sulle superfici esterne dell’unità, soprattutto in condizioni di elevata umidità ambiente, si raccomanda di interrompere il flusso dell’acqua refrigerata

tramite una elettrovalvola quando il ventilatore non è in funzione.

PESI E IMBALL

I

DIMENSIONI

PESO

BANCALE

mm (A x B x C)

kg

mm (L x P)

n. unità

kg tot.

MOD. 20

720 x 740 x 200

24

1000 x 800

5

140

MOD. 30

720 x 1040 x 200

33

1100 x 800

5

185

C

MOD. 40

720 x 1190 x 200

40

1200 x 800

5

220

F

A

N

DU

CT

AB

L

E

A

IR

TR

EA

T

ME

NT

UN

I

T

A

MOD. 50

720 x 1490 x 200

50

1500 x 800

5

270

B

NOMENCLATURA MULTIFAN

1-2-3

Cifra

4

5-6-7

8

9

10

11

1

2

ALT

A

EFFICIENZA

Famiglia

HWN

-

Taglia

02

0

03

0

04

0

05

0

Motore

E

Posizionamento

H

V

Attacchi

S

D

Tipo Valvola

Attuatori valvol

e

-

-

3

F

H: Installazione

Orizzontale

V: Installazione

Vertical

e

S: Sinistr

a

D: Destra

3: 3 vie 230V

F: Valvola a sfer

a

e detentore
