SPL

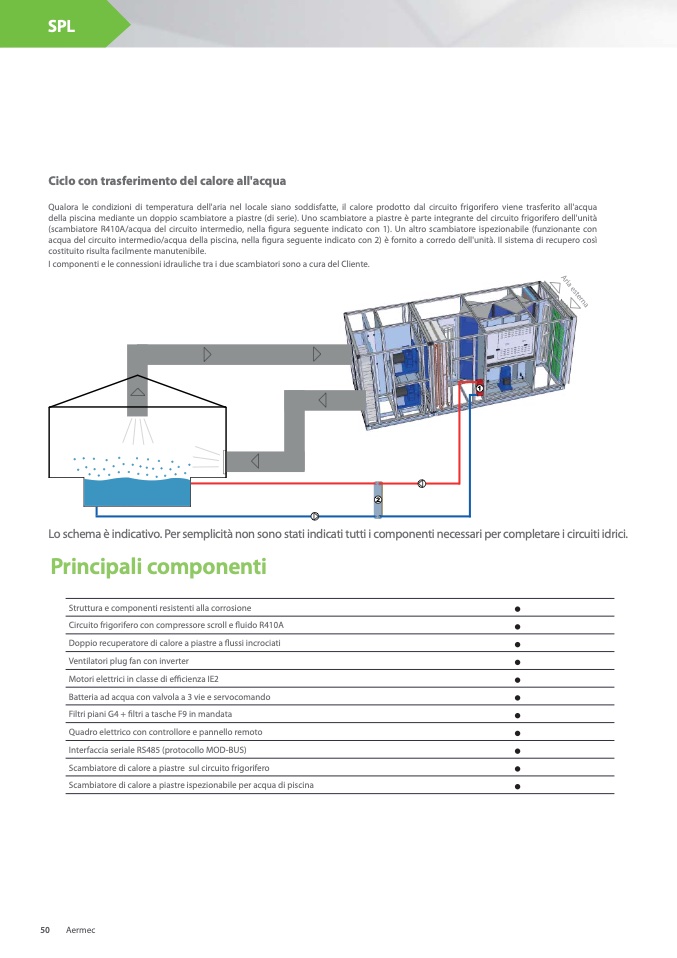

Ciclo con trasferimento del calore all'acqua

Qualora le condizioni di temperatura dell'aria nel locale siano soddisfatte, il calore prodotto dal circuito frigorifero viene trasferito all'acqu

a

della piscina mediante un doppio scambiatore a piastre (di serie). Uno scambiatore a piastre è parte integrante del circuito frigorifero dell'unità

(scambiatore R410A/acqua del circuito intermedio, nella fi gura seguente indicato con 1). Un altro scambiatore ispezionabile (funzionante con

acqua del circuito intermedio/acqua della piscina, nella fi gura seguente indicato con 2) è fornito a corredo dell'unità. Il sistema di recupero così

costituito risulta facilmente manutenibile.

I componenti e le connessioni idrauliche tra i due scambiatori sono a cura del Cliente.

A

r

i

a

e

s

t

e

r

n

a

1

2

Lo schema è indicativo. Per semplicità non sono stati indicati tutti i componenti necessari per completare i circuiti idrici

.

Principali componenti

Struttura e componenti resistenti alla corrosion

e

Circuito frigorifero con compressore scroll e

fl uido R410A

Doppio recuperatore di calore a piastre a fl ussi incrociati

Ventilatori plug fan con inverte

r

Motori elettrici in classe di e

ffi cienza IE

2

Batteria ad acqua con valvola a 3 vie e servocomando

Filtri piani G4 +

fi ltri a tasche F9 in mandat

a

Quadro elettrico con controllore e pannello remot

o

Interfaccia seriale RS485 (protocollo MOD-BUS)

Scambiatore di calore a piastre sul circuito frigorifer

o

Scambiatore di calore a piastre ispezionabile per acqua di piscin

a

50

Aermec
