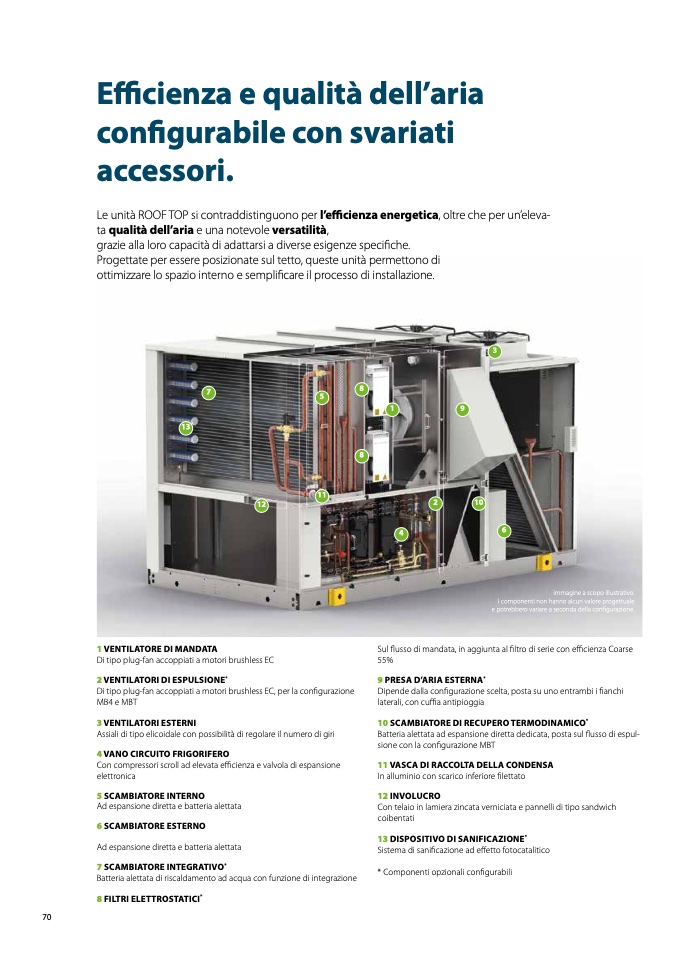

1 VENTILATORE DI MANDATA
Di tipo plug-fan accoppiati a motori brushless EC
2 VENTILATORI DI ESPULSIONE
*
Di tipo plug-fan accoppiati a motori brushless EC, per la configurazion
e
MB4 e MBT
3 VENTILATORI ESTERN
I
Assiali di tipo elicoidale con possibilità di regolare il numero di giri
4 VANO CIRCUITO FRIGORIFERO
Con compressori scroll ad elevata efficienza e valvola di espansion
e
elettronica
5 SCAMBIATORE INTERN
O
Ad espansione diretta e batteria alettata
6 SCAMBIATORE ESTERNO
Ad espansione diretta e batteria alettata
7 SCAMBIATORE INTEGRATIVO
*
Batteria alettata di riscaldamento ad acqua con funzione di integrazion
e
8 FILTRI ELETTROSTATICI*
Sul
flusso di mandata, in aggiunta al
filtro di serie con efficienza Coarse
55
%
9 PRESA D’ARIA ESTERNA
*
Dipende dalla con
figurazione scelta, posta su uno entrambi i fianchi
laterali, con cuffia antipioggi
a
10 SCAMBIATORE DI RECUPERO TERMODINAMICO
*
Batteria alettata ad espansione diretta dedicata, posta sul
flusso di espul-
sione con la con
figurazione MBT
11 VASCA DI RACCOLTA DELLA CONDENSA
In alluminio con scarico inferiore filettato
12 INVOLUCRO
Con telaio in lamiera zincata verniciata e pannelli di tipo sandwic
h
coibentati
13 DISPOSITIVO DI SANIFICAZIONE*
Sistema di sani
ficazione ad effetto fotocatalitico
* Componenti opzionali con
figurabili
