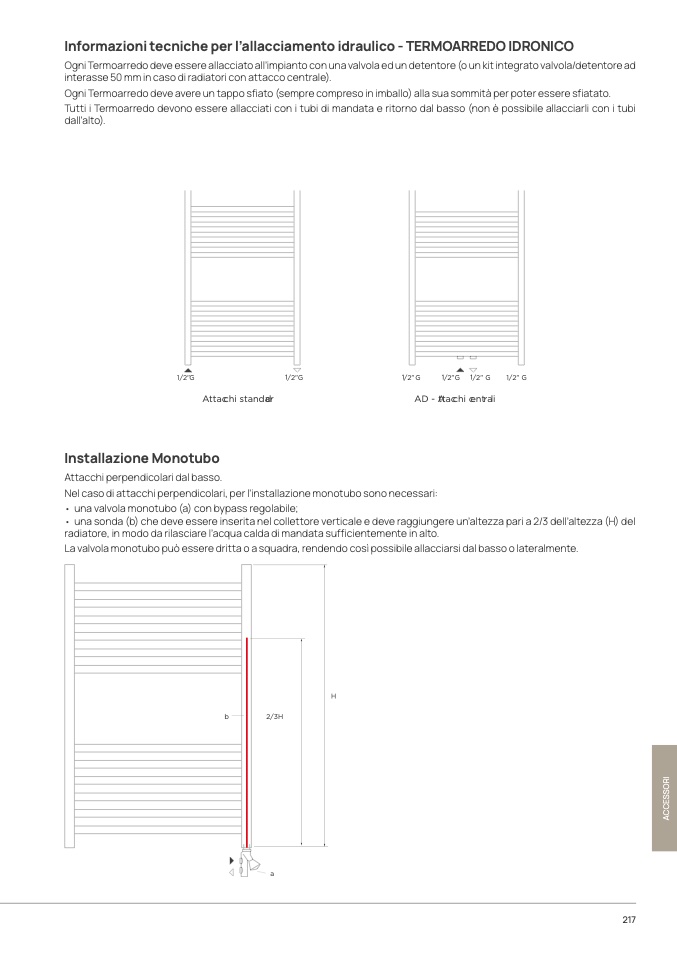

Informazioni tecniche per l’allacciamento idraulico - TERMOARREDO IDRONIC

O

Ogni Termoarredo deve essere allacciato all’impianto con una valvola ed un detentore (o un kit integrato valvola/detentore a

d

interasse 50 mm in caso di radiatori con attacco centrale)

.

Ogni Termoarredo deve avere un tappo sfiato (sempre compreso in imballo) alla sua sommità per poter essere sfiatato.

Tutti i Termoarredo devono essere allacciati con i tubi di mandata e ritorno dal basso (non è possibile allacciarli con i tubi

dall’alto)

.

G

G

G

G

1/2”

/2”

/2”

/2”

/2” G

1/2”

G

Attacchi standa

rd

AD - Attacchi central

i

Installazione Monotub

o

Attacchi perpendicolari dal basso.

Nel caso di attacchi perpendicolari, per l’installazione monotubo sono necessari

:

•

una valvola monotubo (a) con bypass regolabile

;

•

una sonda (b) che deve essere inserita nel collettore verticale e deve raggiungere un’altezza pari a 2/3 dell’altezza (H) del

radiatore, in modo da rilasciare l’acqua calda di mandata sufficientemente in alto

.

La valvola monotubo può essere dritta o a squadra, rendendo così possibile allacciarsi dal basso o lateralmente

.

H

b

2/3H

a
