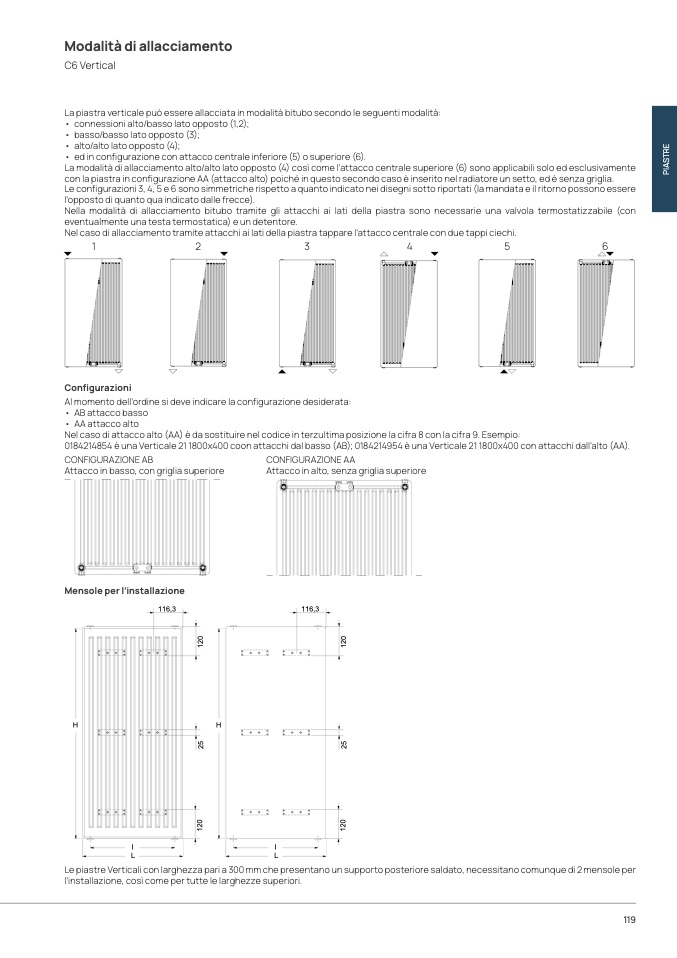

Modalità di allacciament
o
C6 Vertica
l
La piastra verticale può essere allacciata in modalità bitubo secondo le seguenti modalità:
•
connessioni alto/basso lato opposto (1,2)
;
•
basso/basso lato opposto (3);
•
alto/alto lato opposto (4);
•
ed in configurazione con attacco centrale inferiore (5) o superiore (6).
La modalità di allacciamento alto/alto lato opposto (4) così come l’attacco centrale superiore (6) sono applicabili solo ed esclusivamente
con la piastra in configurazione AA (attacco alto) poiché in questo secondo caso è inserito nel radiatore un setto, ed è senza griglia
.
Le configurazioni 3, 4, 5 e 6 sono simmetriche rispetto a quanto indicato nei disegni sotto riportati (la mandata e il ritorno possono essere
l’opposto di quanto qua indicato dalle frecce)
.
Nella modalità di allacciamento bitubo tramite gli attacchi ai lati della piastra sono necessarie una valvola termostatizzabile (co
n
eventualmente una testa termostatica) e un detentore.
Nel caso di allacciamento tramite attacchi ai lati della piastra tappare l’attacco centrale con due tappi ciechi
.
1
2
3
4
5
6
P
I
A
S
T
R
E
Configurazion
i
Al momento dell’ordine si deve indicare la configurazione desiderata
:
•
AB attacco basso
•
AA attacco alto
Nel caso di attacco alto (AA) è da sostituire nel codice in terzultima posizione la cifra 8 con la cifra 9. Esempio:
0184214854 è una Verticale 21 1800x400 coon attacchi dal basso (AB); 0184214954 è una Verticale 21 1800x400 con attacchi dall’alto (AA).
CONFIGURAZIONE AB
CONFIGURAZIONE A
A
Attacco in basso, con griglia superior
e
Attacco in alto, senza griglia superior
e
Mensole per l’installazion
e
116,3
116,3
1
2
0
1
2
0
H
H
2
5
2
5
1
2
0
1
2
0
I
I
L
L
Le piastre Verticali con larghezza pari a 300 mm che presentano un supporto posteriore saldato, necessitano comunque di 2 mensole pe
r
l’installazione, così come per tutte le larghezze superiori
.
