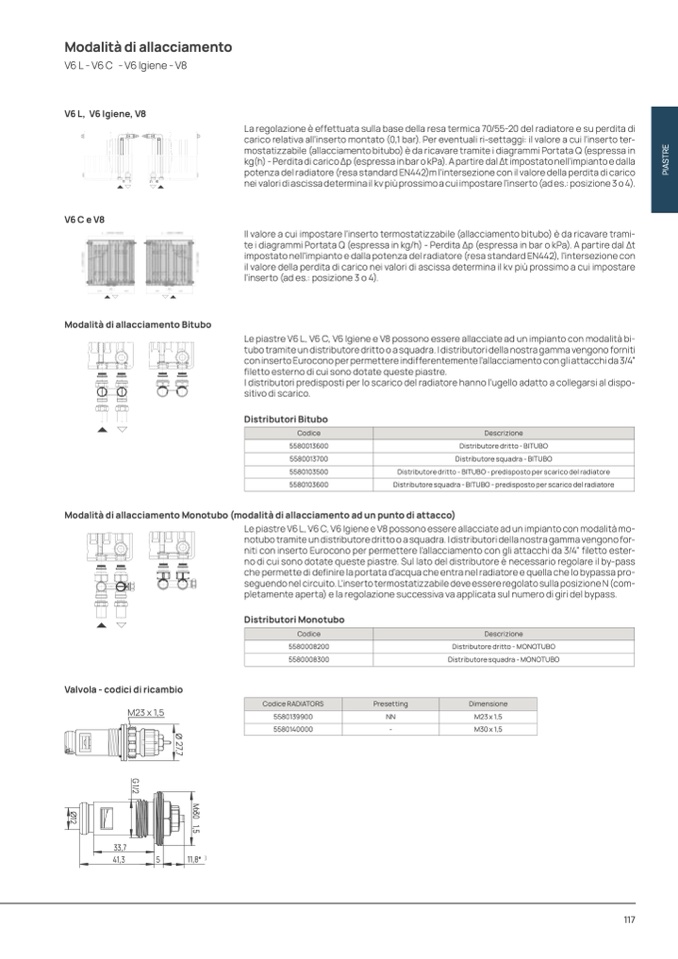

Modalità di allacciament
o
V6 L - V6 C
- V6 Igiene - V8
V6 L, V6 Igiene, V8
5
0
3
1
La regolazione è effettuata sulla base della resa termica 70/55-20 del radiatore e su perdita di
carico relativa all’inserto montato (0,1 bar). Per eventuali ri-settaggi: il valore a cui l’inserto ter-
mostatizzabile (allacciamento bitubo) è da ricavare tramite i diagrammi Portata Q (espressa in
kg(h) - Perdita di carico Δp (espressa in bar o kPa). A partire dal Δt impostato nell’impianto e dalla
potenza del radiatore (resa standard EN442)m l’intersezione con il valore della perdita di caric
o
nei valori di ascissa determina il kv più prossimo a cui impostare l’inserto (ad es.: posizione 3 o 4).
V6 C e V
8
Il valore a cui impostare l’inserto termostatizzabile (allacciamento bitubo) è da ricavare trami-
te i diagrammi Portata Q (espressa in kg/h) - Perdita Δp (espressa in bar o kPa). A partire dal Δt
impostato nell’impianto e dalla potenza del radiatore (resa standard EN442), l’intersezione co
n
il valore della perdita di carico nei valori di ascissa determina il kv più prossimo a cui impostar
e
l’inserto (ad es.: posizione 3 o 4).
Modalità di allacciamento Bitub
o
Le piastre V6 L, V6 C, V6 Igiene e V8 possono essere allacciate ad un impianto con modalità bi
-
tubo tramite un distributore dritto o a squadra. I distributori della nostra gamma vengono forniti
con inserto Eurocono per permettere indifferentemente l’allacciamento con gli attacchi da 3/4”
filetto esterno di cui sono dotate queste piastre.
I distributori predisposti per lo scarico del radiatore hanno l’ugello adatto a collegarsi al dispo
-
sitivo di scarico
.
Distributori Bitubo
Codice
Descrizione
5580013600
Distributore dritto - BITUBO
5580013700
Distributore squadra - BITUBO
5580103500
Distributore dritto - BITUBO - predisposto per scarico del radiatore
5580103600
Distributore squadra - BITUBO - predisposto per scarico del radiator
e
Modalità di allacciamento Monotubo (modalità di allacciamento ad un punto di attacco)
Le piastre V6 L, V6 C, V6 Igiene e V8 possono essere allacciate ad un impianto con modalità mo-
notubo tramite un distributore dritto o a squadra. I distributori della nostra gamma vengono for
-
niti con inserto Eurocono per permettere l’allacciamento con gli attacchi da 3/4” filetto ester-
no di cui sono dotate queste piastre. Sul lato del distributore è necessario regolare il by-pas
s
che permette di definire la portata d’acqua che entra nel radiatore e quella che lo bypassa pro
-
seguendo nel circuito. L’inserto termostatizzabile deve essere regolato sulla posizione N (com
-
pletamente aperta) e la regolazione successiva va applicata sul numero di giri del bypass
.
Distributori Monotub
o
Codice
Descrizione
5580008200
Distributore dritto - MONOTUB
O
5580008300
Distributore squadra - MONOTUB
O
Valvola - codici di ricambi
o
Codice RADIATORS
Presetting
Dimension
e
5580139900
NN
M23 x 1,
5
5580140000
-
M30 x 1,5
Ø
G
1
/
2
Ø
1
2
33,7
41,
3
5
M
x
1
,
5
3
0
11,8* )
11
7
P
I
A
S
T
R
E
